AD831原理图PCB电路设计,使用经验和建议——【电路模块经验9】

2019-07-14 09:10发布

站内文章 / 电路设计
16139 0 1575
  • <每日模块经验分享>
    每次开篇都不会忘记提醒建议大家养成这个好习惯（手动滑稽脸~），随手记一记，备注备注，方便自己后期查看，也方便后来者读图，好了，献出原理图：
    在这里插入图片描述
pcb如下：
在这里插入图片描述
  • 芯片特点
  1. 双重平衡混频器 低失真：
    +24 dBm三阶交调截点(IP3)
    +10 dBm 1 dB压缩点
  2. 带宽： 500 MHz RF和LO输入带宽 250 MHz差分电流IF输出
  3. 直流到200 MHz以上单端电压IF输出
  4. 低LO驱动要求：–10 dBm
  5. 单电源或双电源供电
  6. 使用双电源时为直流耦合 所有端口都可直流耦合 无低频下限—工作频率低至DC
  7. 用户可编程功耗
  • 使用经验建议
    1.输出这里可以设计两条路，一条板载滤波，一条直接输出。如果大家对滤波要求比较高，这里也可以用晶体滤波器。
    在这里插入图片描述
2.双电源输入这里可以加上二极管防反接
在这里插入图片描述

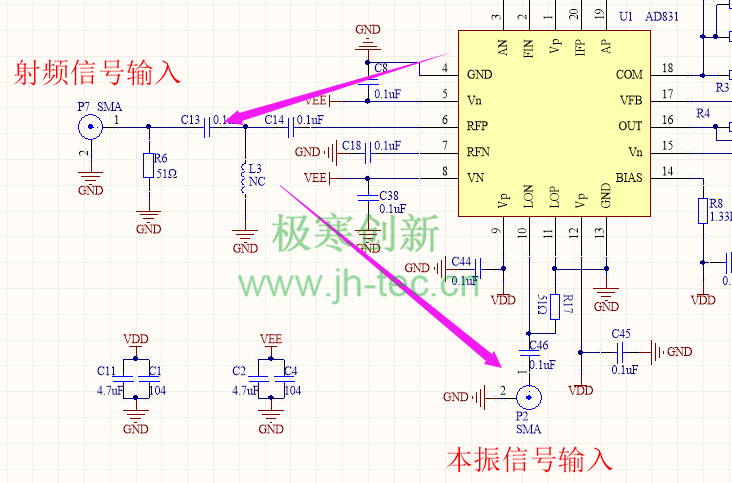

3.射频信号输入和本振信号输入两部分的信号线需要阻抗仿真，另外这两部分的耦合电容大小可根据具体的频段来选择。
在这里插入图片描述
下面是文章源地址，附有PCB和原理图源文件，仅供学习和技术交流
http://www.jh-tec.cn/archives/235
