PCB学习笔记——PCB丝印设计

2019-07-14 09:10发布

class="markdown_views prism-kimbie-light"> 丝印 就是显示在板子上的一些标记,比如电阻电容芯片等得焊接位置,板子名称等;如下图
在这里插入图片描述 丝印应该比元件实际轮廓基础上向外扩展0.25mm,保证元件焊接在板上时还能看见丝印。同时丝印需要避让焊盘阻焊,根据情况可以选择向外避让或直接切断丝印。

丝印设计

  1. 元件丝印,一般默认字符线宽0.2032mm(8mil),建议不小于0.127mm(5mil)。
  2. 焊盘在元件之内时,轮廓丝印应与元件体轮廓等大,或者丝印比元件轮廓外扩0.1~0.5mm,以保证丝印与焊盘之间保持6mil以上间隙,焊盘在元件体之外时,轮廓丝印与焊盘之间保持6mil以上间隙。
    在这里插入图片描述
  • 管脚在元件体边缘时,轮廓丝印应该比元件体大0.1~0.5mm,丝印为断续线,丝印与焊盘之间保持6mil以上的间隙,丝印不要上焊盘,否则容易引起焊接不良。
    在这里插入图片描述

元件1脚、极性即安装方向标识

  • 圆圈”O”
  • 正极极性标号”+”
  • 片式元件、IC类元件等的安装标识端用0.6~0.8mm的45°斜角表示
    在这里插入图片描述
  • BGA的”A”和”1″(2号字)
    在这里插入图片描述
IC管脚超过64个需要标注管脚分组标识符号。逢5、10分别用0.6mm、1mm的线段表示
在这里插入图片描述 接插件等类型元件用文字”1″、”2″、”N-1″、”N”标识第1、2和第N-1、N脚。

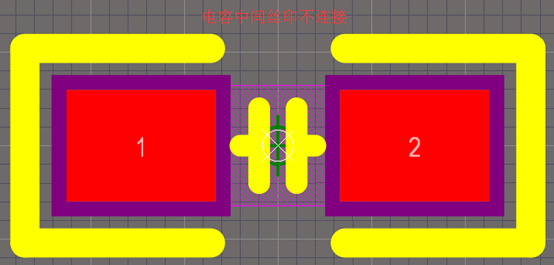

在这里插入图片描述 了解了封装的绘制方式我们也需要会识别他人的封装 例如对于无极性电阻和电容的封装区别
在这里插入图片描述 在这里插入图片描述
对于电解电容
在这里插入图片描述
而其他的如二极管、钽电容等封装因人而异,不可一概而论。 参考文章 : 常见PCB封装设计规范及要求
