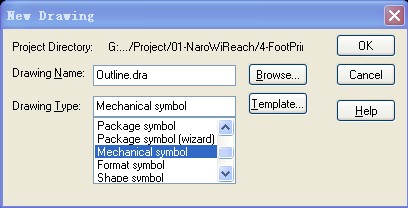

1.新建名为outline的机械符号
2.属性选择Board Geometry->Outline，注意线宽选择0.127mm。否则出光绘时外框为0，看不到。
3.选择画线工具，矩形框工具，无法直接倒角。
4.输入坐标x 0 0

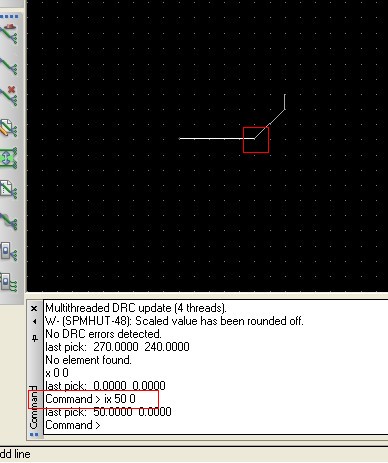

5.输入x方向增量
6.绘制完毕
7.利用Z-Copy工具，绘制routekeepin和packagekeepin
8.放置机械孔
9.如下图
10.倒角
11.添加标注
2.属性选择Board Geometry->Outline，注意线宽选择0.127mm。否则出光绘时外框为0，看不到。
3.选择画线工具，矩形框工具，无法直接倒角。
4.输入坐标x 0 0
5.输入x方向增量
6.绘制完毕
7.利用Z-Copy工具，绘制routekeepin和packagekeepin
8.放置机械孔
9.如下图
10.倒角
11.添加标注
