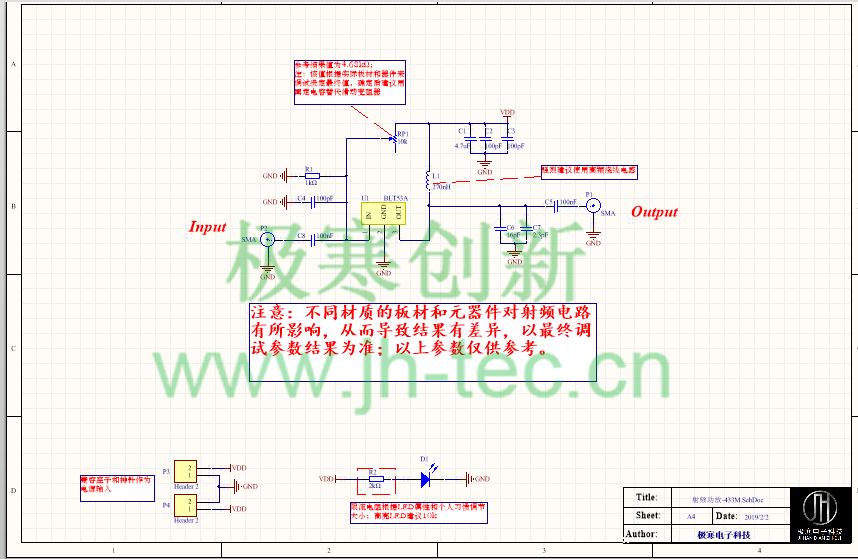

老规矩，先上原理图和PCB（使用的AD软件设计），图上备注了相关说明，每次开篇都不会忘记提醒建议大家养成这个好习惯（手动滑稽脸~），随手记一记，备注备注，方便自己后期查看，也方便后来者读图！
-
PCB如下，3D封装，一些地方开窗利于调试~
- 芯片简介，这次采用的芯片是BLT53A，好像是国产的芯片，具体厂家信息不是特别明确，芯片具有以下这些特点：
- BLT53A是一个基于硅工艺的功率放大器,提供从DC-3G的大带宽的操作支持。设计为超薄、超小SOT89封装，BLT53A提供完整的输入输出接近50欧姆的内部匹配。
- 在6V的供电、433M工作频率下输36dbm(3W)的时候电源效率达到65%。
- 内部有一个抗ESD保护二极管，可以很好的对抗ESD，避免器件的损坏。
- 适合于某些数传系统中，在一些特定的场合可能会需要2W 的通信功率，比如抄表手持机、安防、水文测控、航模等应用。使BLT53A可以非常迅速获得需要的功率、从而达到您需求的通信距离。
- 使用非常简单，并且提供多个频率下的参考应用设计，如配合SI4432 3.7V输出1W，配合A7102C 5.5V输出2W,等。
- 使用经验和建议
- 首先非常重要的一点，大家在调试射频功放的时候，一定要记住先加负载，再接入输入信号上电，否则非常容易烧坏芯片！牢记！
- 在设计该频段的射频放大器的时候，十分建议采用高频电容和电感器件，建议电容采用NPO材质，电感采用高Q值的绕线电感。 比如BLT53A这里的电感，在实际调试过程中，分别采用了绕线电感和叠层电感做对比，结果就是使用叠层电感的增益会降低3dB左右。
- 该芯片可以通过这里的RP1阻值调节增益大小，在调试过程中可以采用精密滑变方便调试，但是不建议最终模块上采用滑变，因为滑变本身就会带来不稳定性，建议最终焊接固定阻值。
- 在信号的输入和输出端可以通过调节电容值的大小来改变频点信号的增益，因此大家在设计PCB的时候可以把输入输出两边开窗，方便调试焊接电容，这个经验很实用。
- 在设计PCB的时候，信号输入输出线需要做阻抗匹配，大家可以用Polar SI9000 根据相应的板厚做一下仿真，这个软件仿真参数还是值得参考。
- 功放器件记得做好散热考虑，这个芯片实际使用过程中发热不是特别严重，但PCB上也需要做好相应开窗并加上散热片。
- 该芯片非常适合作为SI4463/SI4432后级功率放大，鄙人之前做过一个项目就需要使用SI4463，空旷距离需要达到10kM，SI4463自身的发射功率显然不能满足，最多两三公里，但是在后级加上BLT53A调试结果可以实现这点，在级联的时候注意阻抗匹配，不然信号反射导致增益会下降很多。
