1. Altium Designer原理图转为PADS

1.1 我们准备两个由 Alitum Designer绘制的原理图和印刷板文件，如下图： 原理图原文件如下图： 1.2 如下图，打开 PADS 安装后的文件夹，找到转换工具 1.3 AD 原理图转为PADS，打开PADS Schematic Translator,如下图，打开添加 AD 原理图进行转换： 1.4 点击转换，忽略警告，我们就得到转换后的 PADS 的原理图（sch）文件，通过 PADS Logic 就可以打开原理图查看，如下图：

2. Altium Designer印刷板转为PADS

2.1 点击1.2图中的 PADS Layout Translator ,打开添加 AD 绘制的印刷板文件，如下图： 2.2 转换成功，如下图所示：

3. PADS原理图转为Altium Designer

3.1 选文件—>导出，保存 txt 文件，如下图： 导出配置如下： 保存文件，完成导出。 3.2 打开 AD ，执行文件–>打开，找到刚才导出的 txt 文件，如下图： 然后一路点击 next ，直至结束，就在 AD 里面创建了一个工程，里面就含有 AD 格式的原理图。如下图： 这样就完成了 PADS 的原理图导入到 AD 中，但低版本的 AD 会存在一些错乱，高版本的 AD 似乎就可以完美兼容了。

4. PADS印刷板转为Altium Designer

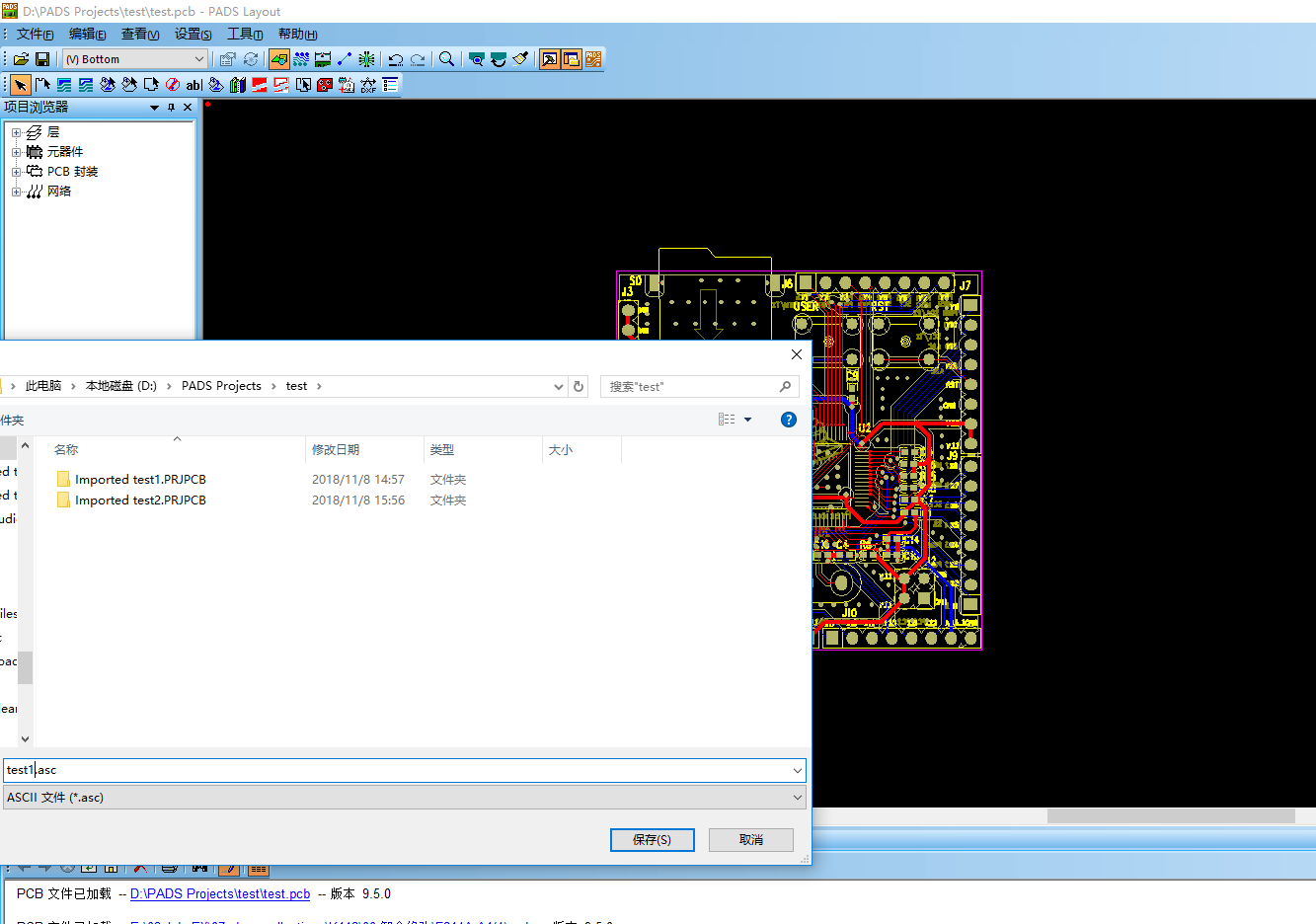

4.1 打开一个 PADS 格式的印刷板，执行文件—>导出，保存为 ：.asc文件，如下图： 4.2 导出配置如下： 为了对应兼容版本较低的 AD 软件，这里选择则 PowerPCB V3.5，点击确定，就得到了 PCB 文件的中间文件； 4.3 在 AD 中，执行文件—>向导导入，运行到如下图，选择 .asc 文件； 4.4添加保存的 .asc文件，然后一路点击 next，直至结束。 如下图所示，导出完成，需要重新覆铜和对应的做一些修改，对于查看是没有问题的。 至此，我们就完成了 AD 和 PADS 文件之间互相转换，对于与 Allegro 的转换，以后在继续补充。 熟练的使用工具，是我们提升效率的途径之一，一专多能，融会贯通。
