突出长度的问题对于下面这样的一个元件：他就是真正的元件的大小，如果画封装1:1的画就会有一个问题：元件盒焊盘一样大，造成焊盘完全被元件覆盖了，这时候只有贴片机能够焊接这样的元件，或者使用热风枪吹才能够焊接，烙铁就完全不行了，这种的封装在自己焊接测试的时候就存在着很大的问题，很难焊接上，所以最好把焊盘拉长，宽度倒是无所谓，这里最好长一倍，就是往外延长0.5mm，那么长度就变成了2mm,但是这里需要保证的是两个焊盘最近的距离最好还是2.1

PCB中任意形状封装修改网络名

在画板子的时候会遇到这样的一个问题：想要这个焊盘是多边形的，但是引脚却是正方形或者圆形的，这时候铜皮就是死的，不能够给铜皮设置网络如下：

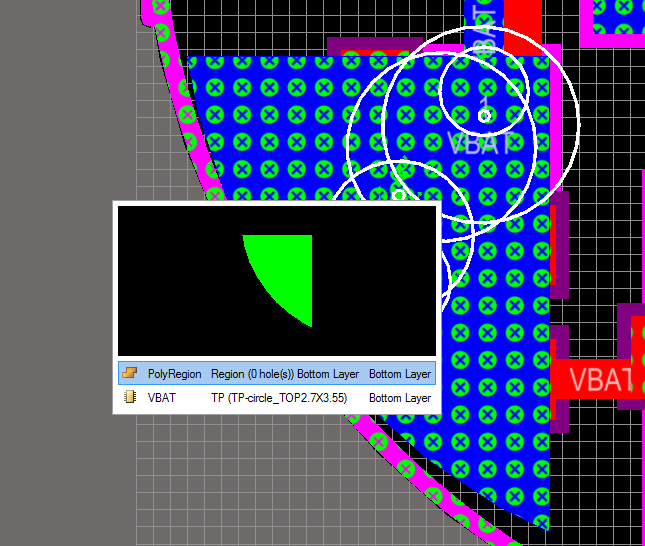

这时候连接引脚的时候会出现，铜皮和引脚连在一起，出现了间隔错误，如下：这时候就有两个方法来避免这个错误，一个是想方设法把整个铜皮变成一个硬件，也就是任意变形的焊盘，另外一个方法就是想方设法把这个铜皮变成和引脚一样的网络，这样也不会出现错误对于前面的想法，高版本的AD在tools菜单下有convert的功能，可以参考如下网站：http://techdocs.altium.com/display/ADOH/Creating+a+Custom+Pad+Shape但是经过我做之后发现能够实现了把铜皮变成焊盘的功能，但是不能够给这个焊盘加上标号，这点十分的恼火，所以这个思路只能够以后再去实现对于后面的想法，实现步骤如下：双击这个铜皮出现这个串口：把这两个锁定去掉，就能够把引脚焊盘和铜皮分离，结果如下，有两个东西了，一个是引脚，一个是铜皮，否则的话点击只有一个东西：剩下的就是设置铜皮成和引脚一样的网络，如上图，选择铜皮：ployregion,结果如下：这时候PCB上面的报错就会消失了：
至于改封装的方法，可以参考下面这个网站花任意封装的：http://techdocs.altium.com/display/ADOH/Creating+a+Custom+Pad+Shape另外这个功能是高版本的AD软件的功能，参考下面这篇文章破解ad15：http://wenku.baidu.com/link?url=squ_bPTneNqAcMDLp8YqjocHtzkQTLHQHuZI2t1QF8EFkvf8T6D1kx5VF1IaLWktSpCmhihdSEFxcA8lopbd3SK9aKKFGgwKoPSK9prgYtaad15的文件在百度云盘：https://pan.baidu.com/s/1c1Ri8zm
