20190225-失谐板
注意：
  1. 用2D模式下 ctrl+s选层查看每一层状况，也可以用3D，看顶层和底层和原板子差别（外观和焊盘区别）
  2. 放置填充上边有绿油
  3. 需要放置顶层大的方的焊盘，显示镀锡的铜皮。
  4. 过孔用VIA，而不是焊盘
  5. 添加PCB网络：
    5.1 执行菜单命令“Design-Netlist-Edit Nets…”进入网络编辑管理器。
    5.2 Edit 对已存在的网络进行网络名称的编辑。Add 添加一个新的网络名称。 Delete 删除已经存在的某个网络
    5.3 执行网络编辑器的“Add”命令，可以添加一个新的网络，对新的网络名称进行定义，点击“OK”，可完成一个单独的网络添
    加 。在增 加网 络名称 时，电源 和GND尽量不用流水号来添加，为了方便识别，直接添加“VCC、VDD、GND”等标示。
    5.4 介于第一种方法添加网络智能一个一个的添加，速度相对较慢，这里介绍第二种方法，可以批量自动生成网络，前提是需
    要对PCB进行强制连接，即已经设计好了的板子，但是没有网络显示。 1）执行菜单命令“Design-Netlist-Configure
    Physical Nets…”，进入网络配置界面。 2）在“New Net Name”栏可以点击更改某个网络的名字，比如“VCC”等，这个界
    面就类似于网络的几种管理器一样，如果不想更新，系统会自动生成一个流水号网络。 3）更新网络完成之后，可以点
    击执行“Execute”按钮命令，系统提示N个网络进行了变更，点击“Continue”继续进行更新即可。

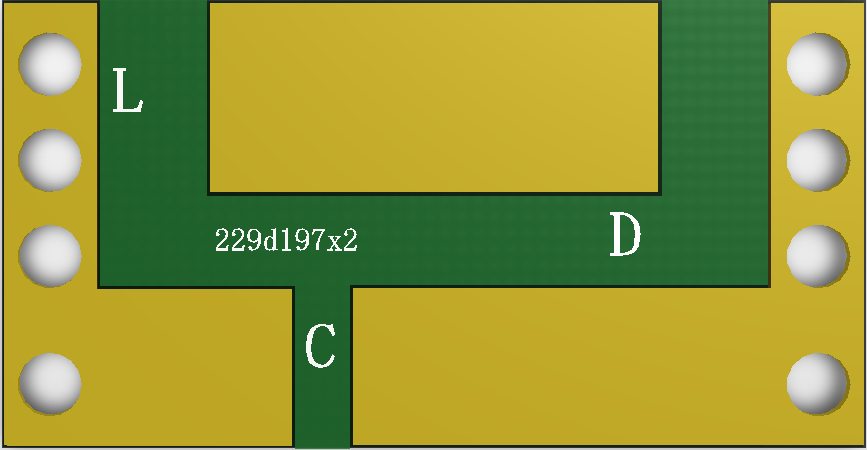

在这里插入图片描述 在这里插入图片描述
