altium designer 怎么生产1:1的pcb图pdf文件?
如果你想生成这样一个pdf文档，
你可以安装一个虚拟打印机，当你按打印的时候选择通过虚拟打印机打印，
他就自动生成一个pdf文档，而不是实际地打到一张A4纸上。
虚拟打印机很多，我只介绍一个非常小的，非常简单的（只有几个按钮而已）：TinyPDF
网上有得下载，我也提供我的 {MOD}供大家下载：http://dl.vmall.com/c0xca2ts4r

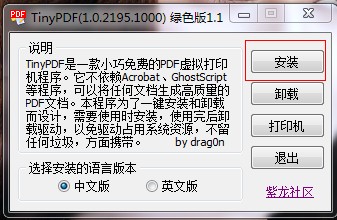

使用步骤： 1：打开这个软件，点击安装：
如果你无法安装，可能是你的打印服务没有开启， 你在运行里输入 dcomcnfg 然后回车， 去服务（本地）里找Print Spooler服务， 看看这个服务开启了没 如果没开启 ，开启一下。 2.点击打印机 看到pdf虚拟打印机已经安装上去了，就叫做tinypdf 那么我们在打印文件时选择这个打印机，他就会自动地生成一个pdf了。好的，我们进入altium designer里面。进行pcb的1:1设置： 3.在pcb界面点击文件-------页面设计
在这界面配置成1:1，如下图所示：
4、点击高级，选择需要打印的层。
完成点击OK，进入下一步 5点击文件----打印预览
在检查过没问题后，点击打印。 6选择虚拟打印机
点击确定吧。他会提醒你把pdf文件保存到某个地方了。
0k，这样一个1:1的pdf就生成了。你可以拿它去打印了，或者干你喜欢的事情了。
