做了一套Altium应用电子设计认证的题，虽然是一个很简单的两层板，但是还是学到了很多新的小操作，在这里从头到尾列举一下。 平台：altium designer15

PART 1:原理图的绘制和原理图库的小细节

1.原理图库添加新封装

1.双击原理图库，然后进入SCH library界面 若没有此选项，则从右下角中选择SCH 2.点击添加，输入封装名称即可 3.绘制好封装后，最好顺便把PCB封装一起添加了，这样可以省很多麻烦，从右下角处添加。在Default designator中填写该器件的标号，U1 U2 P1 P2。。。。

2.更改交叉线处的风格

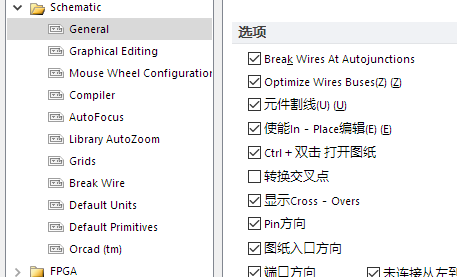

before： after： 设置方法： DXP----参数选项 勾选“显示cross-overs”即可

3.导入原理图模板并修改画图信息

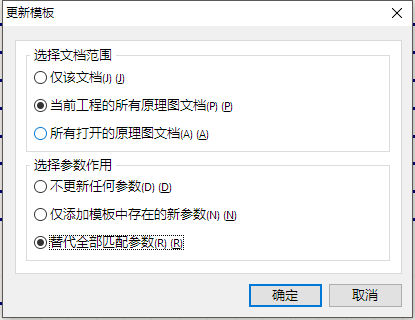

设计---项目模板---choose a file，选择相应的SCHDOT模板文件，导入后，更新模板选项设置如下： 修改画图信息： 设计---文档选项---参数 将对应的栏填写即可。

PART 2:PCB绘制和PCB封装库的小细节

1.模块化布局

在原理图和PCB中，分别打开交叉选择模式，这样就可以在原理图中框选模块的所有元件并在PCB中选中，然后使用： 工具---器件布局---在矩形区域中布局 将该模块的元件放在一个矩形区域中方便布局

2.丝印的隐藏

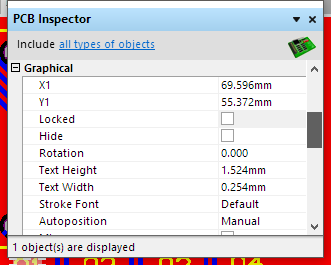

选中需要隐藏的丝印，按住shift可以多选，选中后按 F11，选中HIDE选项即可隐藏

2.建立网络分类

设计---类---Net Classes，右键即可添加网络分类，并且将需要归入此类的网络添加进来

3.制定设计规则

简单的板子需要设定： 1.安全间距 2.是否允许短路 3.线宽 4.钻孔孔径 5.丝印层间距 快捷键 D R clearance可以直接设置元件、线之间最小间隔 short circuit可以设置是否允许短路 routing可以设置线宽 可以右键添加新规则，专门给前面设置的类的网络使用，比如VCCGND 选择相应的规则使用对象即可，如网络类 设置钻孔孔径则在manufacturing中设置 丝印层间距也一样

PART 3 设计后期事项

1.放置钻孔表

放置---drill table，点一下鼠标

2.输出BOM清单（材料清单）

在原理图中，报告---bill of materials 可以拖动表头调整顺序，文件格式根据需要选择，也可以导入EXCEL模板，也可以勾选添加到工程，最后点击输出既可。

3.输出Gerber文件

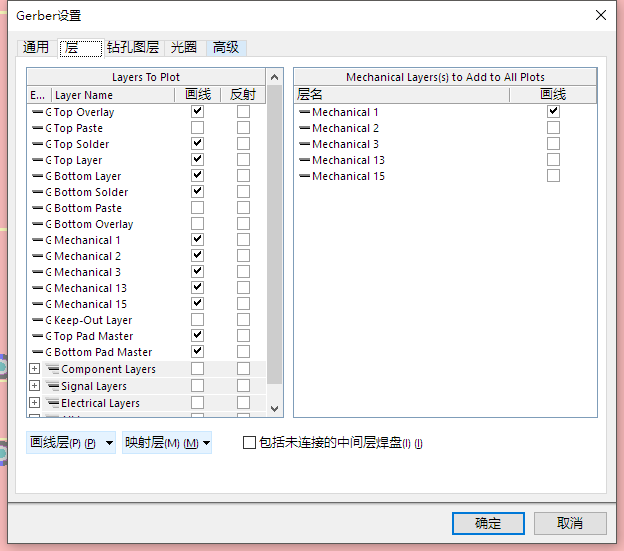

在PCB中，文件---制造输出---Gerber File---层 从画线层中选择--所有使用的，然后进入钻孔图层。勾选如图 输出后保存即可。

4.输出钻孔文件

在PCB中，文件---制造输出---NC Drill File，狂点确定，保存即可。   至此，简单的PCB流程结束。
