PCB Layout Experience

2019-07-14 09:39发布

1.shift + S 单层显示 2.改过孔 。。。什么的默认值
这里写图片描述 3.选中一个区域后,一个接一个摆放!
这里写图片描述 4.
shift + 空格 切换线(圆弧 ,直角,45度角) 5.
拼版
Place->Embedded Board Array/Planelize 6.
一条net,从一个孔走出一条线,到一个位置停下来点一下,然后PT,从net另一端画过来。 7.
* 用来打过孔换层。
+ - PageUp PageDown 8.
altium designer winter 09中如何删除全部覆铜
如果你要删除顶层的覆铜,那你就选择顶层,然后快捷键E+D,点击有覆铜的地方就行了,底层同理 9.
Altium Designer如何从已有的PCB图中导出封装库
http://jingyan.baidu.com/article/fec4bce25f287df2618d8b2b.html 10
原理图库打开,不显示SCH Library
这里写图片描述 11.
由多个电容组成的去耦旁路电路,电容怎么布局摆放,先大后小还是先小后大?
这里写图片描述 12.
altium designer如何只显示一层,隐藏其他层显示?
shitf+s快捷键 13.
在Altium Designer 中如何实现元器件旋转45°角放置? 双击元件手工输入指定角度.
或者在Preferences >> PCB Editor >> General中将Rotation Step(旋转的步进值)由90改为45,这样以后每次按空格键旋转器件时旋转角度为45°. 14.
a、使用焊盘代替。
操作很简单,但孔壁有镀铜
b、定位孔制作。
先在Keep-Out layer放置一个需要大小的圆,
然后按快捷键T-V-T,这时候如果单击圆的里面,可以看到圆的里面有一灰影,双击圆里面的双影, 会出现“区域”界面,
这里写图片描述 选择“板件切块(cutout)”再按确定, 设置成功。 15.
如何高亮一条网格线? CTRL并单击一条线以高亮显示一条线 16.
如何将部分元件组合成整体,这样就可以整体移动? 选中所有元件,右击,Union 17.

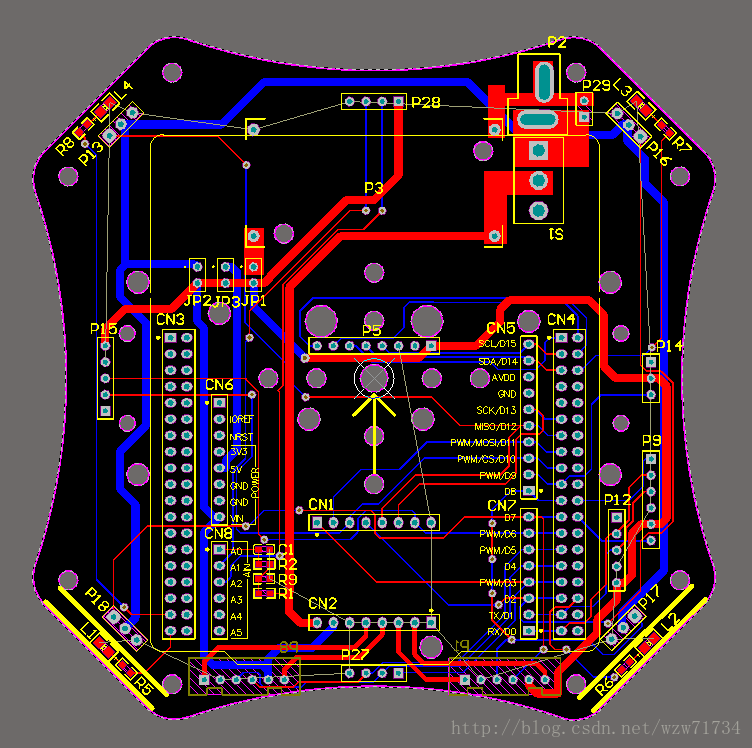

如何给下面的不规则PCB板整体铺GND铜?

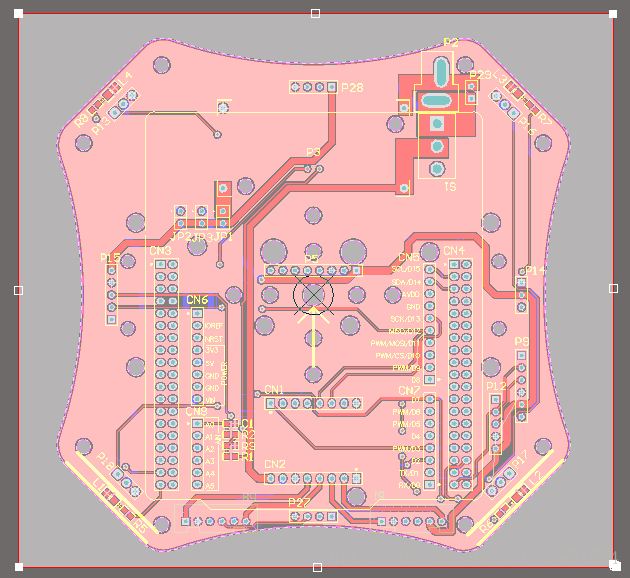

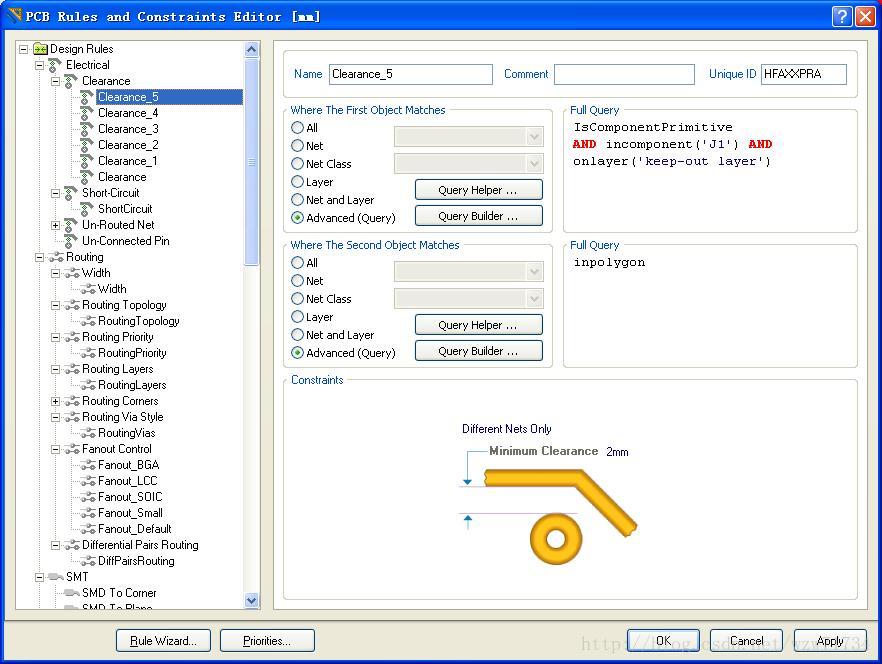

这里写图片描述 打开design-rules,新建一个clearance规则,如下:
这里写图片描述
第一配对: IsComponentPrimitive
AND incomponent(‘J1’) AND onlayer(‘keep-out layer’) 第二配对: inpolygon 然后,只需在PCB外面,超过Keep-Out Layer进行铺铜。

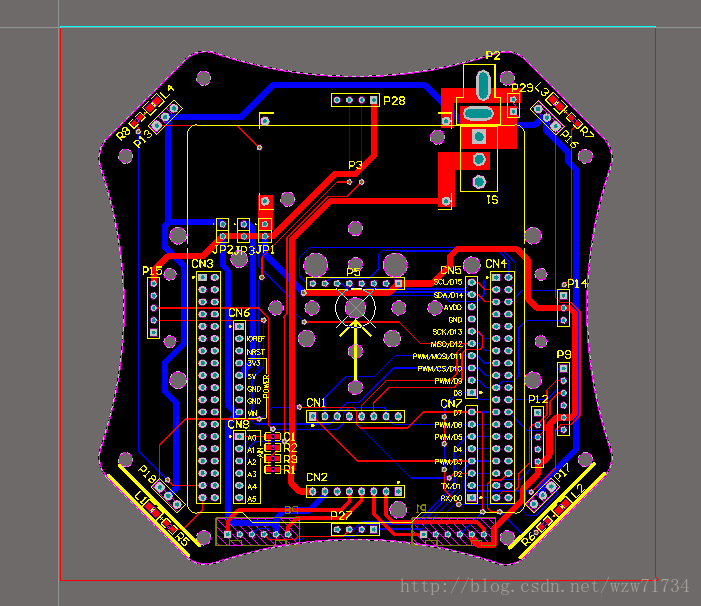

这里写图片描述

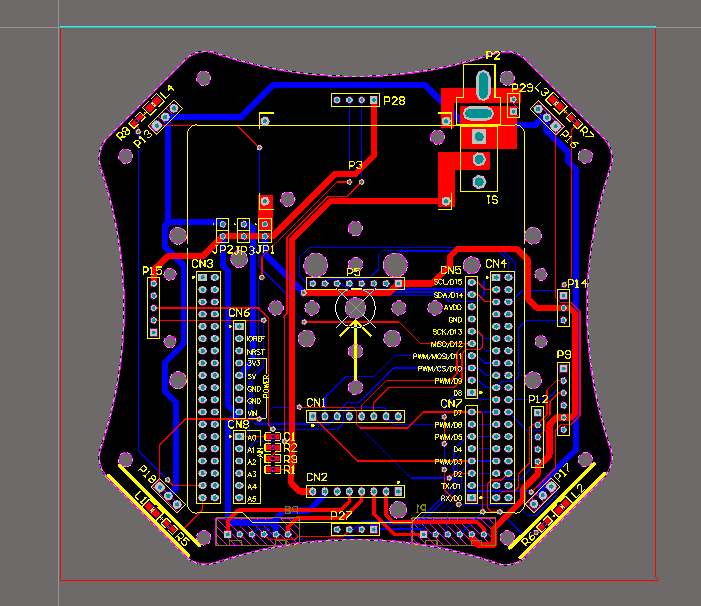

这里写图片描述 18.
