一、PCB交互式布局及模块化布局

打开飞线（按N） 在PCB工具中设置交叉映射，选中PCB中的器件。在原理图中会同样选中（当然原理图中也要开启）
配合区域内排列，就能快速理顺原理图中的器件和PCB中的器件

二、设置版子区域

用走线画出需要的长度，设置一个原点可以设置好坐标。 然后用TAB设置线的长度，我定义了一个10mm*10mm的外形。然后选中正方形，设计>>板子形状>>按对象定义。里面的内容就变成黑 {MOD}的区域了

三、打定位孔

画个焊盘，设置为3mm。镀金的选项意思是周围带铜或者不带铜。
然后要倒角，然后重新设置板子区域：

四、设置叠层

设计>>层叠管理。然后对TOP层和BOTTOM层进行重命名，主要是名字短点。
然后放置字符串，加以标识：

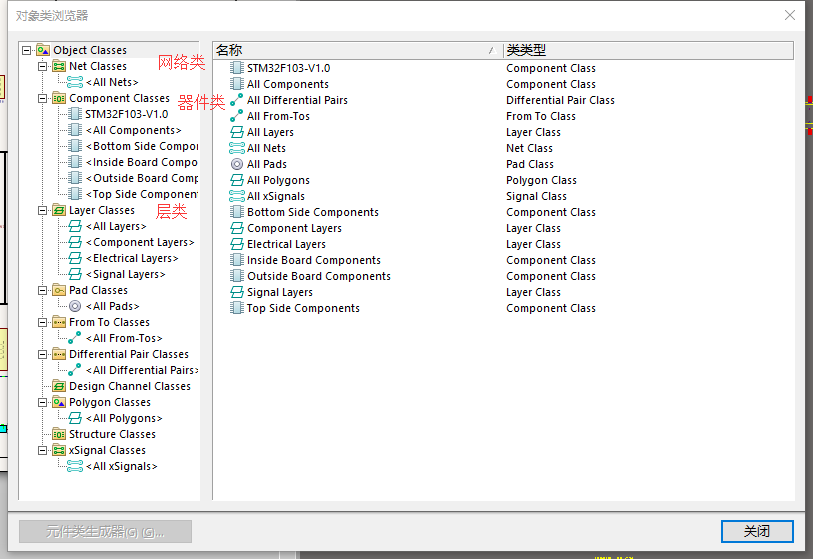

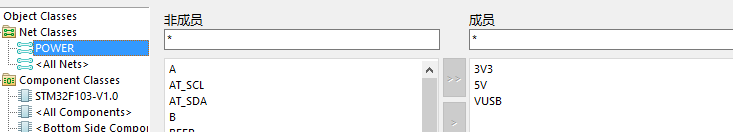

因为原理图中都是分模块的，所以可以使用一种的方法。把编译出来的PCB元器件，按模块分别放在板子周围。 然后设计>>类.. 然后创建一个电源类： 创建好后，在PCB中，可以选择POWER了，同时选择mask就可以看见电源流向。

五、布局PCB

①先布置接插件、接口器件。 ②然后把各个模块分布到板子的周围。
③布置芯片的时候，采用先大后小，顺时针或逆时针的顺序布局

六、PCB布线设置

设计>>规则 Clearance: 最小间距6mil。同时可以设置很多规则 同时设置多了，就要设置优先级

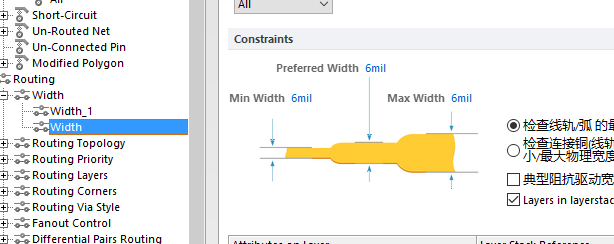

width:线宽规则：
设置过孔： 设置阻焊： 设置丝印：
POWER的线宽一般设多大，比如电流在3A时? 20u过1A的电流
