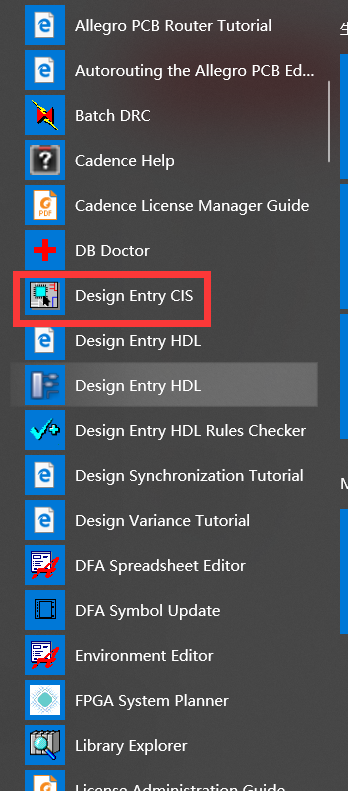

首先打开Cadence下的Design Entry CIS

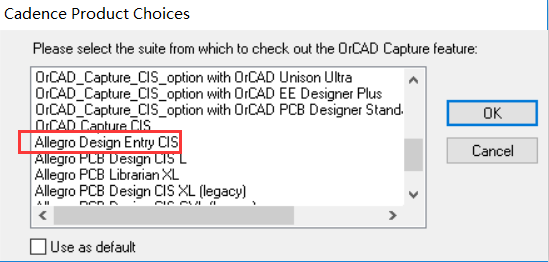

这时会看到弹出一个窗口，选择Allegro Design Entry CIS

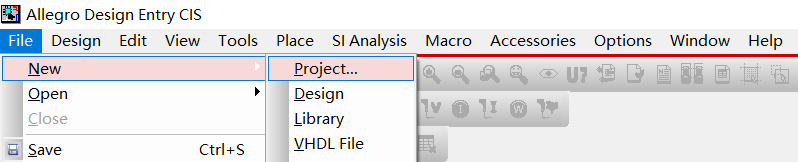

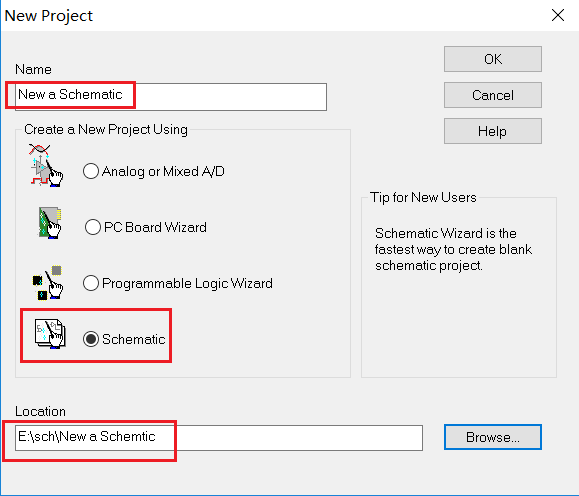

创建一个Project
命名为New a Schematic

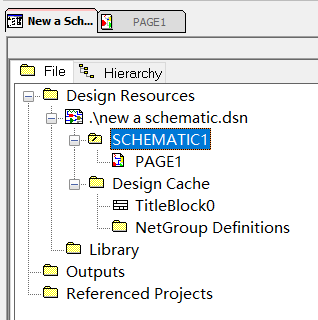

点击OK后如图所示

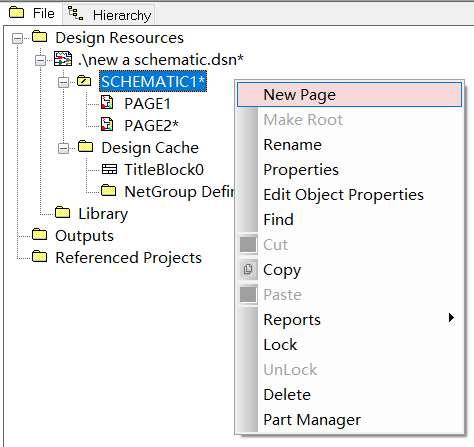

如果原理图是分很多页，可以在SCHMATIC1右键点击添加页

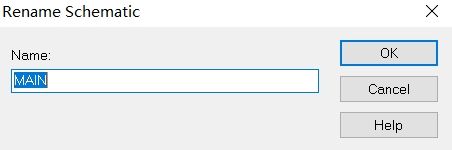

还可以修改SCHEMATIC1的名字也是右键选择rename修改

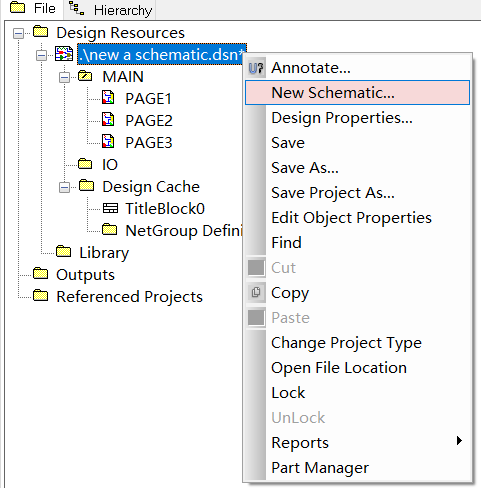

还可以添加副原理图命名为IO

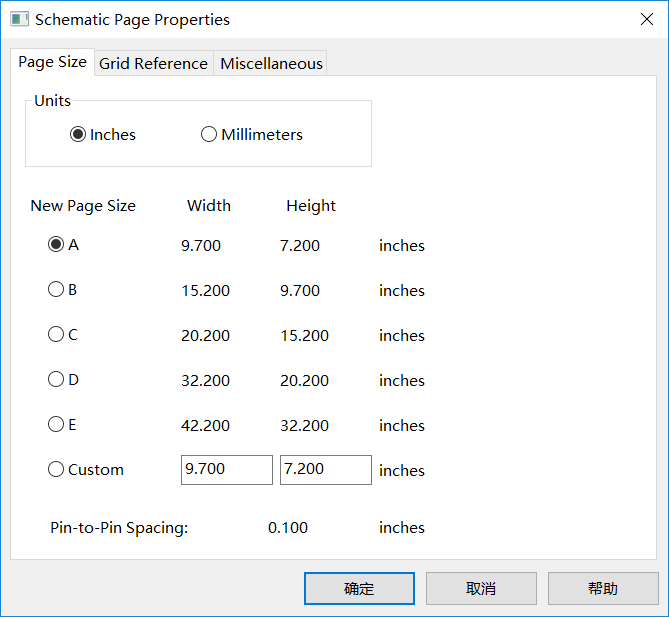

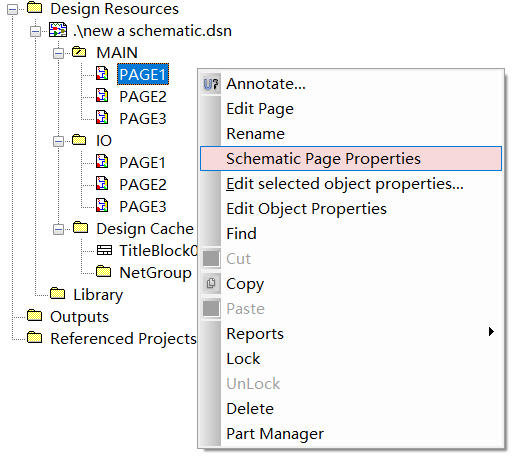

然后打开PAGE1设置大小，默认是A4大小
