PCB布局好之后就可以进行布线。在PADS Layout中点击工具栏右边的“PADS Router”图标导入到PADS Router进行布线。如下图所示：
PADS Router是PADS的专用布线器。主要用到的就是“布线编辑”工具，界面如下图所示：
在“布线编辑”工具栏中，主要用到的就是“交互式布线”和“拉伸”这两个，如下图所示：
点击交互式布线就可以进行布线操作，点击一个需要布线的焊盘，当然如果是点击无需布线的焊盘会提示“无法从未使用的管脚开始布线”，如下图所示：
点击需要布线的焊盘之后就可以移动鼠标布线，同时显示已经布线的长度和布完线估计的长度，如下图所示：
在布线的过程中可以鼠标右击弹出菜单，选择线宽（选择的线宽是在前面设计规则中设置的3个线宽值，当然也可以选择设置线宽输入其他值），如下图所示：
同样如果需要添加过孔，也可以右击在弹出的菜单中选择“添加过孔”，或者按住键盘上的shirft键，鼠标左击也可以添加过孔，如下图所示：
在对应需要连接的焊盘上点击，会自动结束布线。如下图所示：

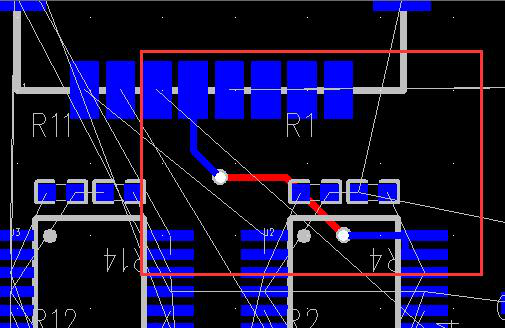

上图中可以看到，红 {MOD}的走线是向上弯的，看着不舒服，需要改成向下的，这个时候就需要用到“拉伸”，点击拉伸，然后点击一下需要拉伸的红 {MOD}线，向下拖动即可，如下图所示：
这里需要注意的是过孔的大小，如果没有设置过孔大小的话，默认过孔会比较大，不适合实际使用。设置过孔需要回到PADS Layout中进行设置，同样在PADS Router的菜单栏的右边点击PADS Layout图标，可以回到PADS Layout界面，如下图所示：
在PADS Layout点击“设置”-->“焊盘栈”，弹出的焊盘栈特性窗口，如下图所示：
在焊盘栈类型中，选择过孔，在过孔名称中输入定义的名称，比如via12，选择导通，然后点击添加过孔，就会在封装名称中看到VIA12，如下图所示：
在形状：尺寸：层：中的三个层（开始，内层，结束）直接分别设置为22，然后钻孔尺寸设置为12，点击确定即可。如下图所示：
如果需要多种过孔类型，添加方法类似，添加完过孔之后在回到PADS Router，进行布线时右击，在弹出的菜单中就可以看到过孔类型中有刚添加的过孔VIA12。在打过孔前，先右击选择需要使用的过孔类型即可，如下图所示：
在布线的过程中，我可以看到左下角的导航窗口可以显示细节，并且根据设置的间距有对应的标注，如下图所示：
在PADS Router中进行布线时，元器件是无法移动的，如果需要修改布局则需要返回到PADS Layout中进行。这里需要提一下的就是PADS Layout也是可以进行布线的，只不过需要进入ECO模式，但是布线的功能没有PADS Router强大。
以上就是PCB布线时的基本操作，其他一些功能大家可以试一下，比如有严格参数的走线可以保护起来，拐角的角度等等。
