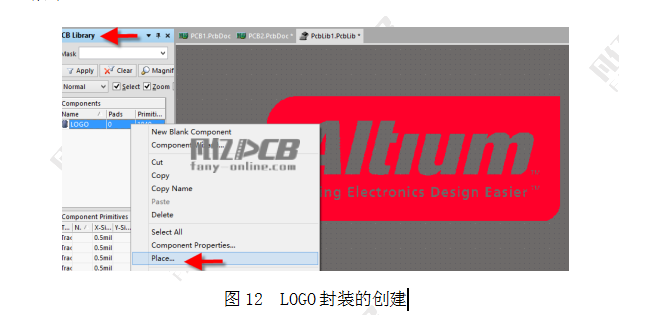

LOGO识别性是企业标志的重要功能之一，特点鲜明、容易辨认，很多客户需要在PCB设计阶段导入LOGO标示归属特性。如果LOGO是CAD图纸，可以直接按照前面DXF导入方法进行导入，如果LOGO是图片文档，我们可以按照如下操作进行导入。 1、位图的转换，利用Windows画图工具，把图片转换成单 {MOD}的BMP位图，如果转成单 {MOD}位图失真了的话可以，转成16 {MOD}位图或者其他位图，但一定要是位图才行，LOGO图片像素较高时，转换的LOGO更清晰，转换完成之后放置到桌面。 下面开始导入步骤，打开 Altium Designer软件，执行菜单命令“DXP_Run script…” 在选择脚本界面，点击“From File”命令，在“C:Program Files (x86)Altium17ExamplesScriptsDelphiscript ScriptsPcbPCB Logo Creator”路径找到PCB LOGO导入的脚本“PCBLogoCreator.PRJSCR ”，点击打开，如图6。 此路径下没有Logo转换脚本的，可以联系作者进行获取，或者在论坛“PCB联盟网”上进行获取。点击加载的脚本，会进入到Logo导入向导，如图7所示，对其向导参数进行设置： Load加载上面已经转换好的位图； Board Layer 选择好Logo需要放置层，一般选择“Top Overlayer” Image Size 预览导入之后的Logo大小 Scaling Factor 导入比例尺，我们根据预览的图片尺寸，可以调节比例尺，调节出我们想要大小的Logo大小。 Negative 反 {MOD}设置，一般不勾选，作者可以自己尝试效果 Mirror X 关于X轴镜像 Mirror Y 关于Y轴镜像 设置好参数之后，点击“Convert”进行Logo的转换，等待几分钟之后，转换完成，如图8所示，转换完成可以查看效果图。 导入之后，如果对大小不是很满意，我们可以通过创建“联合”来进行调整。 框选导入之后的Logo，单击右键选择执行“Unions-Create Union From selected objects”，创建好“联合”，如图9。 在Logo上面，再次单击右键，选择执行“Unions-Resize Union”，如图10。 激活设置大小命令之后，单击Logo，这个时候就会出现Logo的调整大小的调整点，点击拖动调整点就可以变大或者缩小了，如图11 如需要转换成器件，方便下次调用的话，可以直接框选复制这些Logo元素，新建一个器件封装，粘贴到里面，下次调用的时候，直接这样放置就好了，如图12所示。
