AD5444原理图PCB电路设计,使用经验和建议——【电路模块经验7】

2019-07-14 09:44发布

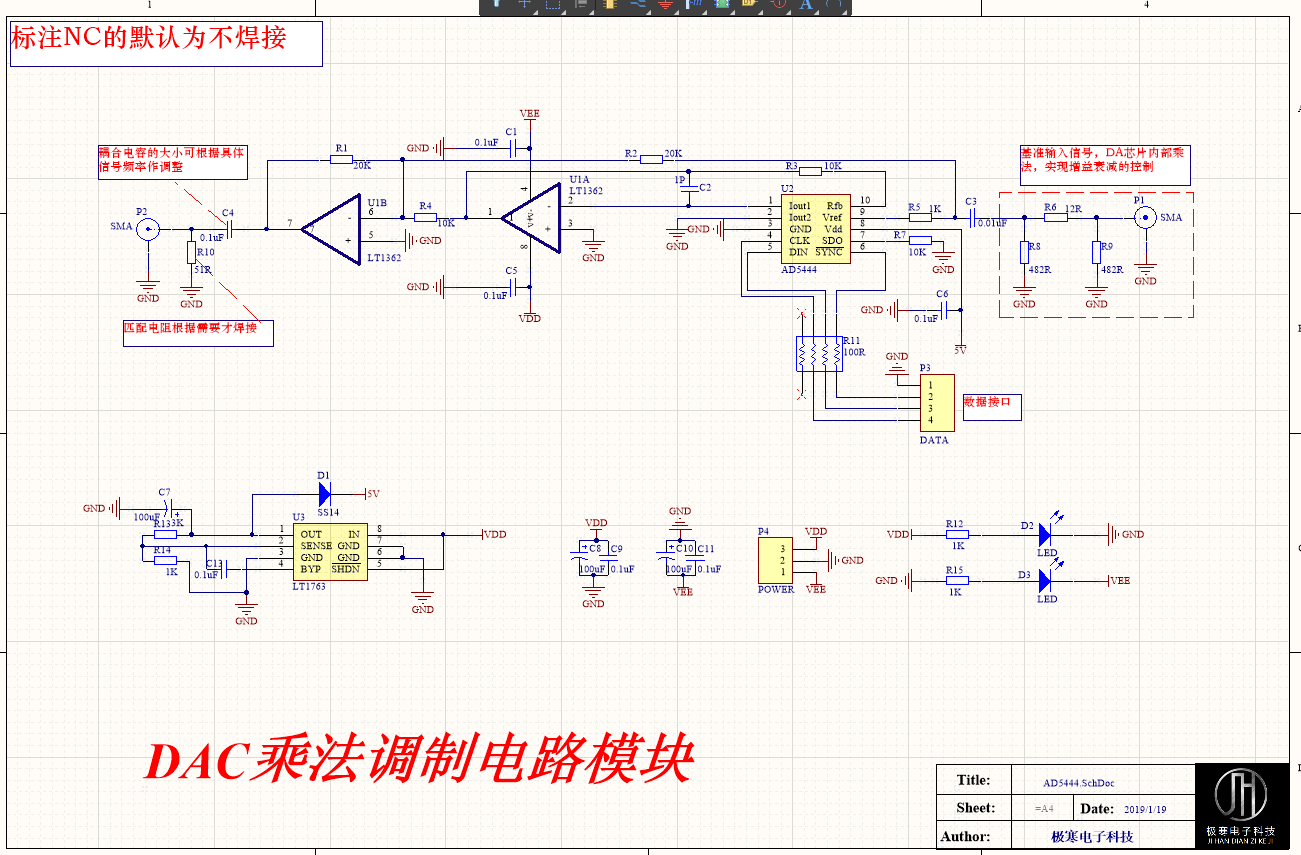

<每日模块经验分享>原理图如下:
在这里插入图片描述 PCB如下:
在这里插入图片描述 芯片特点
乘法带宽:12 MHz
积分非线性(INL):± 0.5 LSB(12位)
引脚兼容的12/14-Bit电流输出DAC
2.5 V至5.5 V电源供电
10引脚MSOP封装
±10 V基准电压输入
50 MHz串行接口
更新速率:2.7 MSPS
扩展的温度范围:−40°C至+125°C
四象限乘法
上电复位,具有掉电检测功能
功耗:0.4 µA(典型值) 使用建议:
1.输出这里的电容和电阻根据需求焊接,电阻在阻抗匹配需要的大小选择,耦合电容根据实际的信号大小选择;
在这里插入图片描述 2.基准信号输入,使用SMA座子
在这里插入图片描述
3.电源芯片采用凌力尔特的LT1763
在这里插入图片描述
4.这里排阻阻值不要取太大
在这里插入图片描述 下面是文章源地址,附有PCB和原理图源文件,仅供学习和技术交流
http://www.jh-tec.cn/archives/231
