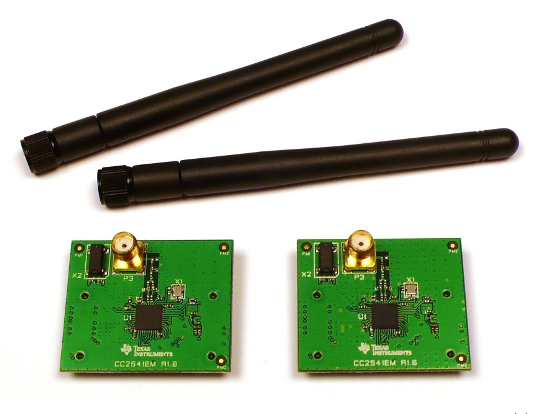

0. CC2541EM 核心板

• 4 层 PCB 参考设计，带 SMA 天线连接器，用于与 50 ohm 匹配的射频输出；
• 2 层 PCB 参考设计，可选择使用 SMA 天线连接器（用于与 50 ohm 匹配的射频输出）或者使用板载倒 F 型天线。

---

---

---

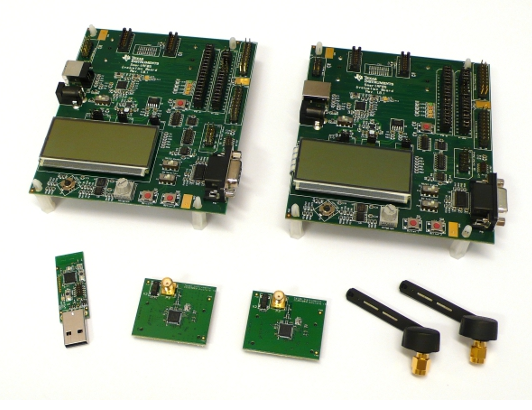

1. SmartRF05EB开发板

• TI最大的开发板
• 含 CC2541EM 核心板
• 板载CC-Debugger仿真器
• CC2541开发套件（TI官网） = 2块SmartRF05EB + 1个CC2540USBdongle

---

---

---

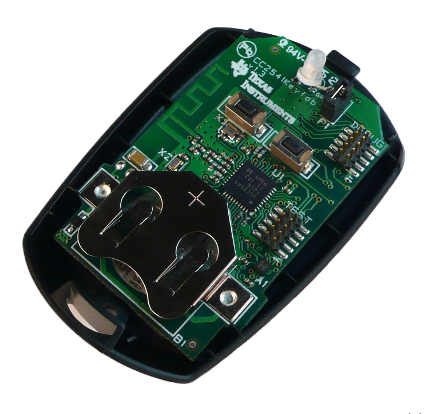

2. Keyfob开发板

• TI迷你的开发板
• 含 CC2541EM 核心板
• 与SmartRF05EB的区别只是外围电路不同

---

---

---

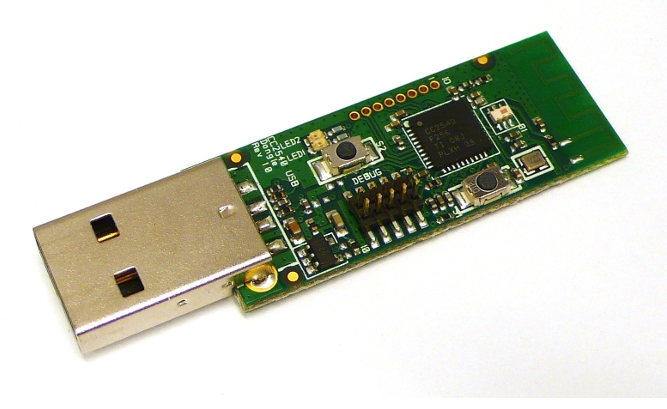

3. CC2540USBdongle

3.1 抓包

• 出厂时烧写的是BLE协议分析仪固件，用来抓取空中的BLE数据包

3.2 测试（配合BTool软件）

• 烧写HostTestAPP程序，配合Btool，在PC端调试和开发

---

---

---

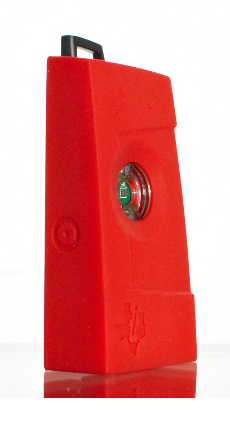

4. SensorTag开发板

• TI产品级开发板
• 支持 iBeacon技术
• 只有一个demo例程
• 预编程有FW（手机开发需要）
• 唯一面向智能手机应用开发人员
• 集成多传感器（温度、湿度、压力、加速计、回转仪和磁力计）

---

---

---

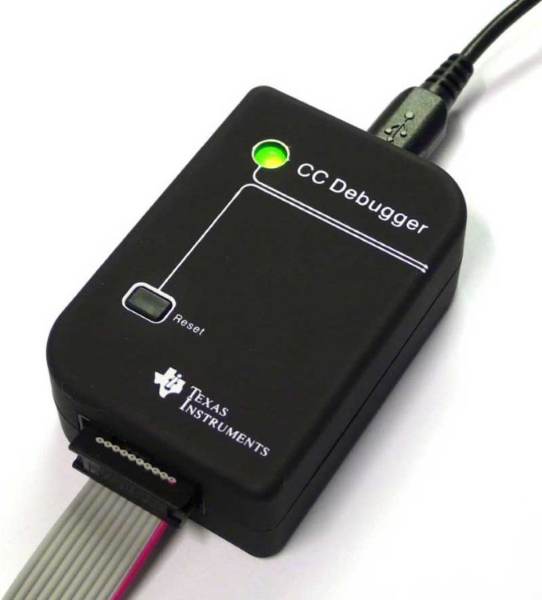

5. CC-Debugger仿真器

• 与SmartRF闪存编程器合作进行下载
• 与IAR for 8051（7.51A以上版本）合作进行调试

---

---

---

TI官方链接：

• 1…http://www.ti.com.cn/tool/cn/cc2540dk
• 2…http://www.ti.com.cn/tool/cn/cc2541dk-mini
• 3…http://www.ti.com.cn/tool/cn/cc2540emk-usb
• 4…http://www.ti.com.cn/tool/cn/cc2541dk-sensor
• 5…http://www.ti.com.cn/tool/cn/CC-DEBUGGER?keyMatch=cc-debugger&tisearch=Search-CN-Everything
