解决pcb搭线问题的过程

2019-07-14 09:47发布

站内文章 / 电路设计
12607 0 1180

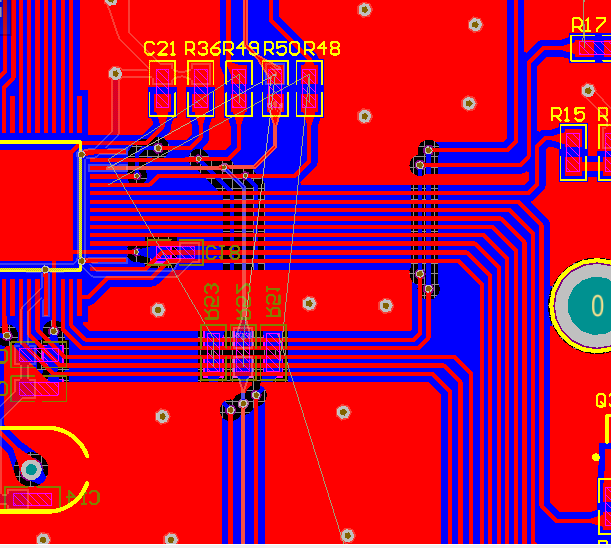

一、最开始的状态 二、后来

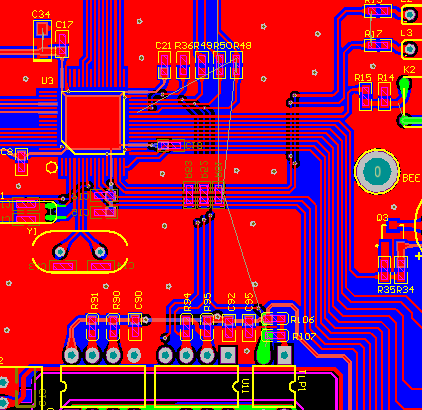

最开始——（把R52、R51、R50、R53、R48、R49那里的U3RX、U3TX、HC/RS485区分了一下名称，更改了MAIN里面HC/RS485的名称）——后来 三、后来2

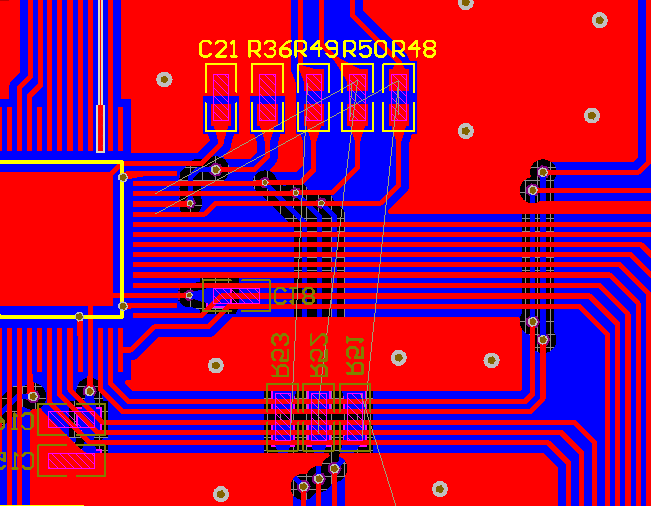

最开始——（把R52、R51、R50、R53、R48、R49那里的U3RX、U3TX、HC/RS485区分了一下名称，更改了MAIN里面HC/RS485的名称）——后来——（把MAIN中的U3RX U3TX名称改了）——后来2

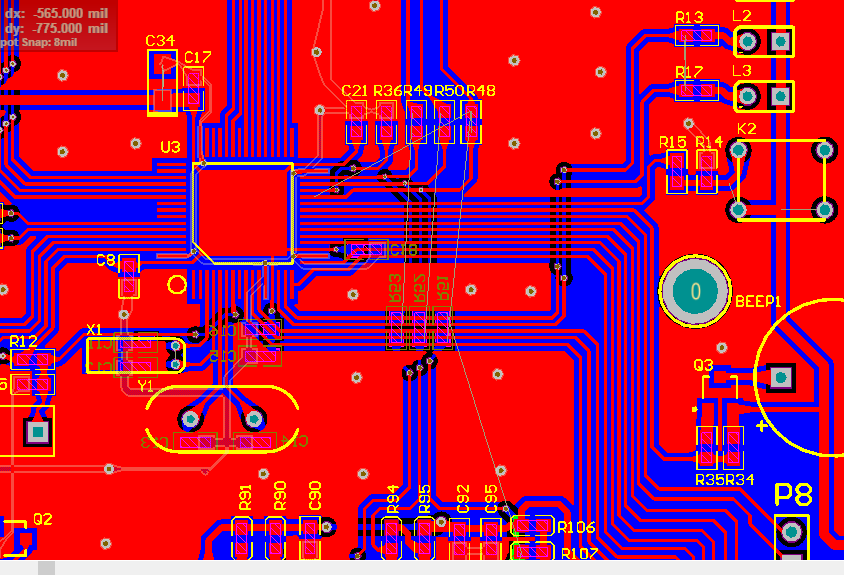

 四、后来3 最开始——（把R52、R51、R50、R53、R48、R49那里的U3RX、U3TX、HC/RS485区分了一下名称，更改了MAIN里面HC/RS485的名称）——后来——（把MAIN中的U3RX U3TX名称改了）——后来2——（更改R48的位置）——后来3（出现的问题:1.R49报错。2.TLP1左上焊盘网络找不到了NetR48_2但是增加了NetR48_1） 五、后来2——1

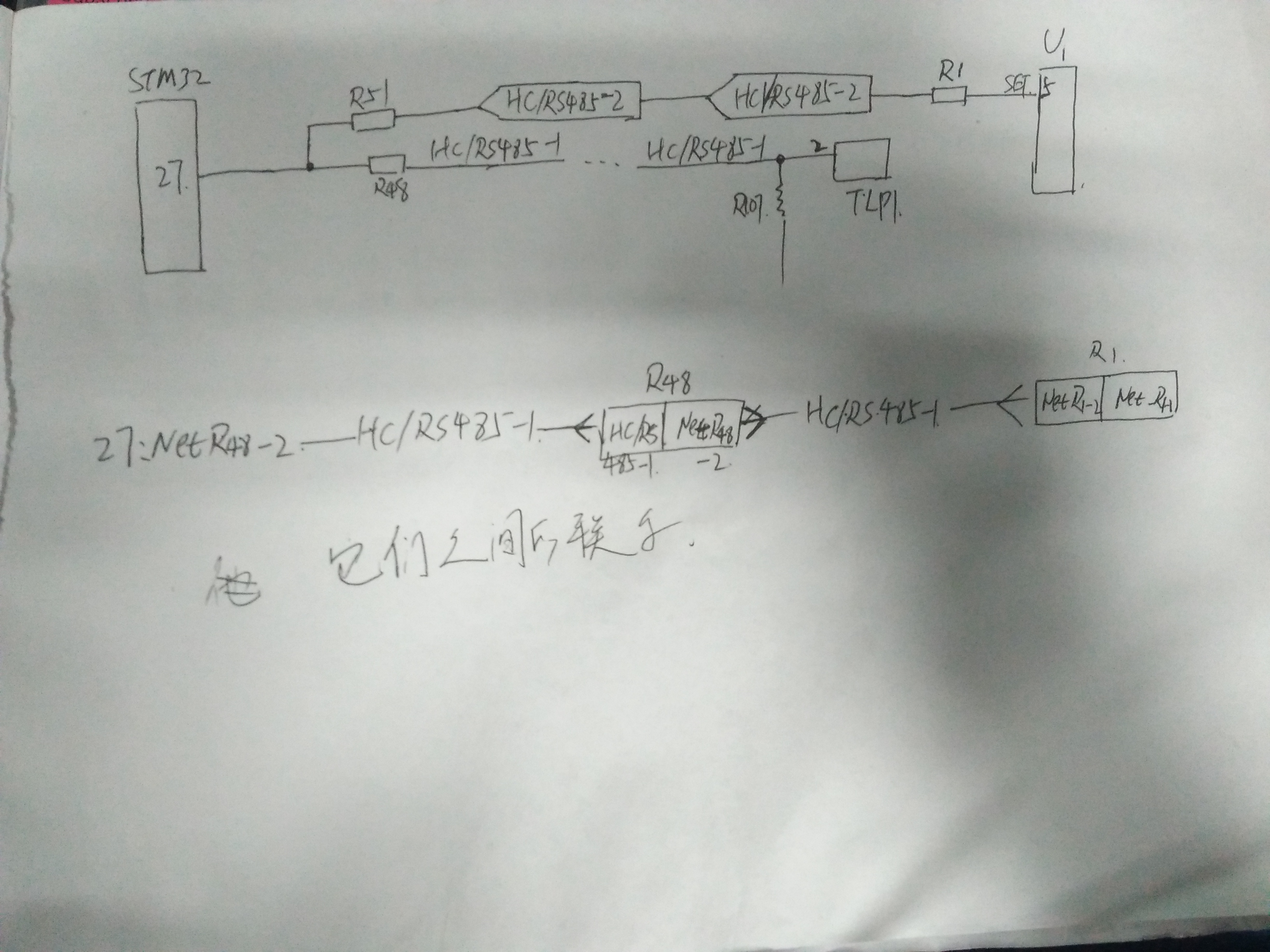

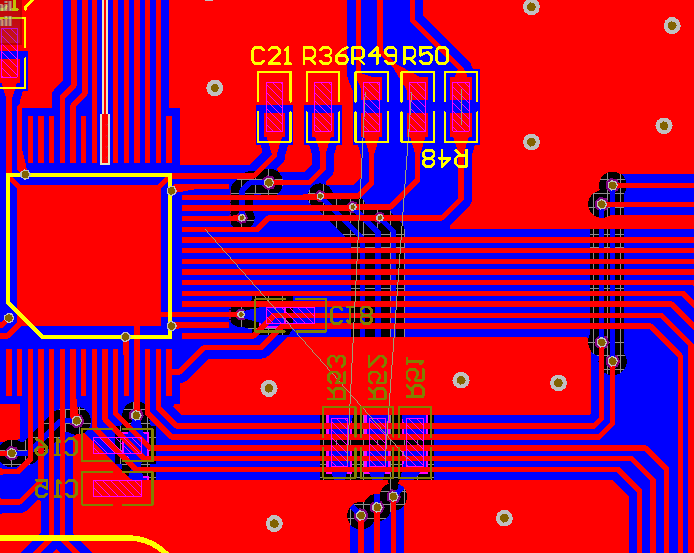

最开始——（把R52、R51、R50、R53、R48、R49那里的U3RX、U3TX、HC/RS485区分了一下名称，更改了MAIN里面HC/RS485的名称）——后来——（把MAIN中的U3RX U3TX名称改了）——后来2——（在PCB中把R48旋转了一下，12焊盘上下颠倒了，然后改掉了R48的焊盘的网络，由NetR48_2改成了HC/RS485_2）——后来2—1
 六、后来2——2

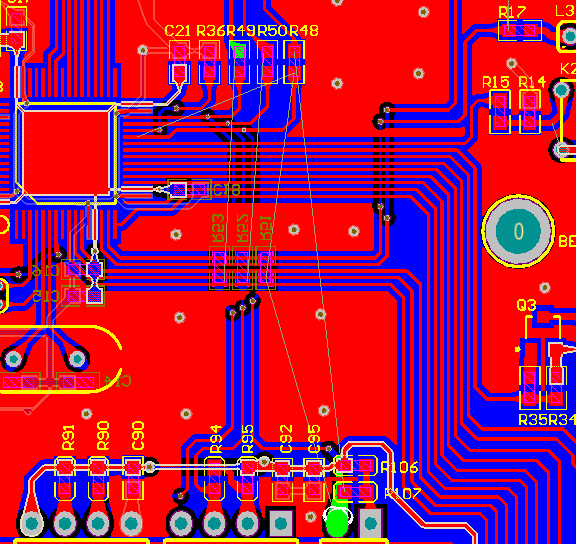

最开始——（把R52、R51、R50、R53、R48、R49那里的U3RX、U3TX、HC/RS485区分了一下名称，更改了MAIN里面HC/RS485的名称）——后来——（把MAIN中的U3RX U3TX名称改了）——后来2——（在文件HC_12中改了名称，进行了区分）——后来2—2（出现的问题：R51有一个引脚网络变成了NetR1-2没有了NetR51_2）
