自己画了PCB，但是不知道怎么生成Geber文件，通过查阅书籍以及网上的资料，成功生成了Geber文件，现在总结如下：   第一步：选定一个初始的坐标作为参考坐标系的原点，操作过程如下：点击 编辑-->原点--->设置，在PCB的原理图中选好原点位置点击即可。

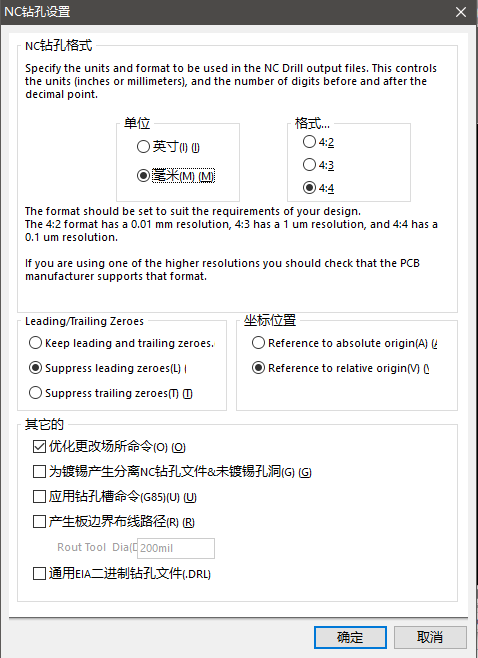

  第二步：第一次Geber文件输出，点击文件-->制造输出--->Geber Files,弹出如下图所示的对话框。   （1）“通用”设置中选择单位，笔者喜欢毫米，所以选择毫米，格式选择2：5（英寸），  4：4（毫米），这是最精确的了，当然，如果有条件最好与PCB厂商商议一下。 （2）“层”设置“如下图所示。画线层选择所有打开，映射层选择所有关闭。右侧栏关于机械层的不选，选中右下角的包括未连接的中间层焊盘。如下图所示。 （3）“钻孔图层”设置：都不要选则。如下图所示。 (4) “光圈”设置，选择嵌入的孔径（RS274X). (5)“高级”选项设置，如下图所示。 (6)点击确定按钮，保存生成的CAM文件，或者不保存，此时会在工程目录下生成一个文件夹，Generated,此文件夹下为生成的Geber文件。如下图所示。 第三步：第二次Geber文件输出。再次点击文件-->制造输出--->Geber Files,打开对框，选择合适的单位。 （1）层设置，画线层选择所有关闭，映射层选择所有关闭，去掉‘包括未连接的中间层焊盘“选择右面的栏。 (2)钻孔图层，选择”Ploat all used drill pairs" ,上下两栏都要选择，不选反射区。 （3）其他选项卡默认，点击确定，进行第二次输出。 第三步：钻孔文件输出。即第三次Geber文件输出。 （1）选择文件-->制造输出--->NC Drill File.设置如下，点击确定，完成第三次Geber文件输出
至此，Geber 文件就生成完毕了，将生成的 Project Output for xxxxx  文件打包发给PCB长就可以了。
好了，今天就写到这里，在生成过程中出现了，Geber 文件生成的钻孔文件导入CAM软件中出现钻孔位置偏离的问题，目前还没有解决，不知道哪位高人可以帮忙解决下，不胜感激！
