铺铜的之后使过孔的联接不像热焊盘那样呈十字交叉状

2019-07-14 09:48发布

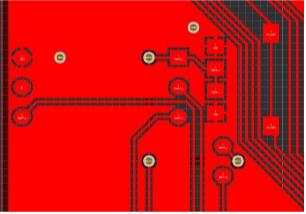

转自百度文库 由于焊接需要,所以铺铜(或者电源平面)中的焊盘需要热连接方式连接到铺铜(或者电源平面)。而铺铜(或者电源平面)中的过孔则不需要热连接方式连接。我们可以按照下面的步骤设置规则,来实现上述要求:  1. 点击菜单Design,在下拉菜单点击Rules,找到Plane->Polygonconnect style,右键点击选择New rule。设置一个热连接方式的规则,如图1所示。                                                                                                                                    图1 2.  然后我们再新建一个规则设置过孔直接联接方式。在“where the first object matches”栏 选“advanced(query)”,在“fullquery”栏键入“IsVia”,如图2所示。(该键入的信息的语法可以点击“Query Helper”来查找,如图3所示)。在“Connect style”栏的下拉选项中选择“direct connect”。                                                                                                                                 图2                                                                                                                                 图3   3. 设置这两个规则的优先级,使得过孔直接连接规则的优先级高于热连接的优先级。如图 4所示。                                                                                                                                   图 4    如图5所示,实际的结果完全满足我们的要求。                                                                                                                                 图5
