cadence统计焊点数

2019-07-14 09:49发布

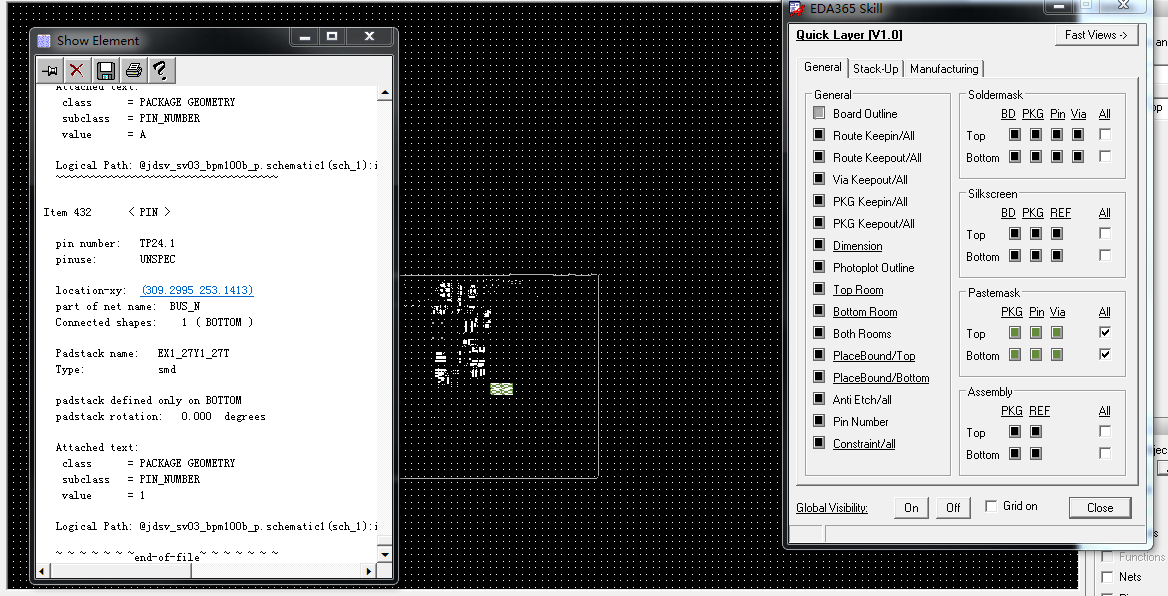

需要一些技巧, 首先借助pastmask钢网曾统计表贴焊盘的点数:由于钢网曾将每个有表贴焊盘的位置镂空露出来,所以在quick layer  将所有的层关闭,打开 pastmask层,在design  object find filter ,仅仅选择PINS,全选整个工程框出所有表贴焊盘,右键选择show element ,可以读出所有的表贴数。 然后,打开顶层和底层,   filter 里仅仅选择pins,全选工程,右键 shou element  统计所有的插点数和表贴点数的和。 最后一相减,即可
