KiCad设计PCB-38-+3.3V、GND电源线布线

2019-07-14 09:50发布

小技巧     当某个网络标号出现在很多地方时,将所有的引脚及已画的连线高亮表示出来是很有作用的。那如何实现这一目标?选好所期望高亮显示某网络标号的其中一个焊盘,按住键盘上的Ctrl键的同时按下鼠标左键。取消高亮显示的方法一样如此,按住键盘上的Ctrl键的同时按下鼠标左键。 3.3V电源线布线
GND电源线布线
未连接线的查找

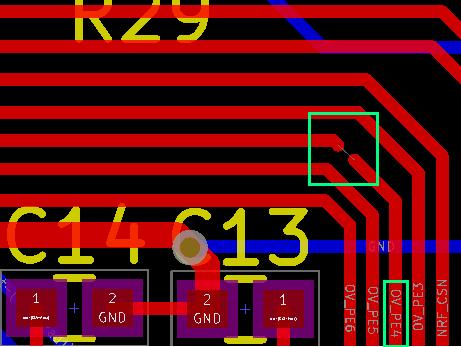

    执行设计规则检查,会发现具体哪个线没有连上,有种错误是比较难发现的,比如下面这种未连线情况:

完成后的3D效果图

By:霜月孤鸟 2017.1.23 CSDN博客地址:http://blog.csdn.net/ourrtems 欢迎访问、关注单片机百宝箱!
