最近用Altium Designer 2013(14.2)绘制PCB，之后想在板子上放置一个LOGO图案。要是用Altium Designer10以前的版本，过程也很简单，可在用Altium Designer13(14.2)时发现，该软件下面没有自带“Altium Designer 2013 PCB Logo Creator”，不过还好，网上一搜，就找到了该生成器，若想要的亲们可以上网搜索一下或去官网下载。
接下来将整个过程总结如下，望对以后用到的有所帮助。

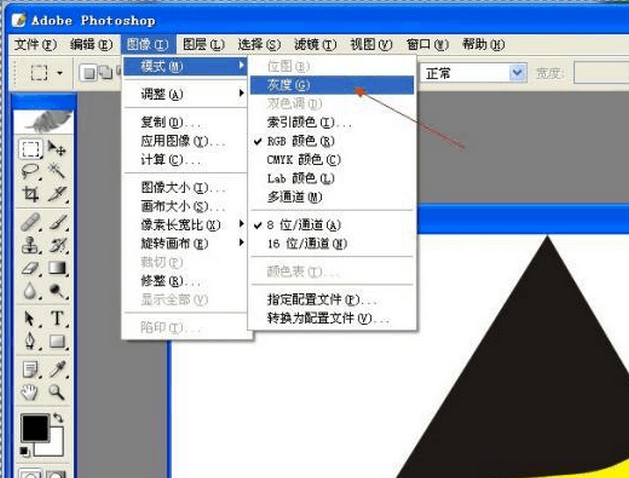

1.首先我们要对图片进行处理否则Altium designer会提示装载的图片不是单 {MOD}的，用Photoshop打开图片，
选择 图像→模式→灰度：

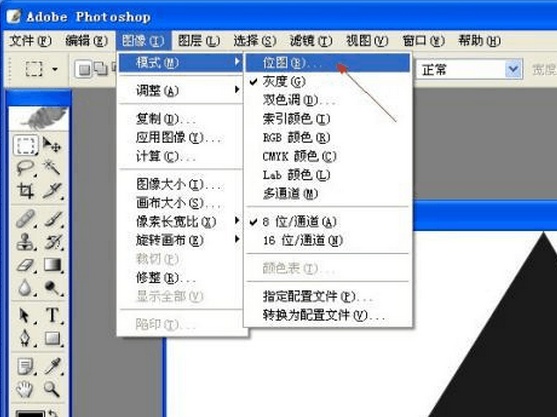

2.再选择 图像→模式→位图 ：

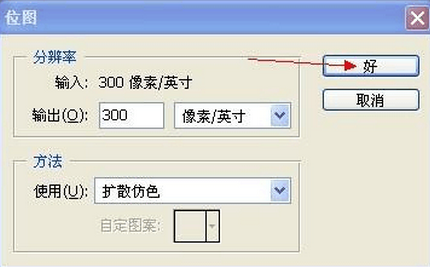

3.弹出选项直接点击确定：

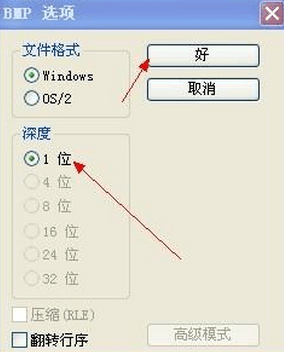

4.保存为bmp格式的图片，1位深度：

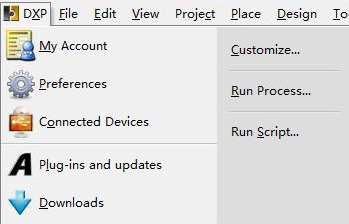

5.打开Altium designer，点击DXP→Run Script：

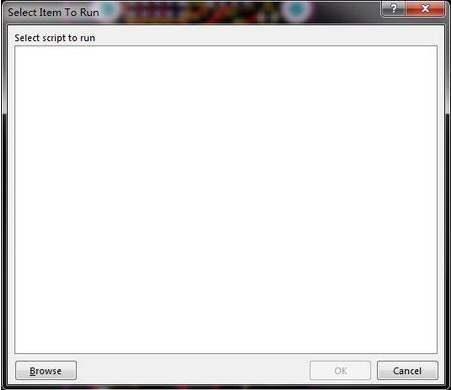

6.;单击如下所示的“Browse”：

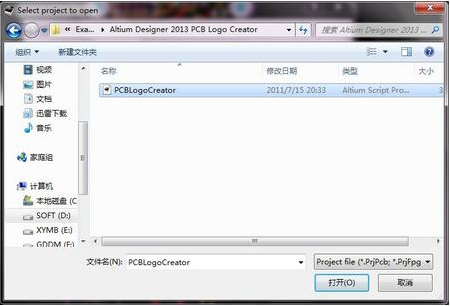

7.定位路径到下载的“Altium Designer 2013 PCB Logo Creator”文件下，并选中“PCBLogoCreator”，再单击如图的“打开”按钮：

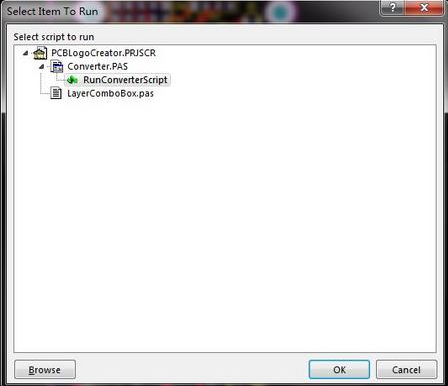

8.选中如下图所示的“RunConverterScript”，在单击“0K”：

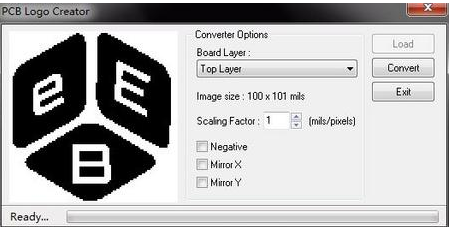

9.在“Board Layer”下选择自己想要将Logo放置的层，我这里选择了“Top Layer”，因为我想制作金属的Logo，一般是选择“Top OverLayer”，也即顶层丝印层：

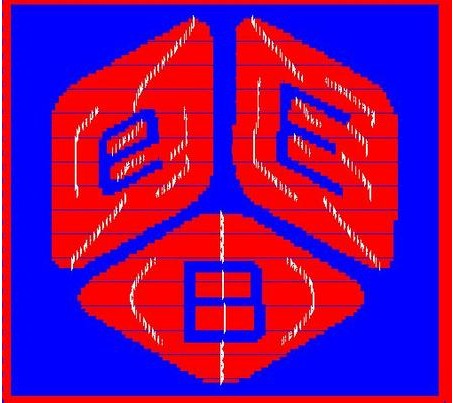

10.单击上图所示的“Convert”，稍等片刻，软件会从新生成一个PCB的绘制界面，这里就有刚转换过来的Logo图了，如下图：
这样，AD13(14.2)下如何制作的Logo的方法就总结完了......
