在Altium Designer软件画器件原理图时会遇到需要画很多个引脚的情况，如果一个一个修改则会费时费力，这时就得需要一种可靠有效的方法。本文利用SCHLIB List实现这一功能。1、在AD17 中新建一元器件，同时打开一个空EXCEL表格。在EXCEL中输入以下内容如下(这里以AT24C02为例)
其中红 {MOD}为必填项。x1，y1为引脚位置。在使用时建议x1填一样的，表示横坐标一致；y1间距使引脚上的字符不重合。如下图为STM32F103ZET6填的：
最后通过手动修改引脚位置。2、打开新建的元器件界面在最右下角的SCH中选择SCH->SCHLib List,如下图：

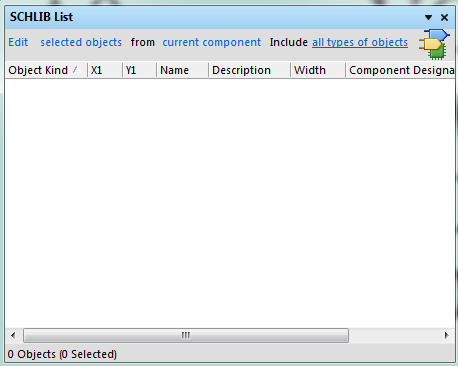

修改view为Edit，如下图

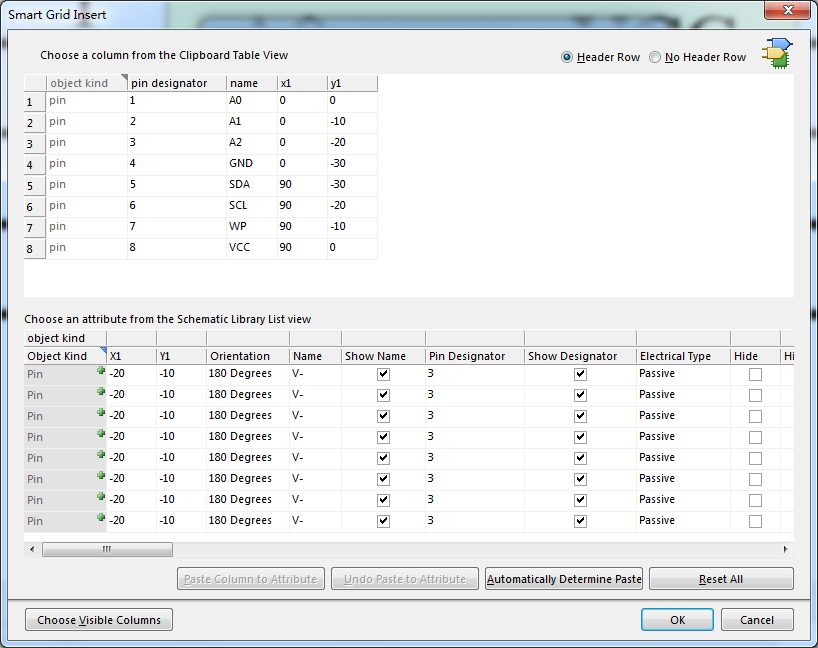

在EXCEL表格中选中所填的内容在上图中单击右键，选择 Smart Drid Insert，如下图为选择后的。
点击Auto...然后点击OK。如下图为自动生成的，这时添加边框就可以了。注意将边框属性中的Transparent勾上。
注意：现在很多官网都会提供器件的原理图及其封装的，当需要设计时应该首先查找官网是否提供比如STC就会提供，另外还可以到立创商城上下载。            希望大家都能安装一个PDF转word 工具，这样在填引脚名字时就会非常方便。
