altium designer布线调整时不自动删除旧线

2019-07-14 09:56发布

站内文章 / 电路设计
18038 0 1068

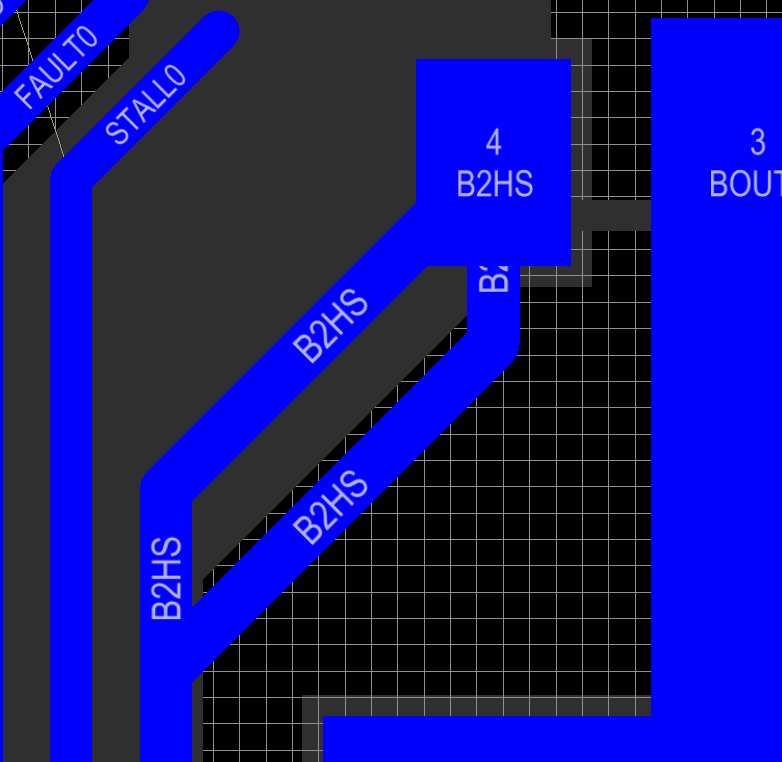

在布线修改时，往往采用在原来布线基础上再重新走线的方法。可是有时候altium designer会出现，新走的线连好后，旧的线altium designer不自动删除的情况。

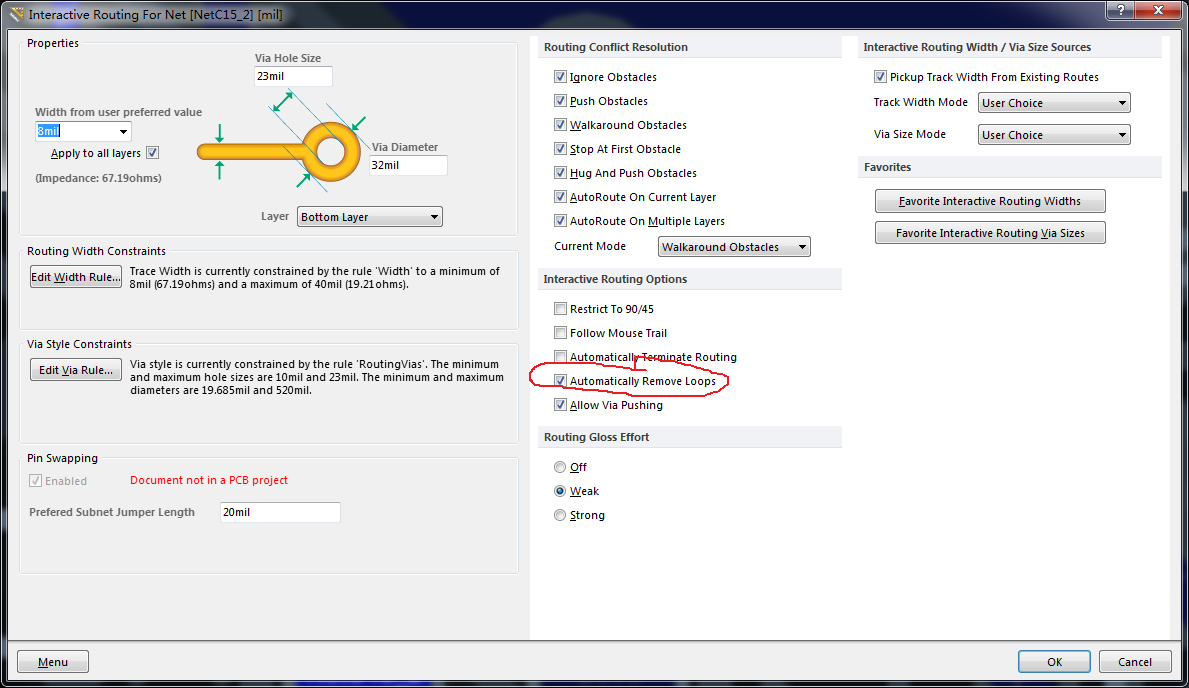

这时就要，在拉线中按Tab键，进入：
把上面红圈内的选项勾上即可。 同时注意，如果只打开了PCB文件，而没有一起打开工程也有可能出现不自动删除旧线的问题。
