PCB细节图鉴-20141003更新

2019-07-14 09:57发布

  1. 这里收录笔者在各大网站上碰到的有趣,经典,非常具有借鉴意义的或者是包含一些错误的印制电路板细节图片,以供大家今后设计参考
  2. 这里的设计仅供参考,如需获得系统且完善的PCB设计知识,笔者向大家推荐以下几本书:
  • 罗伯特森 (Christopher T.Robertson) 的《印制电路板(PCB)设计基础》
  • 道格拉斯•布鲁克斯 (Douglas Brooks) 的《信号完整性与PCB设计》

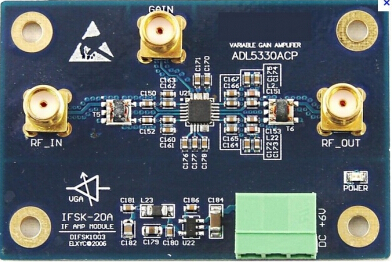

1,此PCB布线时在信号线旁边打地孔可以很好地抑制噪声,因为对于高频信号来说,地阻抗越小,信号失真就越小,PCB正面和反面可以通过铺地来屏蔽噪声,在侧面可以通过过孔来解决,把信号线完整的包裹起来,过孔的密度应当与信号的波长有关(间距不应比波长大),另一种说法是为了减小接地电感,因为高频回流地总是贴着信号的,信号过孔处地也要换层,过孔小了会地弹,可以理解为地线不硬,这些过孔便提供了一个低阻抗回流路径。

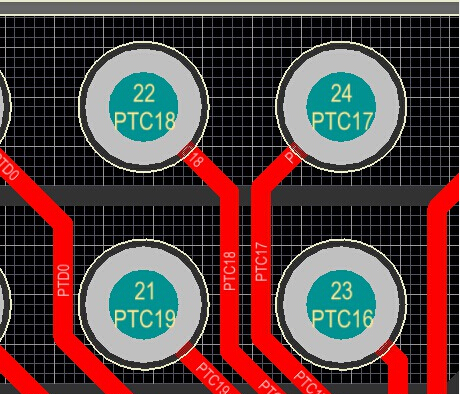

2,2.54mm的过孔间有两根线,这样可能会打孔打到线,不建议采取

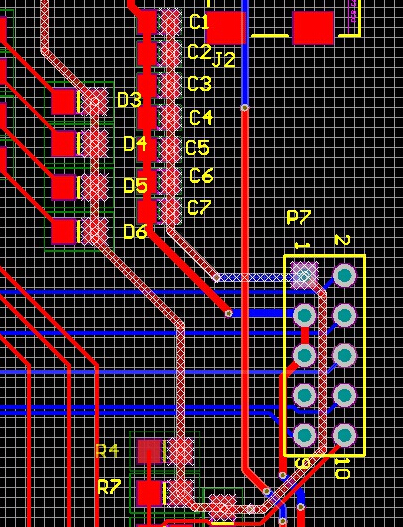

3,C形的电源线,都快成天线了,不建议采取,C1~C7用于芯片退耦的电容,应该采取与芯片就近的原则
