Hello PCB

2019-07-14 09:59发布

站内文章 / 电路设计
13918 0 1381

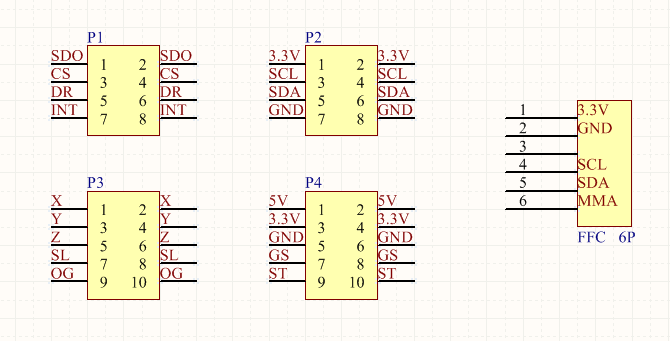

前几日闲来无事学习了如何绘制PCB，由于是第一次绘制PCB，所以只是尝试了一个简单的工程，以加速度计和陀螺仪为背景绘制，下面是效果图，希望能与同学们交流学习...... 原理图：

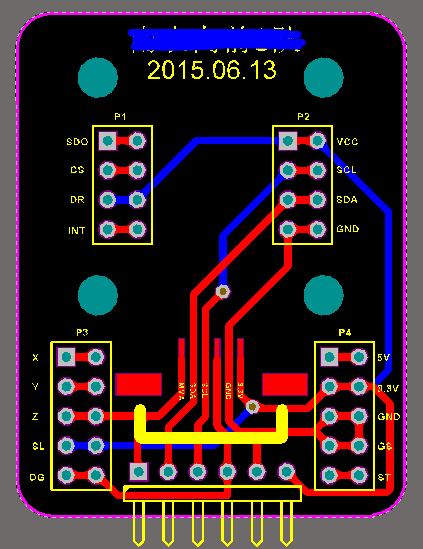

PCB图：

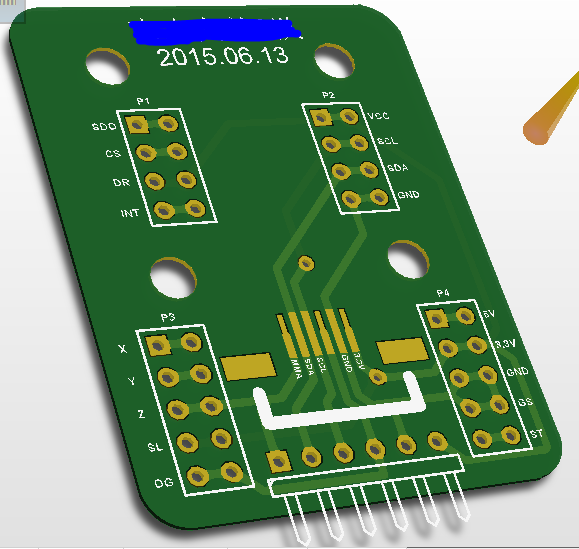

3D效果图：
具体的步骤就不一一列出了，现在开始自绘PCB的生涯了......
