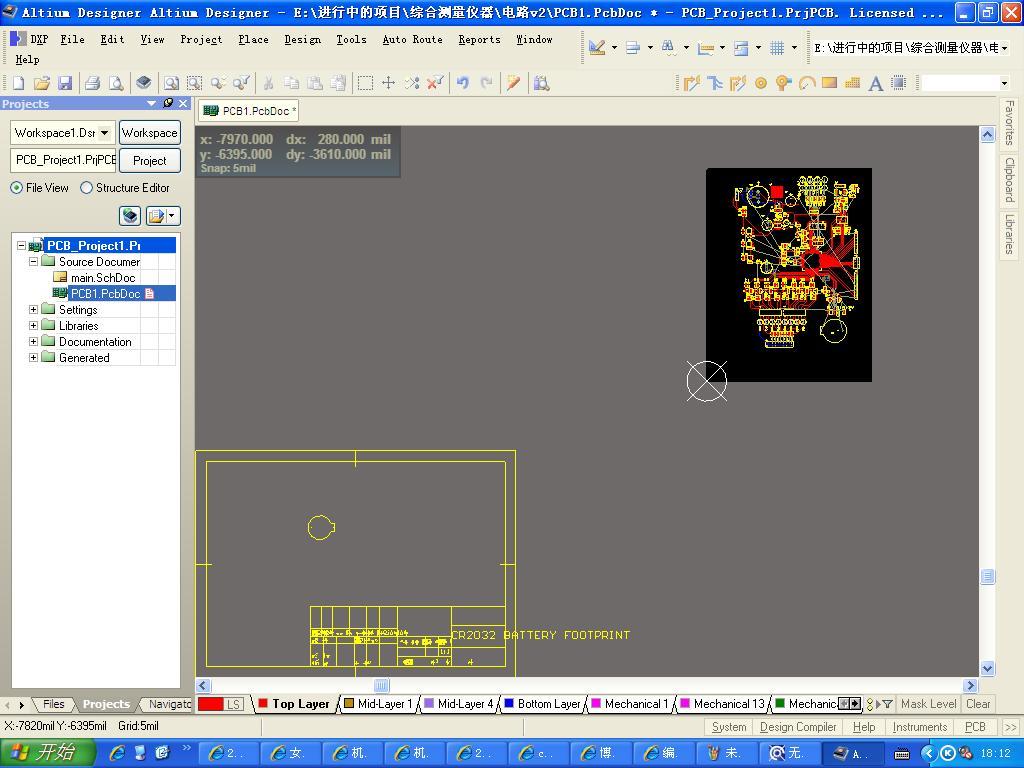

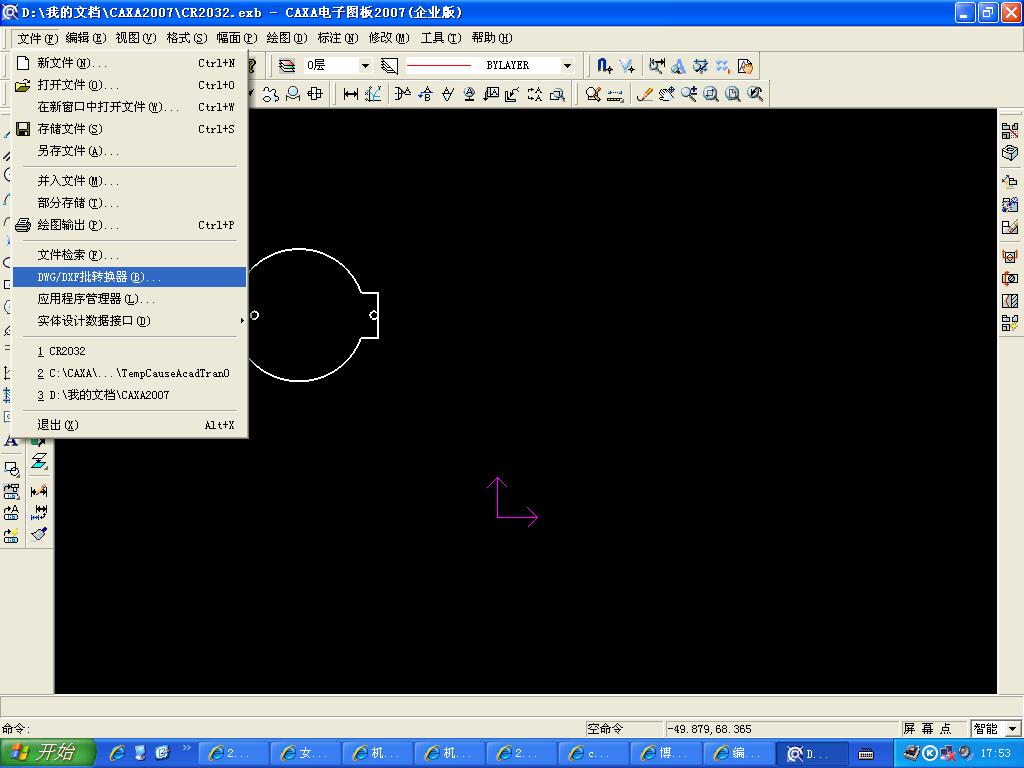

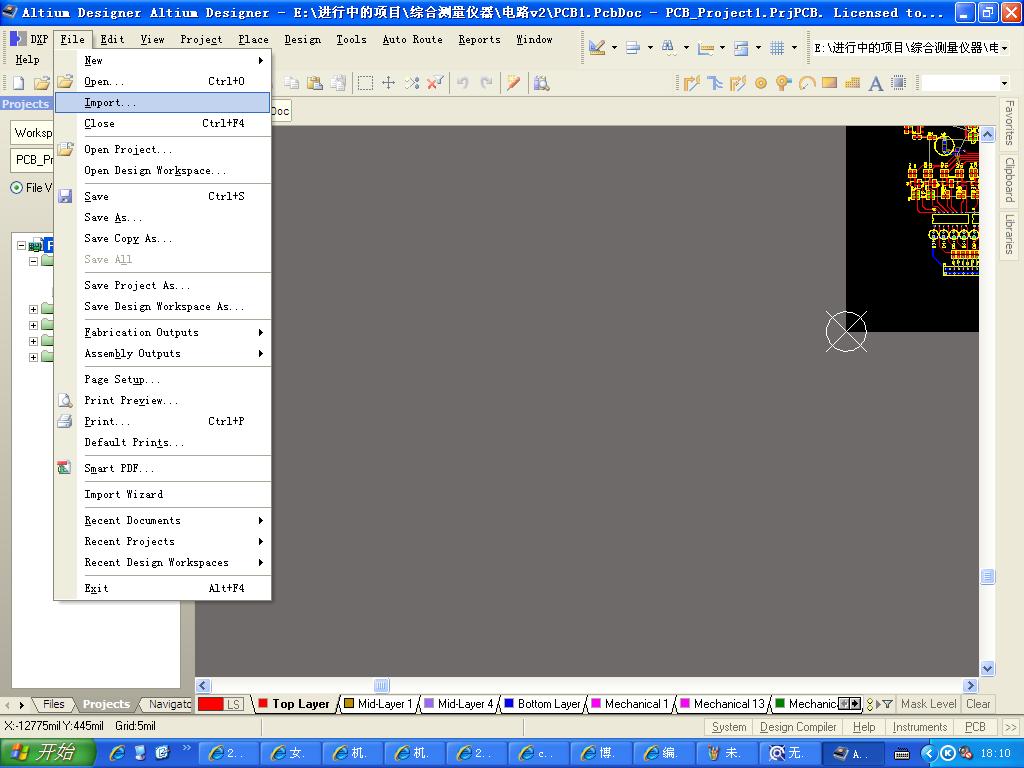

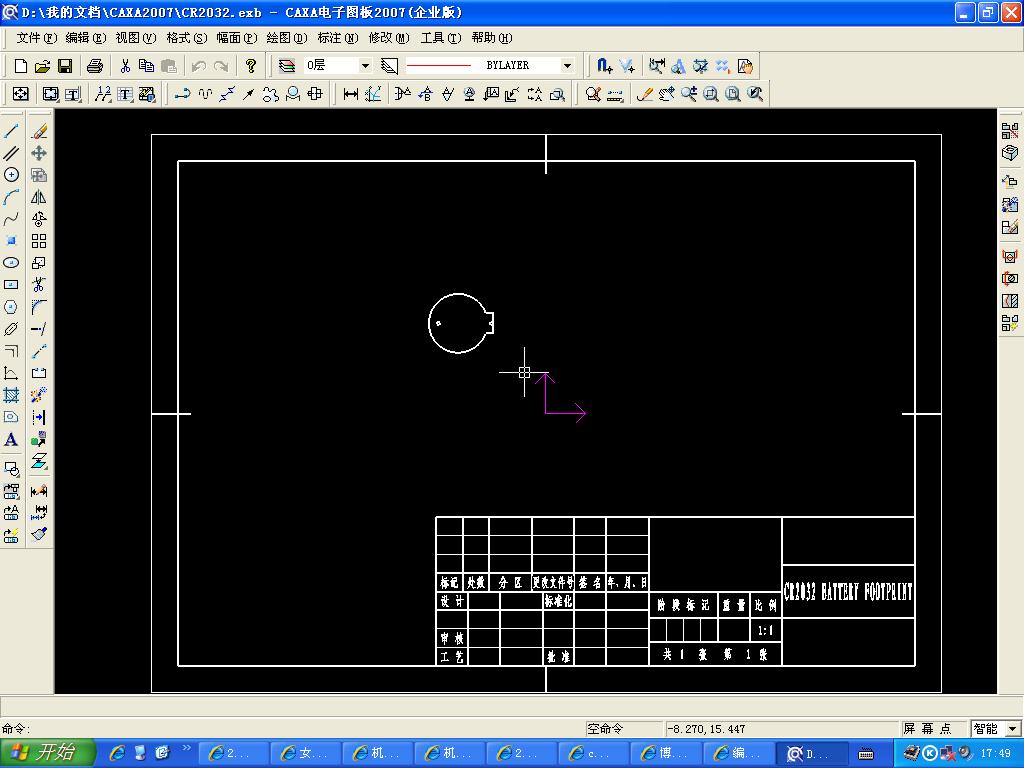

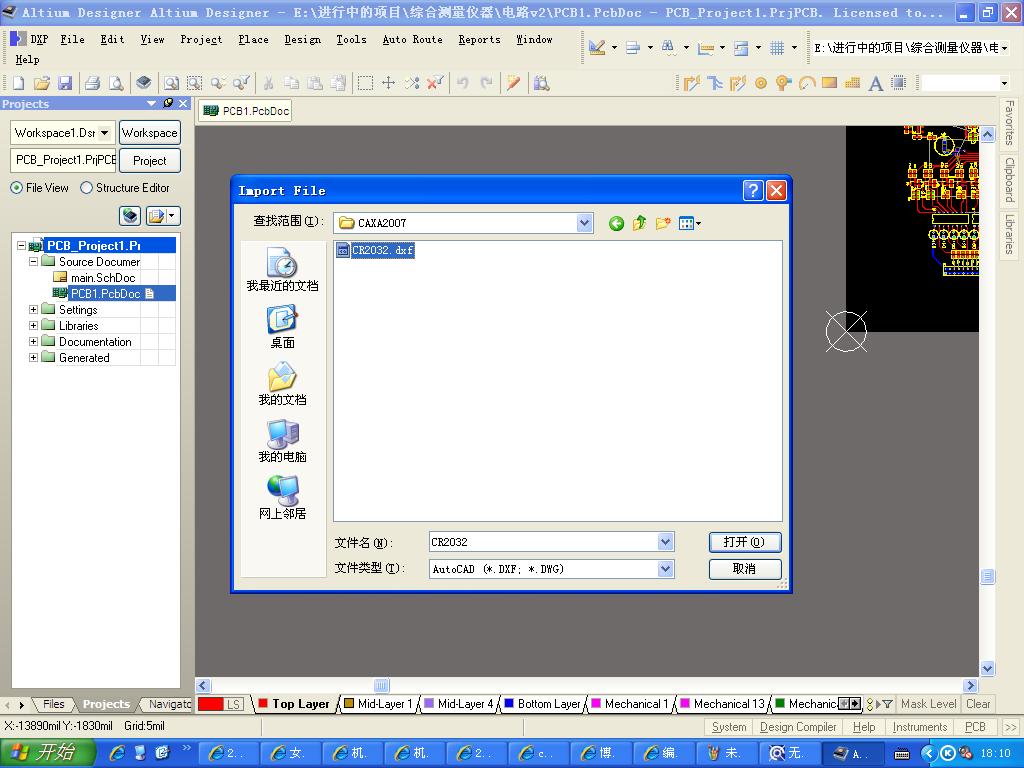

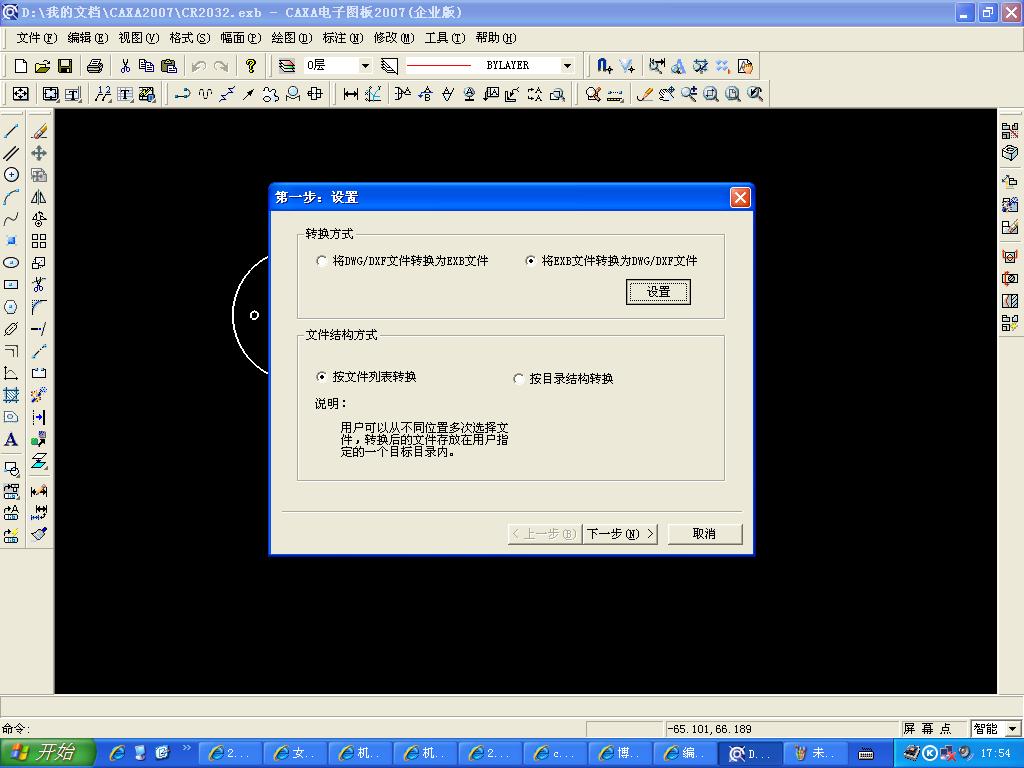

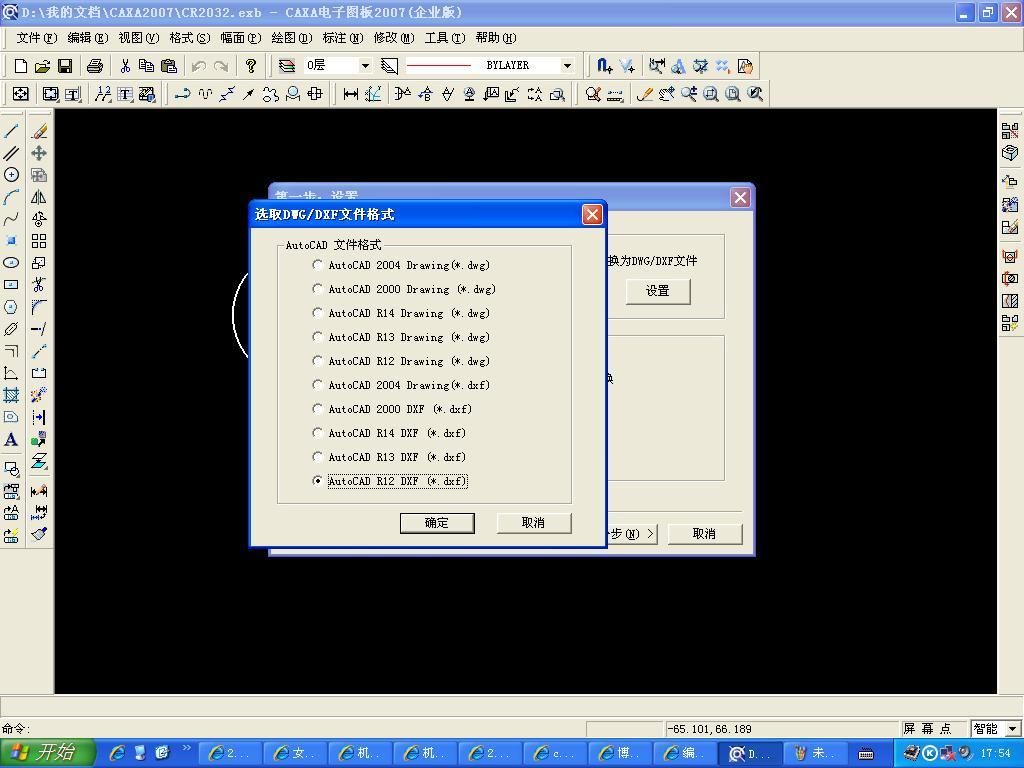

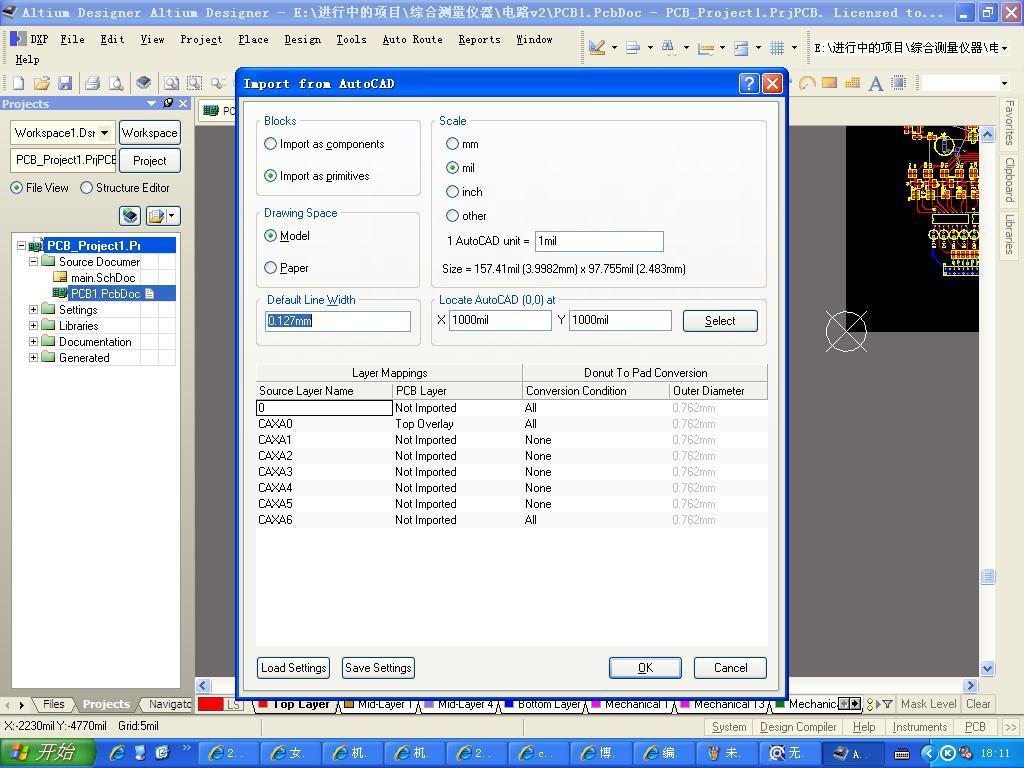

在用AD9（不知道AD9的同志请问度娘）的工作中，经常要画一些封装，AD9自带的封装制作器也还可以用，但是一些比较复杂外形的封装就比较麻烦了。在这个时候，如果使用AUTOCAD软件来制作外形，就会方便的多了。本文以制作一个CR2032电池座为例介绍了AD9导入CAD文件的方法，仅供参考，软件： AD9 WINTER, CAXA2007，不知道这个软件的同志请问度娘，不是我吹嘘，它确实是国产软件的精品。它是专为中国的工程师开发的。它提供了将EXB文件转换为DXF/DWG的功能。 1.先用CAXA2007画出电池座的外形。如下图 2.依次单击：文件-DXF/DWG批转换器 3.单击 设置   4. 选择文件格式，注意，尽量尽量选择版本低的转换文件，否则很可能失败,切记，切记！！！ 然后等待转换完成。   5.打开AD9,我原来的希望是，能在封装制作界面里直接导入，打开后，才发现，根本没有导入这个选项！！！好在可以直接导入PCB文件里，然后再复制到PCB LIB里。单击  file-import 6.选择刚才生成的DXF文件，单击 打开。 不知道为什么，我使用AD9导入DWG总是失败，AD9直接无提示关闭了。只好转换成最低版本的DXF文件     7.注意下面的设置，然后单击 OK   8.导入的图形出现了！！！为什么这么大捏？ 原来在CAD里画图时，设置了标题栏和图框，在转换时也捎带给转换了。不过没关系，   9.看到导入的图形后，我们只需要那个图形，不需要模板，选择图形，复制到PCB LIB里。 至此，封装的外形就OK了。怎么样，还不错吧，赶紧试验下。
