PCB学习笔记——原理图编译与检查

在一个PCB的设计过程中，原理图是底层建筑，而PCB是上层建筑。在生成网络表导入到PCB前，必须要保证原理图的正确性。 在绘制完原理图后，我们可以使用一些常规的查错方式避免一些低级的错误。 首先进行工程的编译检查设置： 1：可以在工程树中右键工程文件进行设置：

打开后的界面如下：

一、元件标识位不能相同

首先原理图中不可有元件标识位相同，在元件相关冲突栏中，将其用最高优先级错误标出（用红 {MOD}错误标识）。

二、网络（net）的检查

新手，甚至老手，常常会在网络上犯错，有时候两个网络标号名字大致相同，但是却没有连接上，这样导入到PCB图时，就不会有线连接。 在网络连接处，不允许有悬浮网络出现，避免因失误而未将网络放置在引线上，相对应的也将单端网络检查出来，相关设置在网络相关冲突栏中。 对于网络的重复命名和单点网络也需要注意检查
设置完成后，可以使用快捷键”C+C”进行编译（Compile + Compile）,在右侧的Message窗口会显示报错内容，双击某一项报错可以跳转到原理图相对应的位置进行检查，尤其是Fatal Error请一一校对。 如若没有弹出这个窗口，可以在右下角Panels面板命令将Message浮动窗口调出并拖动到后侧吸附。 在保证原理图连接无误后，打开工具菜单栏中的封装管理器Tools-Footprint Manager进行检查，主要检查封装的完整性。尤其像芯片的SOP，SSOP，VSSOP，TSSOP这些易混淆封装，以及电阻电容的0805和0603封装是否使用正确。 如果这个设计作品开源，在器件的封装选择时，使用的库文件应选择Any，这样他人在打开这个工程时，便不会出现封装缺失的问题。

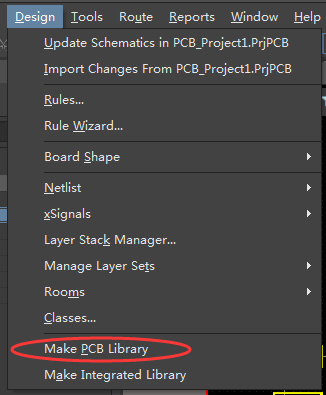

同时，在PCB绘制完成后，应将所有使用PCB库导出，快捷键D+P（Design + PCBLIB），并保存在工程目录下。
