Altium Designer 19盲埋孔的相关设置

随着目前便携式产品的设计朝着小型化和高密度的方向发展,PCB的设计难度也越来越大,对PCB的生产工艺提出了更高的要求。在目前大部分的便携式产品中使0.65mm 间距以下BGA封装,均使用了盲埋孔的设计工艺,那么什么是盲埋孔呢?
  盲孔(Blind vias ):盲孔是将PCB内层走线与PCB表层走线相连的过孔类型,此孔不穿透整个板子。
  埋孔(Buried vias):埋孔则只连接内层之间的走线的过孔类型,所以是从PCB表面是看不出来的。 在Altium Designer中实现盲埋孔设计,先执行快捷键“DK进入层叠管理器,如下图所示,点击左下角的“Via Types”,添加过孔的类型。
在这里插入图片描述
点击“+”按钮,增加过孔类型,选择其中一个过孔类型,按F11键可修改过孔连接的层。
在这里插入图片描述

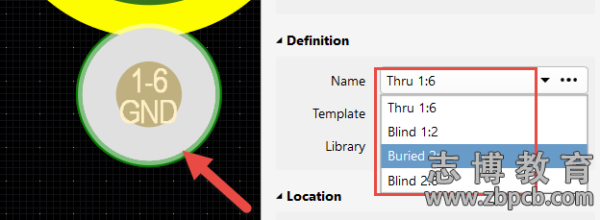

在PCB中放置过孔的时候,设置过孔属性,选择需要的过孔类型即可。
在这里插入图片描述
