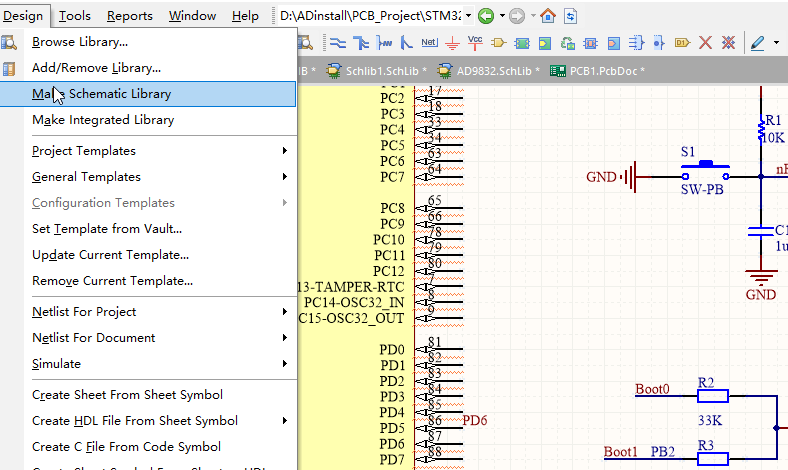

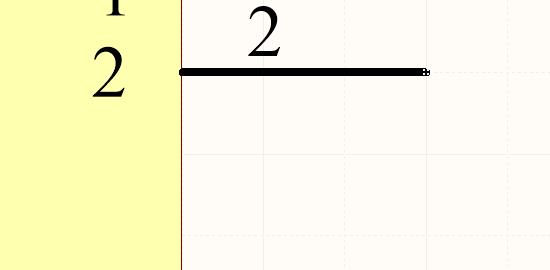

一、新建自己的原理图库 1、新建---->library------>SCH library （其中左侧为元件的控制面板，在第一个中的Add 中可以进行一个库中的多个元件的绘制） 2、绘制：首先绘制方框，作为元件的主体，可以按照以原点为参考点。 参照datasheet上的引脚介绍，进行每一个引脚的绘制，简单的需要注意标号和名称。（**特别提醒别把pin的方向搞错了，见下图**）pp（唤醒引脚的快捷键） 3、需要在原理图上加上元件的名称。 4、保存后进行导入即可   补充： 绘制完成schlib后，需要对其进行相应的编辑 在SCH library的面板中进行，对component的名称以及编号，简介，以及封装 也可以在这个lib中新建component2、3、4等 备注：当对该lib中的元件进行了相应的改动后，直接update到SCH文件中即可 二、将别人的原理图导入成库给自己用 1、打开别人完成好的原理图 2、在design中选择操作（见下图） 3、出现一个以原理图命名的库，将其中不重复的元件生成元件库components，进行导入即可   三、将他人的PCB的文件进行制成库 1、打开PCB文件 2、在design中的make PCB library 3、在PCB library的面板中可以看到所有PCB元件的库封装   四、PCB库的自设计 1、向导创建法 新建一个lib的文件———在component中单击component Wizard选项———按照向导流程来创建 一般都是AD软件设计好的封装类型，如：BGA、PGA、DIP等 从网站上下载好相应元器件的数据手册，在尺寸一节中的参数，按照参数填封装创建的表   2、手工创建 根据数据手册，Place——pad——在tab键中选择不同的形状 记住参数设计一定要预留相应的补偿值，还可为已封装的添加高度值 引脚阵列排放可用paste special 定位快捷键E+F+C 遇到的问题，放置pad，如何设置通孔的via，设置layer为multi。
