一、PCB设置

在线DRC：自动更正，会提示短路。 对象捕捉>>智能元件snap,可以智能抓取中心点，勾选 智能TrackEnds： 撤销重做：30步 旋转步骤：90.000（可以按空格旋转） 隐藏其他层，其余层单 {MOD}（勾选）>>shirft+S可以设置显示方式。
设置成实心的，方便观看。 后面DRC也设置成实心。

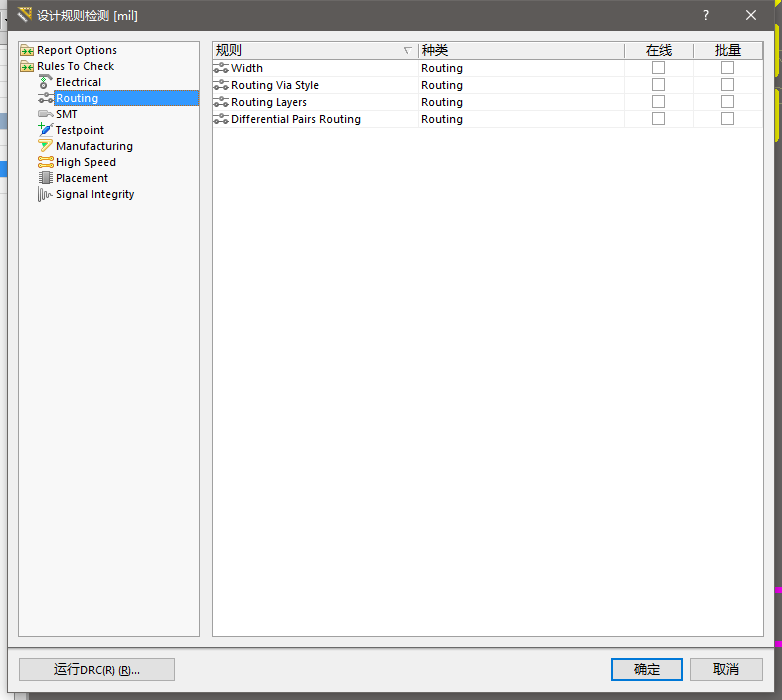

在PCB工具>>设计规则检查中>>除了Electrical外，其他的都要去掉。（为了手动布线方便） Ctrl+G可以设置栅格类型，设置成1mil。显示设置成Dots

二、设置快捷键

选择快捷键S，对齐快捷键A

三、设置错误报告

位号重复，改成致命错误。这样提示更容易看见 网络悬浮
单端网络

四、编译出错处理

库文件画的连接点不对，右边的连接点要朝外。

当从原理图生成PCB文件时，可以把错误导出，方便检查。 有了checklist，在原理图中按J和C。可以跳转到对应的芯片。 但是如果封装错误太多怎么办？在原理图设计中>>工具>>Current Footprint
关闭PCB无关检查，工具>>设计规则检查。除了Electrical其他的都可以不选方便手动设置
