- 设置原点在定位孔
一、PCB属性（走线 焊盘 丝印 覆层） - file –> Fabrication output –> gerber files

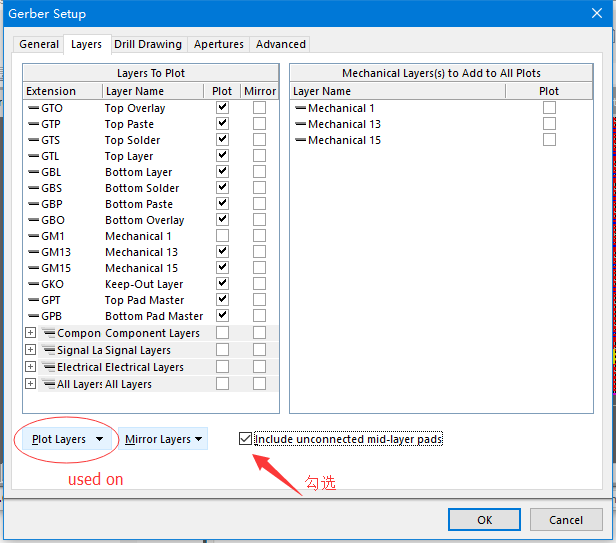

4. 左下角选择 used on 点上方框 右侧机械层的勾去掉
- 不勾选任何选项！
7.保证选第二项
8.确定 生成一堆文件，AD中自动打开的文件不必保存

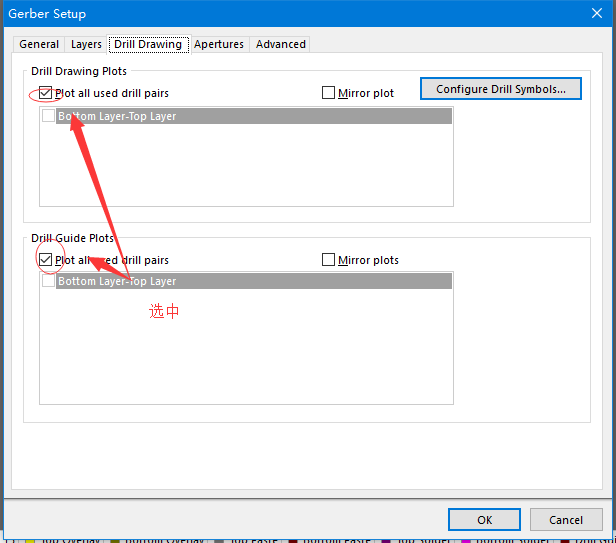

二、 第二步 钻孔定位
1.file –> Fabrication output –> gerber files
2.
确定生成一堆文件 三、 钻孔形状
1.
2.按图选择
确定 参考：
http://training.eeworld.com.cn/course/3911/learn#lesson/8347
第九集
