AltiumDesigner15.1导出3D PDF 图文教程

2019-07-14 10:14发布


ALtiumDesigner更新的速度就一个字,快! 不过从15.4.15出来,貌似很久都没有更新了,等了很久,今天终于出来了! O(∩_∩)O哈哈~,因为早就耳闻AD15.1会带有3D输出功能,能够直接输出到PDF!! 这个好玩的功能,怎么能错过! 本文就是叫大家怎么简单的玩这个功能的! 此功能,轩窗幽梦我,可是摸索了快半个小时的啊! 不过,现在基本搞明白了!下面分享一个!     首先打开你所绘制的PCB文件,如下图,就按照以往的功能打开就好了! 这个是以前画的一个小板子,本来是在本店出售的哈。。。。(原谅我打广告)
打开文件后,切换到3D模式。(直接按下数字键‘3’,或者在View菜单下,找到3DLayout Mode) 打开3D模式后,可以简单的旋转3D图形,按下Shift键和鼠标右键就可以旋转了。将3D视图调整到你认为最美观为止。。。注意,这个视图关乎到你输出的到PDF的主视图的哦。 然后点击File(文件菜单),选中Export(导出),便会出来PDF3D选项,选中,就会出来下面界面,自己输入文件名字,注意文件类型是PDF   点击保存后,出来下面界面,这个是导出3D  PDF的设置,一般保存默认就可以了   点击Export,导出,慢慢等待吧。。。。 ,文件越大,时间越长。。。。

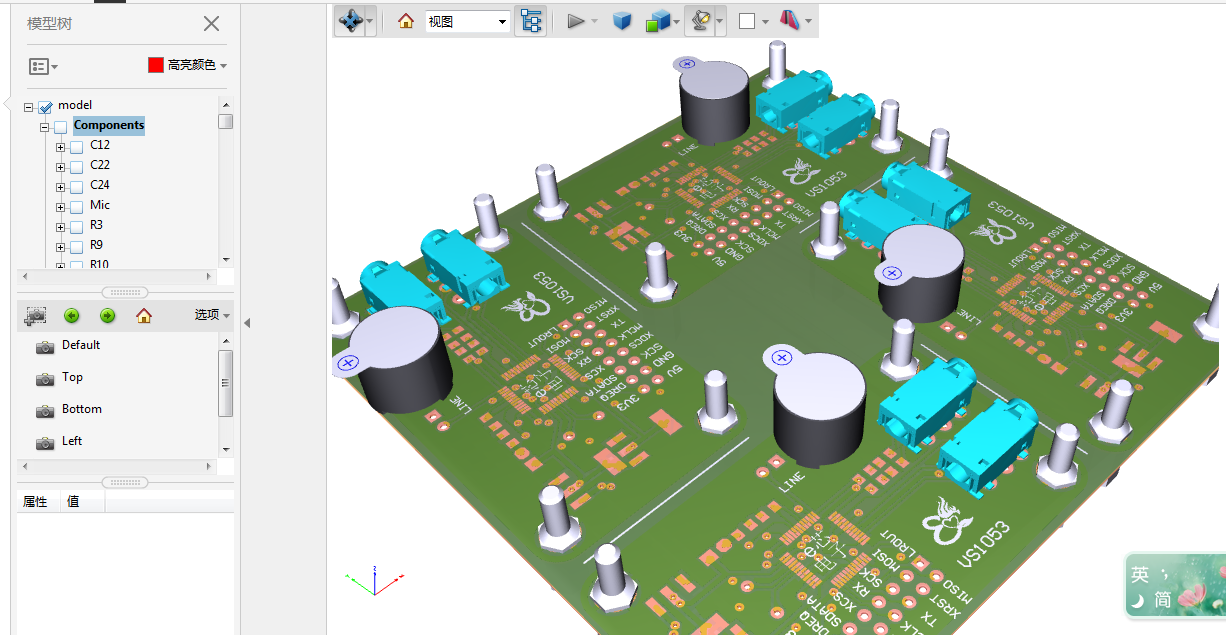

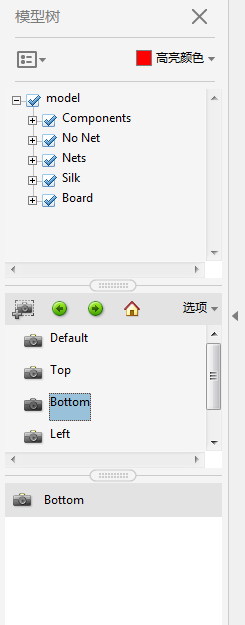

等待好了。。。。自动打开后的文件。有没有很给力!!     但是还有更给力的!这个现实是有物理连接的,视图在PDF是支持编辑的!! 随便旋转试试!在PDF的右边。可以选择你需要看的视角,比如点击Bottom,视图就会自动旋转到底面!
还有更给力的。哈哈,就是选择左上方的元件名,可以自由显示你需要看的元件!     好玩不??其实这个还是支持调 {MOD}渲染的!! 就是时间问题。就不一一写了,感兴趣的自己玩玩吧!!   最后提醒一点,PDF阅读器很重要! 本人一开始使用福昕的,文件导出来了,但是看不了,空白一片,然后马上安装了Adobe Acrobat Reader DC 。 好了,这期教程就到此结束,感谢大家的查阅!欢迎大家拍砖!
