一、Gerber格式 是PCB行业图像转换的标准格式。Gerber是可以用于驱动光绘机的文件文件，可以把PCB的布线数据转化为光绘机生产。Gerber和PCB工程文件的区别，类似HEX和原代码的区别，类似PDF和word的区别。由于不同的PCB设计软件的工程文件格式不统一，直接发Gerber给PCB厂商可以保证PCB加工的规范性和兼容性，同时Gerber格式不包含原理图还附带一些保密作用。
嘉立创的推荐Altium Designer的Gerber加工文件设置如下。 1、文件－》制造输出－》Gerber Files

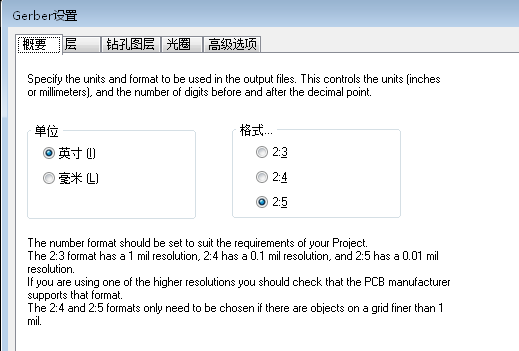

2、在‘概要’项中，单位选择英寸，厂商建议格式选择2:5最高精度。 其中，2:3,2:4,2:5代表文件使用的精度数据；2:3分辨率为1mil;2:4分辨率为0.1mil;2:5分辨率为0.01mil。

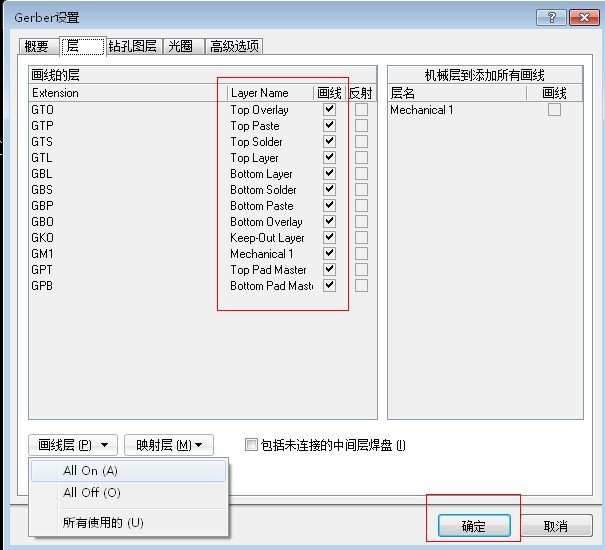

3、层设置里面‘画线层’全选，但是‘反射层’不选，否则会生成镜像的图像。

⒋、钻孔图层的钻孔绘制符号选“特征characters”用字母代表分孔图符号。 6、高级选项里面使用‘软件弧use software arcs’保证圆弧不被线段来近似替代。
选择确定，会在工程的Project Outputs文件夹下面生成Gerber文件。
二、钻孔文件转换 文件－》装配输出－》NC drill files
2、NC钻孔文件选项
三、生成了Gerber文件和钻孔文件后，把工程的Project Outputs文件夹打包压缩发送给PCB厂商就可以制作样板了。
