首先吐槽一下炎热的天气，EMMMMM，搞得本求一整天都非常烦躁，加上这次工作本求第一次拼板，网上到处找资料，所以更加烦躁，所幸有强大的开源后援团，本求搞了一天后顺利解决，下面就将AD拼板、MARK点放置、V-CUT说明这些碎片化的知识整理成一篇随笔，以供有需要的人参考。

       一、关于AD10拼板

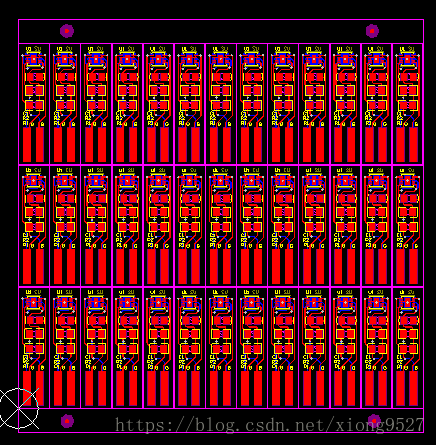

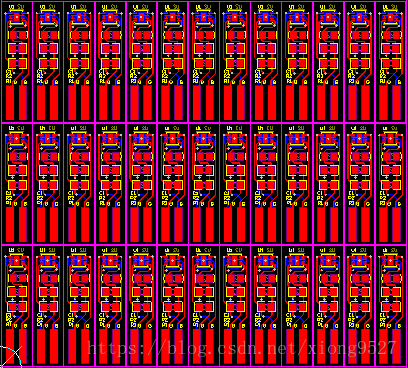

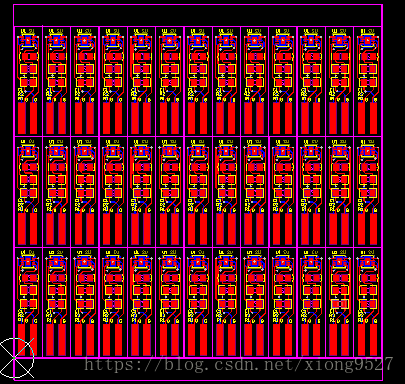

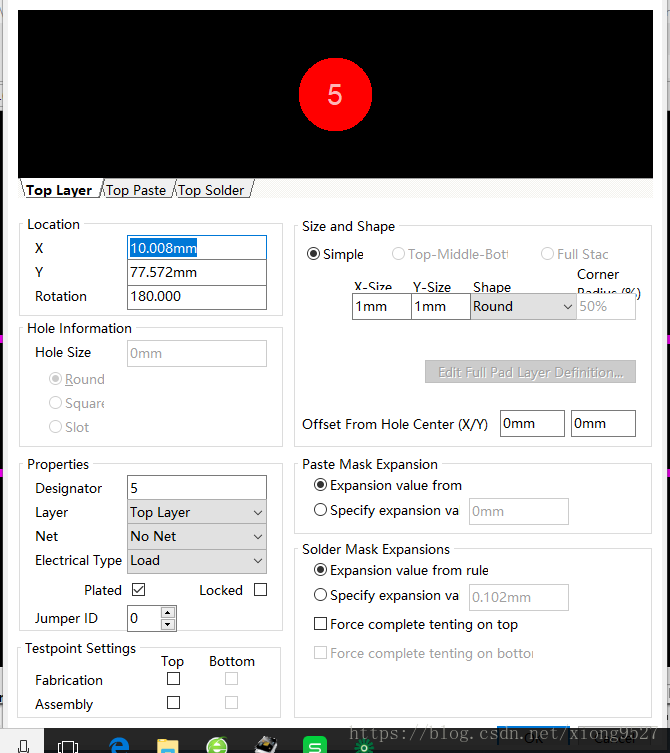

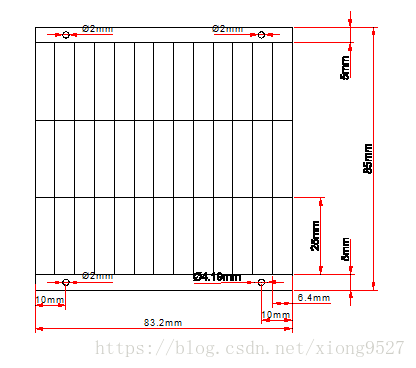

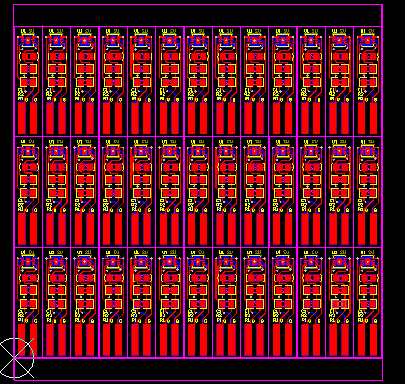

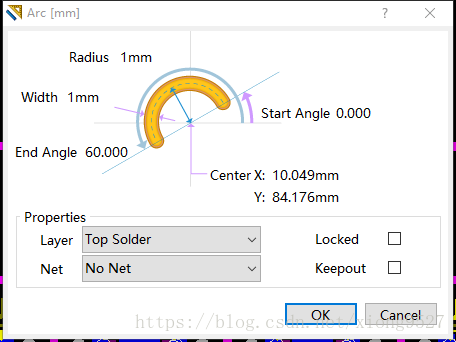

             拿下面一块小板举例，首先防止SET点，点击edit——origin——set，将原点放置在合适的位置　　　　                            左键拖动鼠标，将板子和框全部选中，然后ctrl+c，复制，此时会出来一个光标，将光标放置在板子右下角那个点，　　　　              选择edit——paste special，勾选第三个框，然后会出来第一个复制好的板，紧贴着自己原来的板放就好。　　　　　　　　　　　　　　　　接着再点击edit——paste special　　　　            出来的对话框选择paste Array 　　　　　　　　图中的12是输入你自己想要的板子数，X-Spacing是每块板之间的距离，因为我的板子宽是6.4，我想要让他们紧挨着，就选择6.4就可以了，想要每块板之间隔1MM，就选择7.4。             Y-spacing填0就行，Linear和Circular一个是生成直线，一个是生成圆周，自己可以试试看，这里我选择直线生成。点击ok              　　　　重复456前面几步，形成最后的图                        最后，加上边框，选择Keep-out-layer层，画出边框，我选择的是5MM，宽度可以根据自己板的大小来放置，如下图                  二、关于mark点的放置               放置一个焊盘，选择顶层，大小我一般选择1mm，如下                   在选择 TOP-Solder层，话一个圆，我们需要让它形成圆环，双击改变参数设置如下                    将圆环放置和焊盘重合，焊盘在圆盘中心，再将两个放置到边框上，四个脚各放一个，我放置的距离是离边框10MM，如下                     到此MARK点放置完毕。      三、关于V-CUT文件说明，这个只需要做一个图给厂家，并说明是拼版出货，大板多少片，小板多少片就可以了，一般V-CUT的角度是30度                        将此文件和导出来的gender文件一同发给厂家，说明使拼版出货，V-cut看清楚厂家对板子的工艺要求，就可以了。             到此一次拼版打板就OK了。
