0. 摘要:

        本文首先列出了DDR2布线中面临的困难,接着系统的讲述了DDR2电路板设计的具体方法,最后给出个人对本次电路设计的一些思考。本次设计中CPU的封装为BGA844-SOC-Y,DDR2的封装为FBGA84,DDR2的控制总线采用星形连接,使用的PCB软件为AltiumDesigner10,参考设计教程为《Altium Designer DDR2设计教学视频》[1]!

1. DDR2布线中面临的困难

1.1 DDR与CPU之间的布局[1]

(1)DDR2:内存与CPU的边缘间距建议5~8mm; (2)DDR3:排阻自身长度为2mm,排阻与CPU边缘间距建议3mm,排阻与内存边缘间距建议3mm。

1.2 如何设置Width(信号线宽)和Clearance(安全间距)?

        在封装BGA844-SOC-Y中,焊盘的直径为18.9mil,焊盘间距为39.37mil,两个焊盘之间的间隔为20.47mil,要想从BGA中引出所有的信号线,必须合理的设置Width和Clearance等规则。
图1 BGA844-SOC-Y焊盘间距
        在《DDR布线规则与过程》[2]一文中,交代了线宽与线距的设置规则: (1)DDR的供电线线宽建议8mil以上,信号线默认线宽为5mil; (2)线与线间距建议采用2W原则为8mil,线与其它sub-class的间距为5mil; (3)CPU与DDR的区域规则:走线线宽为5mil,允许最小间距为3.3mil;         在博通BCM53344开发板中,CPU采用1006-pin FCBGA封装,DDR3采用FBGA封装,在BGA的区域内,线间距设为3.098mil,如图2所示,线宽设为3.902mil,如图3所示。
图2 线距规则
图3 线宽规则

1.3 网络分类与差分线的设置

        在《DDR2信号分类及等长设计》[3]一文中,DDR2可以分为以下三类:
(1)差分时钟信号:CLK_N,CLK_P;
(2)数据线DQ0~DQ15,数据掩码信号DQM0,DQM1,数据选通信号DQS*_N,DQS*_P;
(3)地址线/控制线:除数据,时钟外的其他信号,如A0~A12,WE,CS,BA0~2,CKE等;
        可以设置为以下几个class规则:
(1)DATA_L_BUS:Q0~DQ7,DQM0,DQS0_N,DQS0_P;
(2)DATA_H_BUS:Q8~DQ15,DQM1,DQS1_N,DQS1_P;
(3)ADDR_BUS:除数据线外的其他信号;
(4)CLK_DIFF: CLK_N,CLK_P;

1.4 如何确定小T点与大T点的位置?

        如图4所示,小T点对应于DDR2焊盘扇出后的过孔C与D,C与D点扇出的走线方式必须保持一致。大T点对应于地址/命令总线的分支点过孔B,在DDR做等长布线时,地址/命令总线Net-Class(网络类)每条网络满足: (1)AB+BC=AB+BD; (2)每条网络的总长度(AB+BC+BD)均相等。         为了降低DDR等长布线的难度,通常将大T点设在C与D的对称轴上,假如大T点没有落在C与D的中轴线上,该怎么办? 在《用Altium Designer实现DDR2的等长布线》[4]和《Altium Designer 中 DDRII SDRAM 的等长布线》[5]中给出了解决办法,文中使用了AD里面的From-To Editor 网络编辑器,将同一个网络在T点处划分为3个部分,然后通过设置焊盘到焊盘之间的等长来实现DDR的等长布线,有兴趣的读者可以查看原文!
图4 选取大T点

1.5 BGA自动扇出与手动优化

        在使用AD10给BGA自动扇出时,需要注意一下几点: (1)在执行自动扇出前,BGA上的所有焊盘均不能连线,否则自动扇出无法完成! (2)FBGA84封装的DDR2在进行自动扇出时,扇出的效果非常差,必须使用手工扇出。         对CPU和DDR2进行自动扇出,可分别得到图5和图6所示所示结果。
图5 CPU自动扇出

图6 DDR2自动扇出效果

1.6 如何控制等长误差

        在《DDR2信号分类及等长设计》[3]一文中,等长误差如下设置: (1)所有信号线参考差分时钟的长度作等长;
(2)DATA_L_BUS共11根走在同层,与差分时钟的长度误差25mil;
(3)DATA_H_BUS共11根走在同层,与差分时钟的长度误差25mil;
(4)ADDR_BUS:与差分时钟的长度误差200~300mil;         在视频《Altium Designer DDR2设计教学视频》中,作者给出了如下的等长误差,记地址/控制网络类(包括差分时钟)的等长目标为L1,数据网络类等长目标为L2,则: (1)在地址/控制网络类中,差分时钟长度设为L1,其它等长误差控制在L1±200mil之内; (2)数据网络类等长误差控制在L2±25mil之内,同一组之间作等长即可; (3)L1与L2满足:0<L1-L2<1000mil!

2. DDR2等长布线

2.1 区域规则ROOM讲解

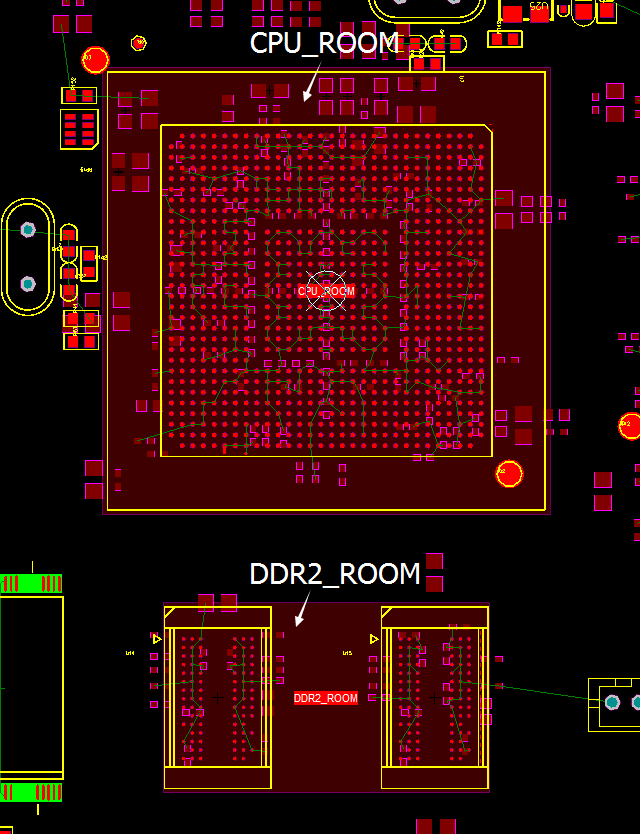

Q:如何放置ROOM?         执行Design→Rooms→Place Rectangular Room,给CPU和DDR2添加ROOM,添加后将ROOM名称分别修改为“CPU_ROOM”、“DDR2_ROOM”,如图7所示。
图7 添加ROOM

2.2 区域规则设置

(1)如何设置规则? 执行Design→Rules...即可进入规则编辑菜单。 (2)如何定义ROOM内的规则?         进入规则编辑器后,首先点击需要编辑的规则并右击新建“new rule...”,接着先点击新键的规则,然后在“Where The First Object Matches”一栏选择“Advanced(Query)”,在“Full Query”一栏填入“withinroom('name_ROOM')”,最后Apply并单击OK即可!         上面的name_ROOM为ROOM的名称,输入语法时请切换为英文输入法,如果需要同时给多个ROOM定义规则,其语法为:withinroom('name_ROOM')&withinroom('name1_ROOM')&withinroom('name2_ROOM')。 (3)如何给PCB定义规则?         为了引出BGA内部走线,规则中的Clearance和Width进行如下设置: Clearance设置方案(优先级从下到上依次递增): Clearance_CPU : 4 mil       withinroom('CPU_ROOM')            Clearance_DDR2 : 4.4 mil      withinroom('DDR2_ROOM') Clearance : 5 mil        Width(最小 / 推荐 / 最大)设置方案(优先级从下到上依次递增): Width_PWR : 12 / 12 / 120 mil   Width_CPU : 4 / 4 / 4 mil            withinroom('CPU_ROOM') Width_DDR2 : 4.4 / 4.4 / 4.4 mil         withinroom('DDR2_ROOM') Width : 5 / 5 / 5 mil 说明:Width_PWR为电源网络的线宽规则!

2.3 过孔、网络CLASS及差分线的设置

(1)如何给PCB定义Via(过孔)的规则? Via(内径 / 外径)设置方案(优先级从下到上依次递增): RoutingVias_DDR2 : 8 / 16 mil        withinroom('DDR2_ROOM')     RoutingVias : 10 / 22 mil   (2)如何设置网络Class DDR2的所有网络,可以分为以下3类: 电源地信号,数据信号,时钟、地址、控制类信号。 执行Design→ Classes...,调出类设置界面,按下方的规则对网络进行分类: 网络类 包含子网络 POWER_CLASS GND、VREF、VCC1V8、VTT DATA_CLASS Data0-7:DRAM0_D0~7、DRAM0_DM0、DRAM0_DQS0_N、DRAM0_DQS0_P; Data8-15:DRAM0_D8~15、DRAM0_DM1、DRAM0_DQS1_N、DRAM0_DQS1_P; Data16-23:DRAM0_D16~23、DRAM0_DM2、DRAM0_DQS2_N、DRAM0_DQS2_P; Data24-31:DRAM0_D24~31、DRAM0_DM3、DRAM0_DQS3_N、DRAM0_DQS3_P; ADD_CLASS DRAM0_A0~13、DRAM0_BA0~2、DRAM0_CAS#、DRAM0_CLKE、DRAM0_CLK_N、DRAM0_CLK_P、DRAM0_CS#、DRAM0_ODT、DRAM0_RAS#、DRAM0_WE# 网络归类后效果如图8所示。
图8 网络分类
(3)如何设置差分线? 在软件左侧栏中,选择“Differential Pairs Editor”项目,将DDR2的时钟和DQS信号归为差分对,如图1.10所示: 差分对DRAM0_DQS0:DRAM0_DQS0_N、DRAM0_DQS0_P; 差分对DRAM0_DQS1:DRAM0_DQS1_N、DRAM0_DQS1_P; 差分对DRAM0_DQS2:DRAM0_DQS2_N、DRAM0_DQS2_P; 差分对DRAM0_DQS3:DRAM0_DQS3_N、DRAM0_DQS3_P; 差分对DRAM0_CLK:DRAM0_CLK_N、DRAM0_CLK_P。
图9 添加差分对

2.4 小T点设置

        DDR2手动扇出效果图如图10所示,封装中心处的过孔对应为小T点,两个小T点的中点对应大T点所在的位置。 完成小T点的设置主要分为以下几步: (1) 对左侧的DDR2进行手动扇出; (2)全选DDR2扇出的走线和过孔,对已选对象进行复制并以左上第一个焊盘作为参考点; (3) 将所选对象复制到右侧DDR2上,十字光标对准左上第一个焊盘! 以上操作也可称作走线与过孔的复用!
图10 小T点设置

2.5 大T点设置

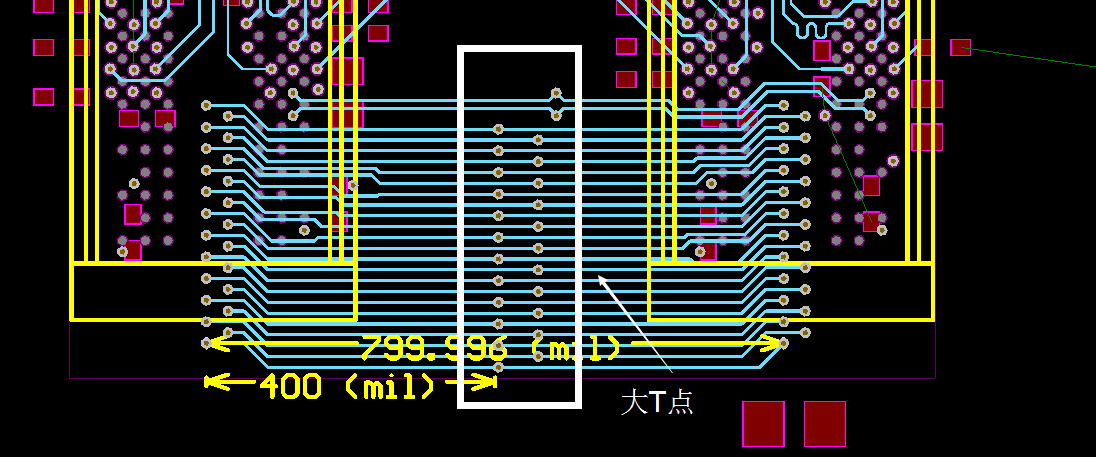

        将图10的小T点依次连接,并在两个小T点的中心打上过孔(即大T点),完成后效果如图11所示。在连线时请注意以下细节: (1)大T点的位置是允许一定的误差的,不需要绝对的中心! (2) 绕线时需要优化电源过孔的布局; (3)小T点(过孔)之间的水平与垂直间距需要保持在30mil以上! (4)大T点与小T点放置完后,请进行上锁设置,防止误删!
图11 大T点设置

2.6 CPU自动扇出

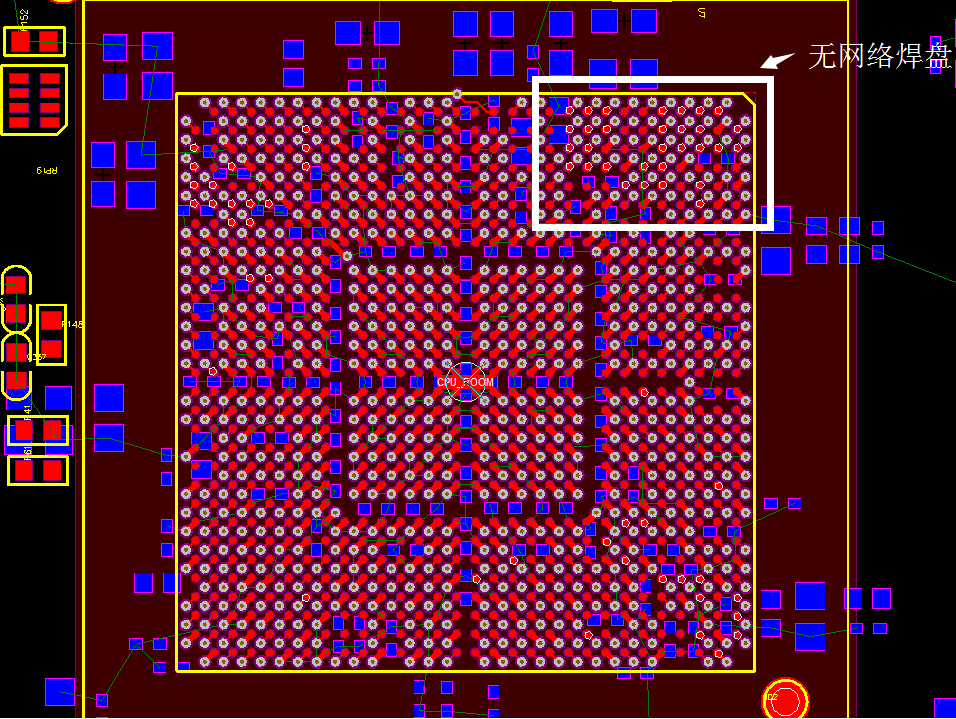

        执行Auto Route→Fanout→Component,点击CPU封装即可完成CPU的自动扇出,扇出效果如图12所示。由于规则的设置,电源类管脚扇出线宽为12mil,信号管脚扇出线宽为4mil,下图中打白 {MOD}圆圈的管脚为无网络的焊盘。
图12 CPU扇出

2.7 数据互联

        数据类总线分为两部分互连,一部分走顶层,另一部分走L3层!如图13所示,为数据网络类DATA0-[D8-15]和DATA0-[D24-31]在顶层的连线效果图。
图13 顶层DDR数据线互连

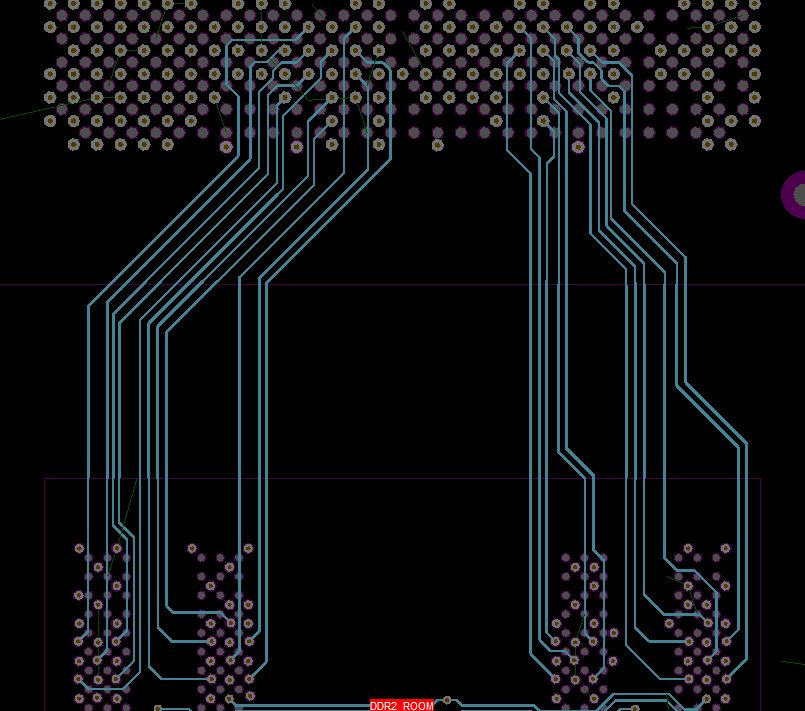

如图14所示,为数据网络类DATA0-[D0-7]和DATA0-[D16-23]在L3层的连线效果图。
图14 L3层DDR数据线互连

2.8 地址线T点互连

        地址与控制类总线分为两部分互连,一部分走顶层如图15所示,另一部分走底层如图16所示。
图15 顶层控制、地址类总线连接

图16 底层控制、地址类总线连接

 2.9 寻找等长目标

        如图16所示,为地址类网络长度分布,根据网络长度分布,选择3000mil作为地址类网络的等长目标,等长误差控制在±200mil以内。根据作者描述,地址类与数据类网络长度差应小于1000mil,所以将数据类网络等长目标控制在2000mil,数据类网络之间的等长误差控制在±25mil以内。

2.10 走等长线

(1) 如何走等长线? 普通信号线,按快捷键T+R,差分线按T+I,进入等长布线状态。等长布线时,W键上方的1、2、3、4依次对应拐角弧度减小、拐角弧度增大、蛇形线间距减小、蛇形线间距增大等功能! (2)地址类等长 顶层:
图17 顶层地址网络等长
底层:
图18 底层地址网络等长

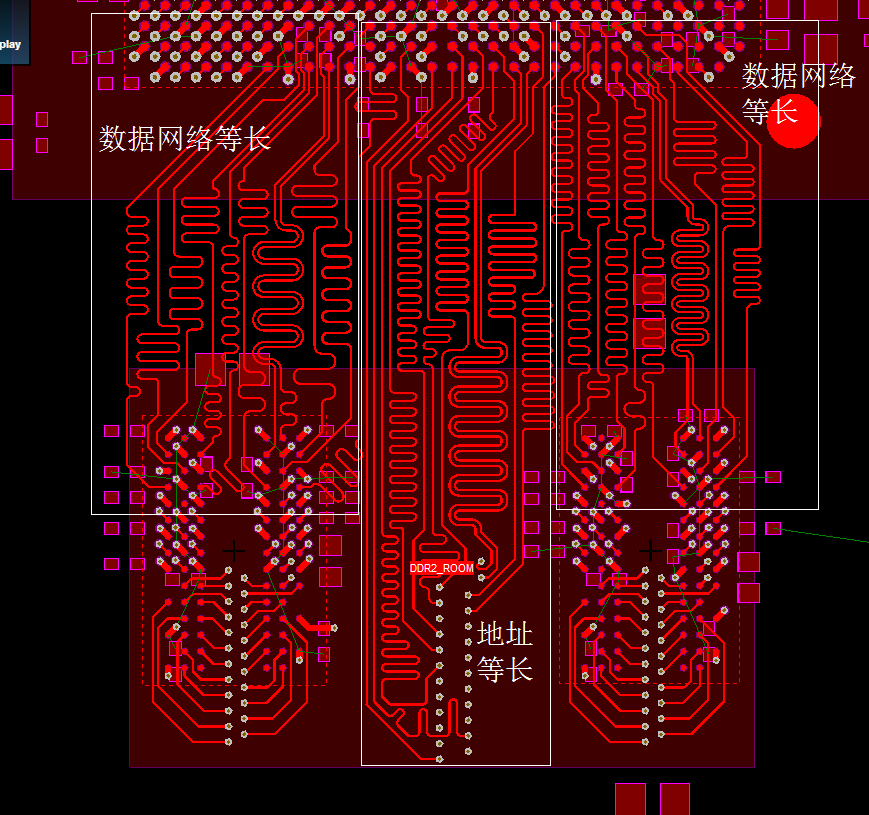

  (3)数据类等长 顶层
图19 顶层数据网络等长
底层
图20  L3层数据网络等长

2.11 等长输出

在Nets查看栏中,复制需要等长网络的名称和长度等属性,粘贴到Excel中并加以整理,即完成了DDR2等长信息的输出!

3. 个人思考

3.1 为何同一根信号线在不同区域(CPU_ROOM、DDR2_ROOM、其它)的线宽会不一样?

(1)在其它区域(DDR与CPU的中间区域)走5mil的线,是通过阻抗匹配计算出来的结果; (2)在CPU_ROOM内走4mil的线是为了使信号线从BGA内部扇出,那么信号线在其它区域为什么不用4mil的线呢,这里可能是考虑了成本的原因(线宽越小成本越高)。在不影响DDR2性能同时又要使信号线成功扇出的情况下,必须使信号线拥有多重线宽规则(个人猜测,没有证实过)!

3.2 如何最大化利用好布线空间,同时减小信号线间的串扰?

        如何最大化利用好布线空间:地址总线的布线空间最紧张,需要优先布局,相邻信号线走蛇形线的区域应错开,走完所有的地址类信号线再走数据类信号线!减小信号线间的串扰,可通过增加信号线之间的安全间距来实现,具体方法有: (1)先改变全局的clearance规则(优先级设为最高),比如设为10mil,如果出现报错提示可暂时忽略,走完等长线后再改回原有规则; (2)在走线的侧边直接画出一条无网络的铜线,走完信号后再删除该铜线; (3)修改等长控制参数中的振幅。

3.3 相同模块之间的复用

在第2.4小节中,将左侧DDR2的扇出铜线和过孔进行复用,可以明显缩短其它DDR2所需的扇出时间!

4. 尾巴:

      本文是我首次接触高速电路设计的一次尝试,通过文章的形式记录下学习的点滴。本次设计并不是一个完整的工程,在DDR2滤波电容的放置与优化、DDR2信号完整性仿真、以及PCB阻抗匹配的计算等方面均未涉及,由于个人能力有限,文章难免有错误,希望大家能够给出宝贵的建议!

5. PCB工程下载地址

DDR2 PCB工程文件下载地址(新手可下载练练手): https://download.csdn.net/download/snaking616/11026466
