ADS1256原理图/PCB电路设计使用经验

2019-07-14 10:24发布

今天给大家分享一下ADS1256的一些相关知识经验,希望对大家有所帮助。

整体原理图

在这里插入图片描述

整体PCB

在这里插入图片描述

芯片特点:

  • 24位△-∑型高性能模数转换器
  • 提供高达23比特的无噪声精度
  • 数据速率高达30kSPS(次采样/秒)
  • 0.0010%非线性特性(最大值)
  • 8通道输入:可同时采集8路信号输入

设计经验建议

1、信号输入建议采用如下设计,添加RC低通滤波器
在这里插入图片描述
2、稳压芯片本人这里采用的是RT9193,各位朋友可以根据自己的需求来设计,RT9193价格很便宜,本人调试过程中也完全可以胜任
在这里插入图片描述
3、数据接口的电阻记得千万别加太大,100Ω或者33Ω都可以的
在这里插入图片描述

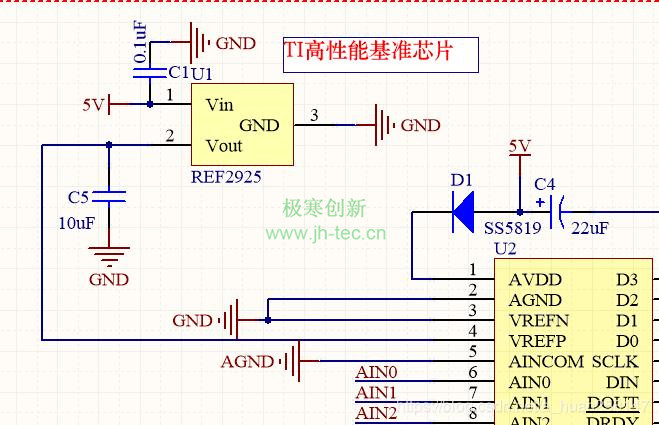

4、基准芯片本人采用的是TI的REF2925,推荐使用2.5V的基准电压,具体稳压芯片型号可自己选择,建议使用TI的基准源。
在这里插入图片描述
5、数字地和模拟地建议用0Ω电阻隔开
在这里插入图片描述
6、在设计PCB的时候 ,应将外部晶振尽可能地靠近ADS1256
在这里插入图片描述
7、如果用该芯片处理微弱信号,建议采用比例测量! 下面是文章源地址,附有PCB和原理图源文件,仅供大家学习和技术交流~~~
http://www.jh-tec.cn/archives/217
