Altium怎么进行线路的开路检查

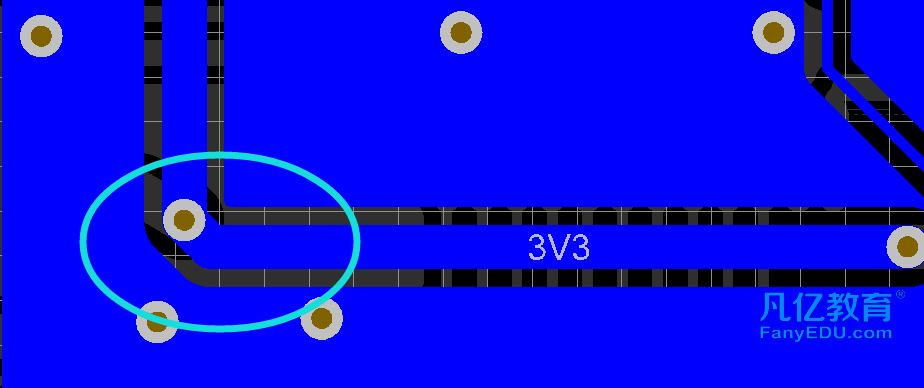

在用Altium设计pcb时线段的连接没有连接到中心，看起来是连上的，实际他并没有连接上（就连drc检查都有时检查不出来），这样就容易出现虚焊，对自己造成损失。所以，在画完板后，对PCB进行开断路的检查是非常必要的。下面就来介绍一个常用的小方法：
对已完成的pcb文件进行复制备用。
在AD中将复制的pcb文件打开，把铜皮隐藏，对线进行全局操作，把线宽全部改成1mil。
对改的pcb进行DRC检查，找出断路的地方。
修改板 原板
4.对照修改的pcb上断路的地方，在原板上进行修改。
更多精彩技术文章，请关注凡亿PCB公众微信号：
