Cadence Allegro用Dimension画板子长宽等结构图

2019-07-14 10:26发布

站内文章 / 电路设计
12709 0 1349
现在很多独立开发的朋友们自己画了板子，然后就想做个外壳。但是，不知道怎么把自己的板子的外观带精确数字的工程图纸交给结构工程师设计。只能使用测量、show measure的方式生成图纸给结构工程师。其实，Cadence Allegro中提供了Dimension工具来帮大家实现这个功能。
**顺便说一句**Dimension是尺寸的意思

画出Dimension的效果：

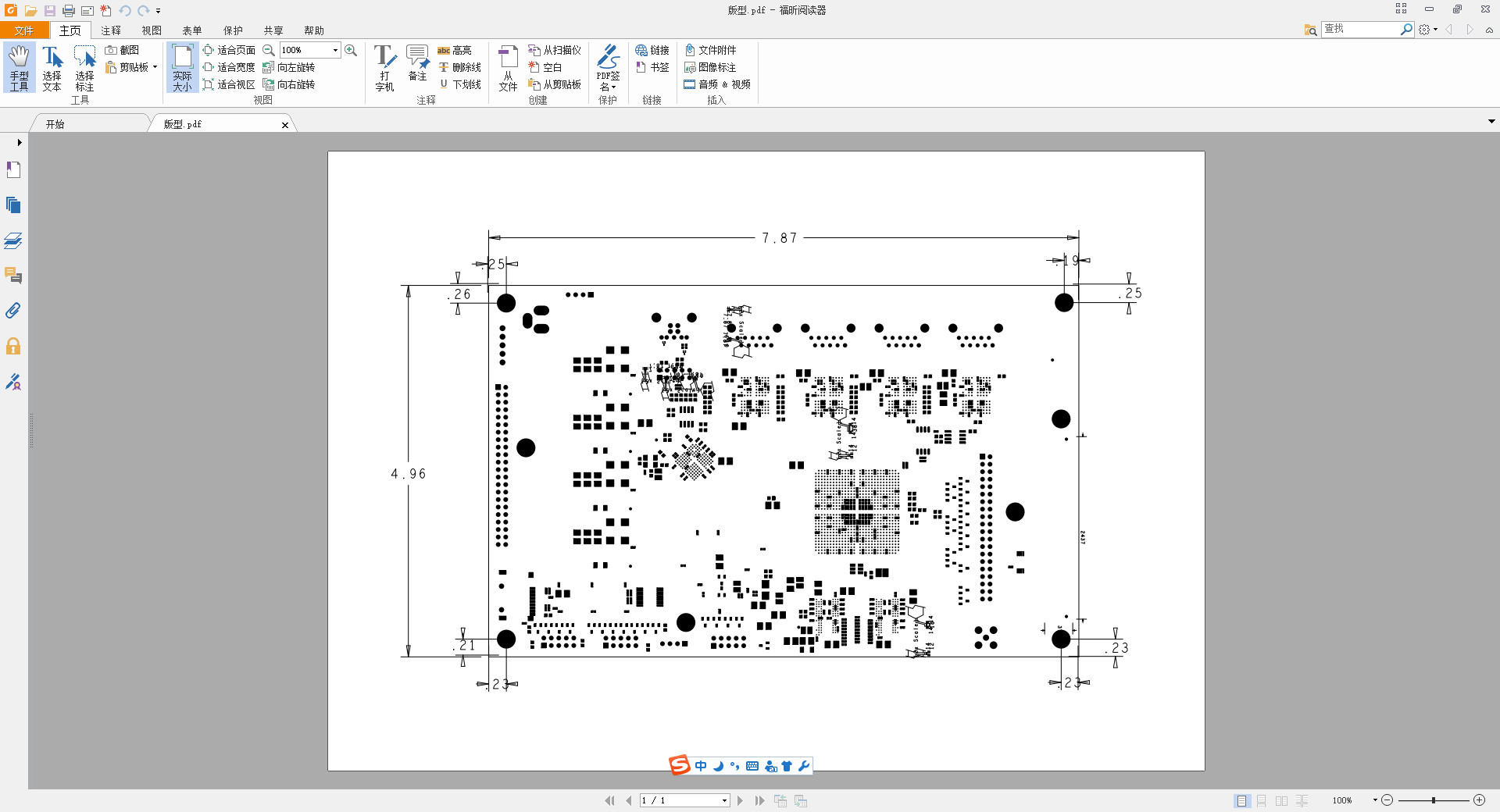

画出Dimension的效果图

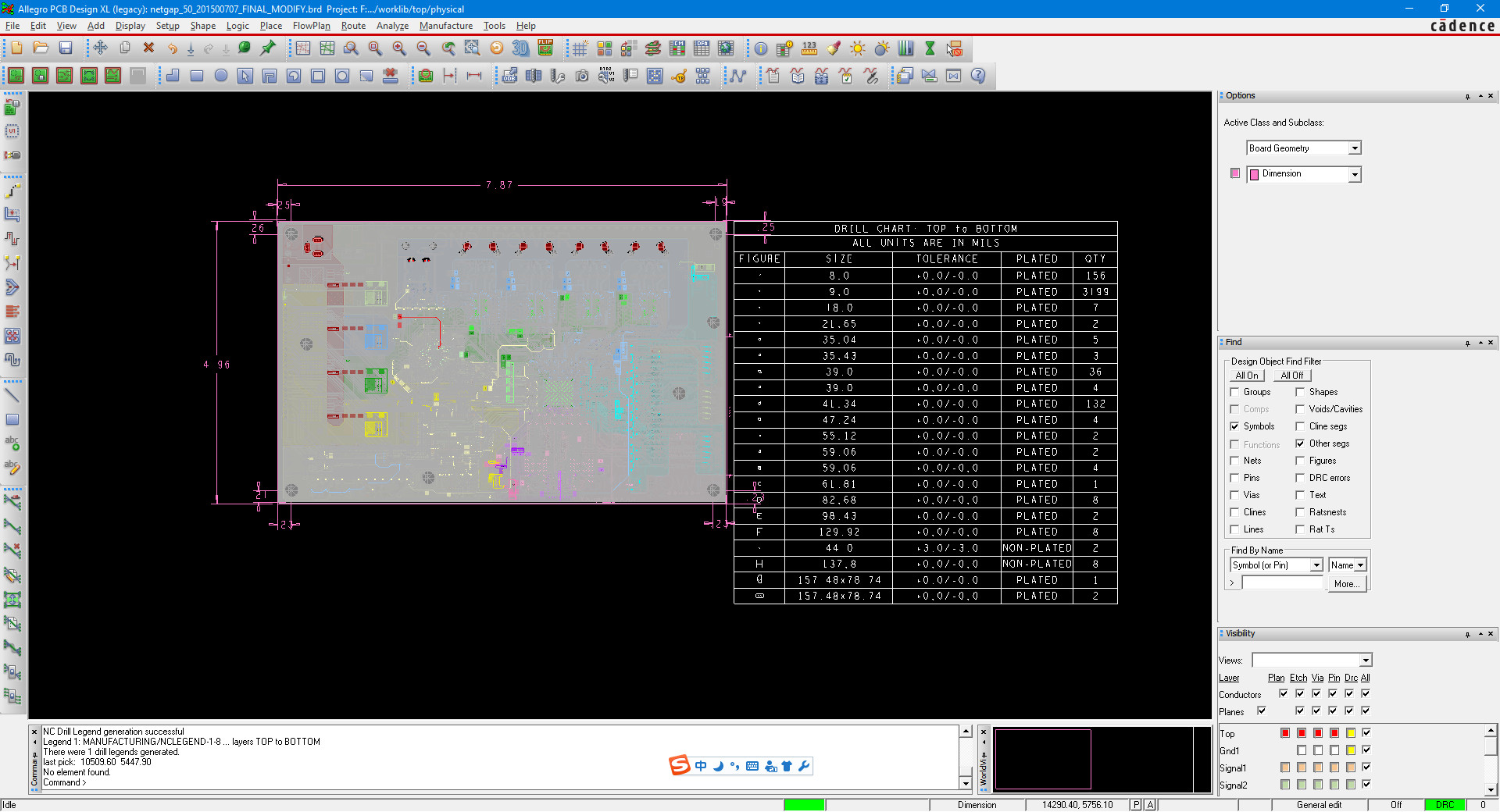

画出Dimension的效果图

那下面来看看怎么画Dimension

首先你要有块画完的板子

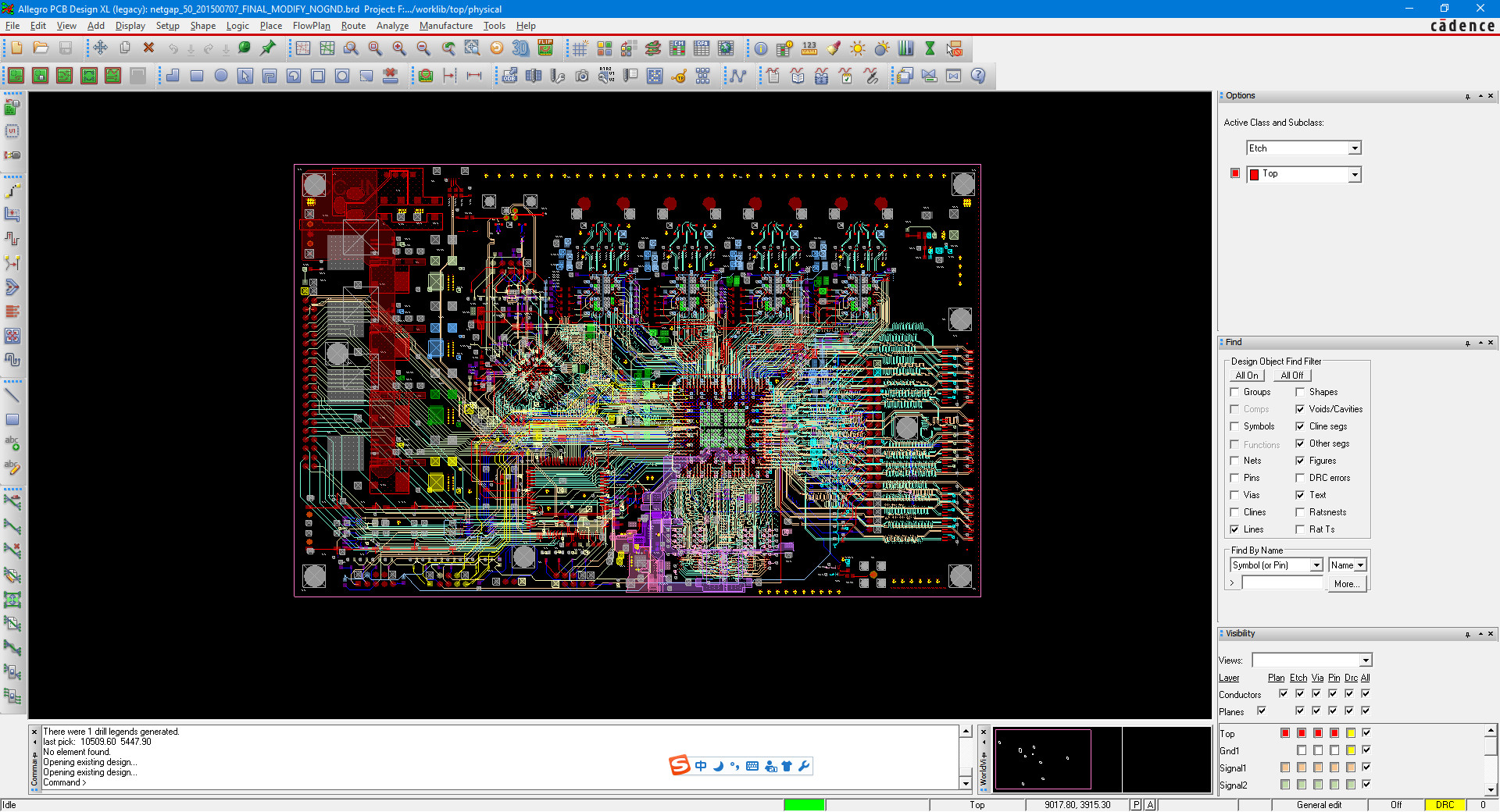

板子

点击菜单栏的manufacture->Dimension Environment

然后在设计区，右击鼠标，选择Linear Dimension

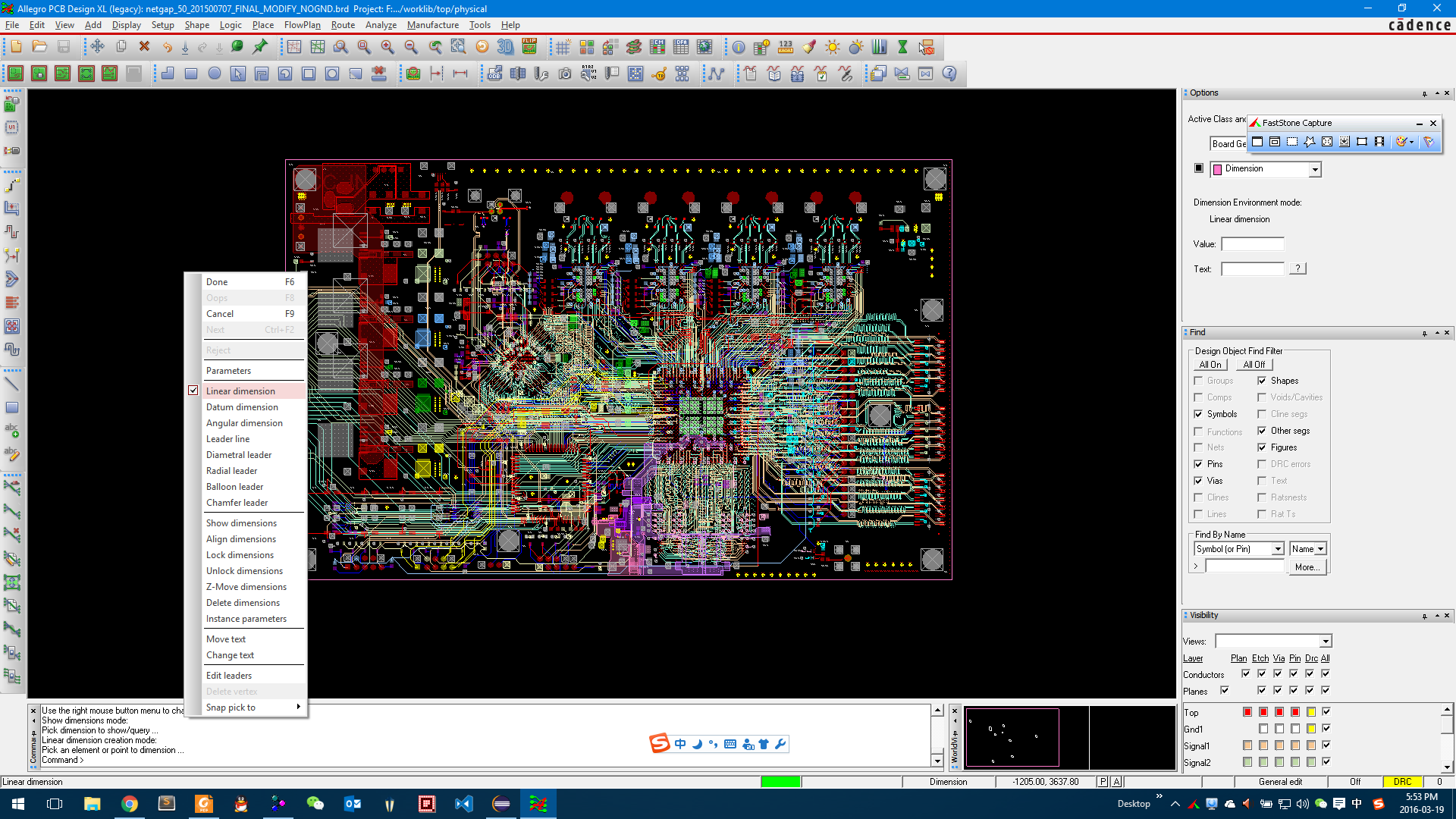

Linear Dimension

然后点击板子的边框（Board Geometry/Outline），并向上拖动，就会显示此边的Linear Dimension，如果不显示，注意一下你Board Geometry/Dimension的颜 {MOD}

同理画出宽的尺寸

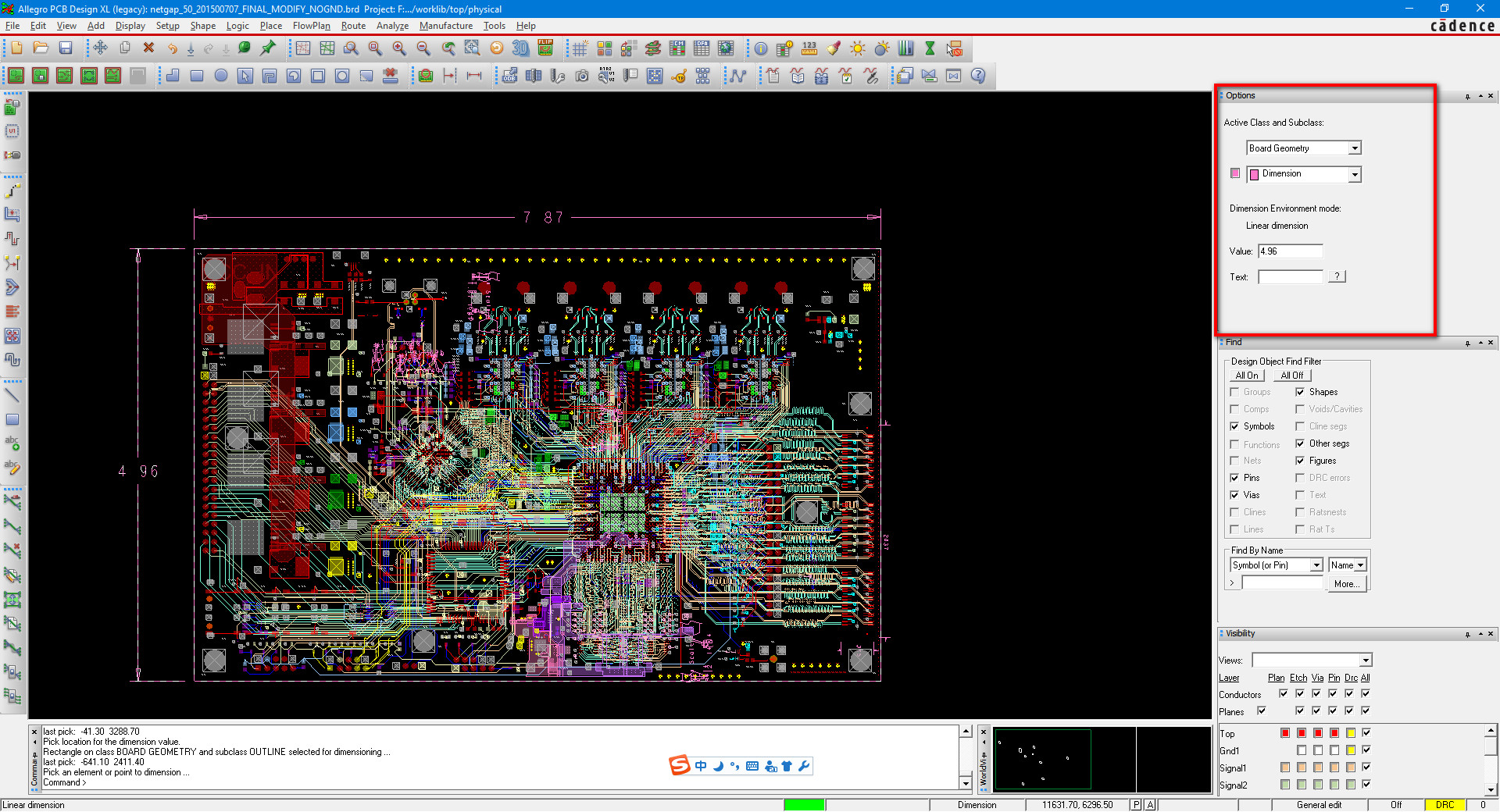

板子长宽

接下来是固定点的位置，依旧在Dimension Environment中，右击选择Linear Dimension，然后依次点击想要测量的定位孔和相距边。再拖拉即可

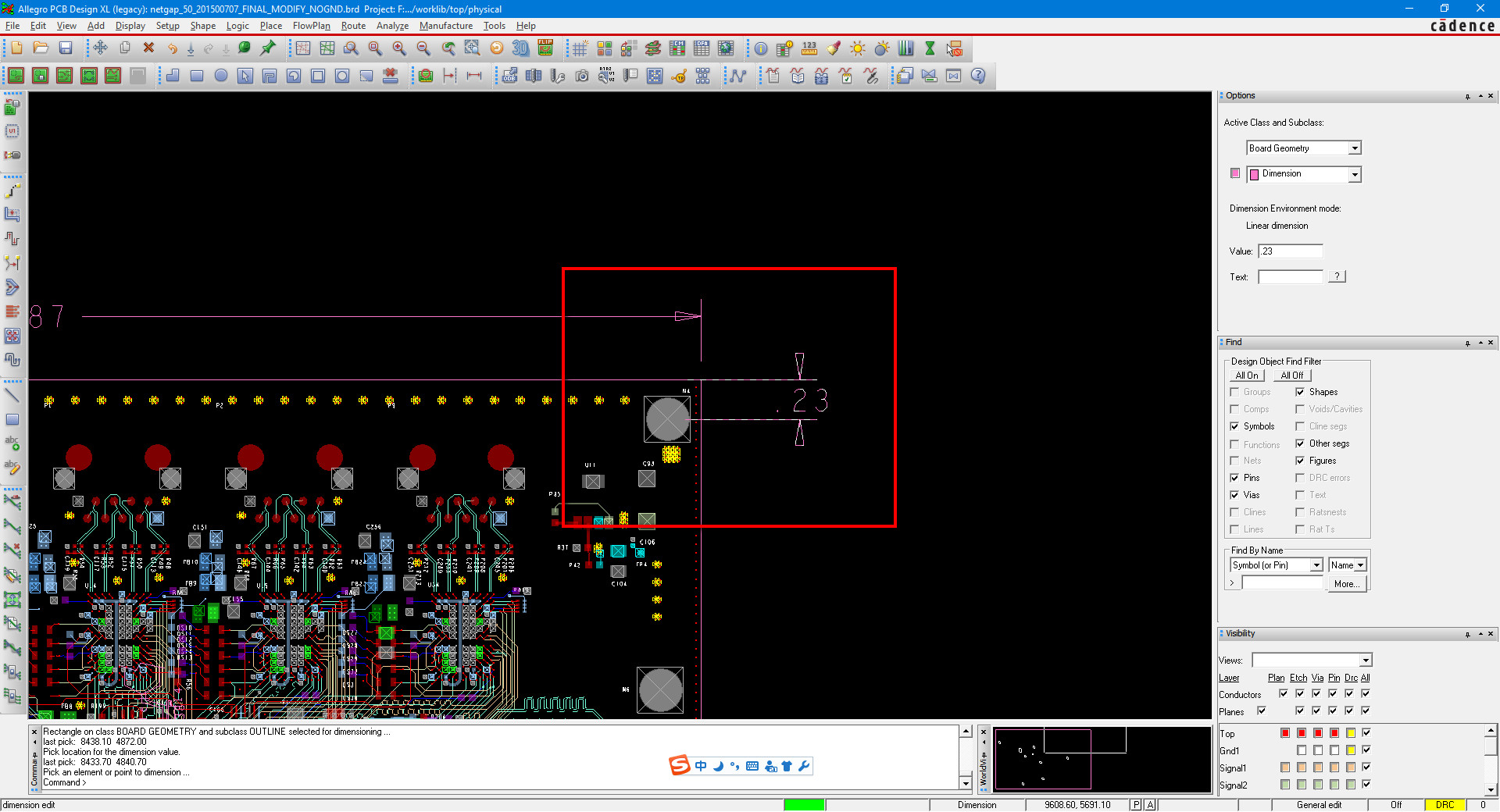

定位孔距离

在Dimension Environment中，右击，可以选择“Parameters”来改变现实单位，以及还有很多的删除、修改功能，大家可以自己摸索一下。

然后就去打印吧！
Cadence Allegro 生成PDF，打印PCB

添加孔径表格的方式：Manufacture->NC->Drill Legend然后一路ok即可

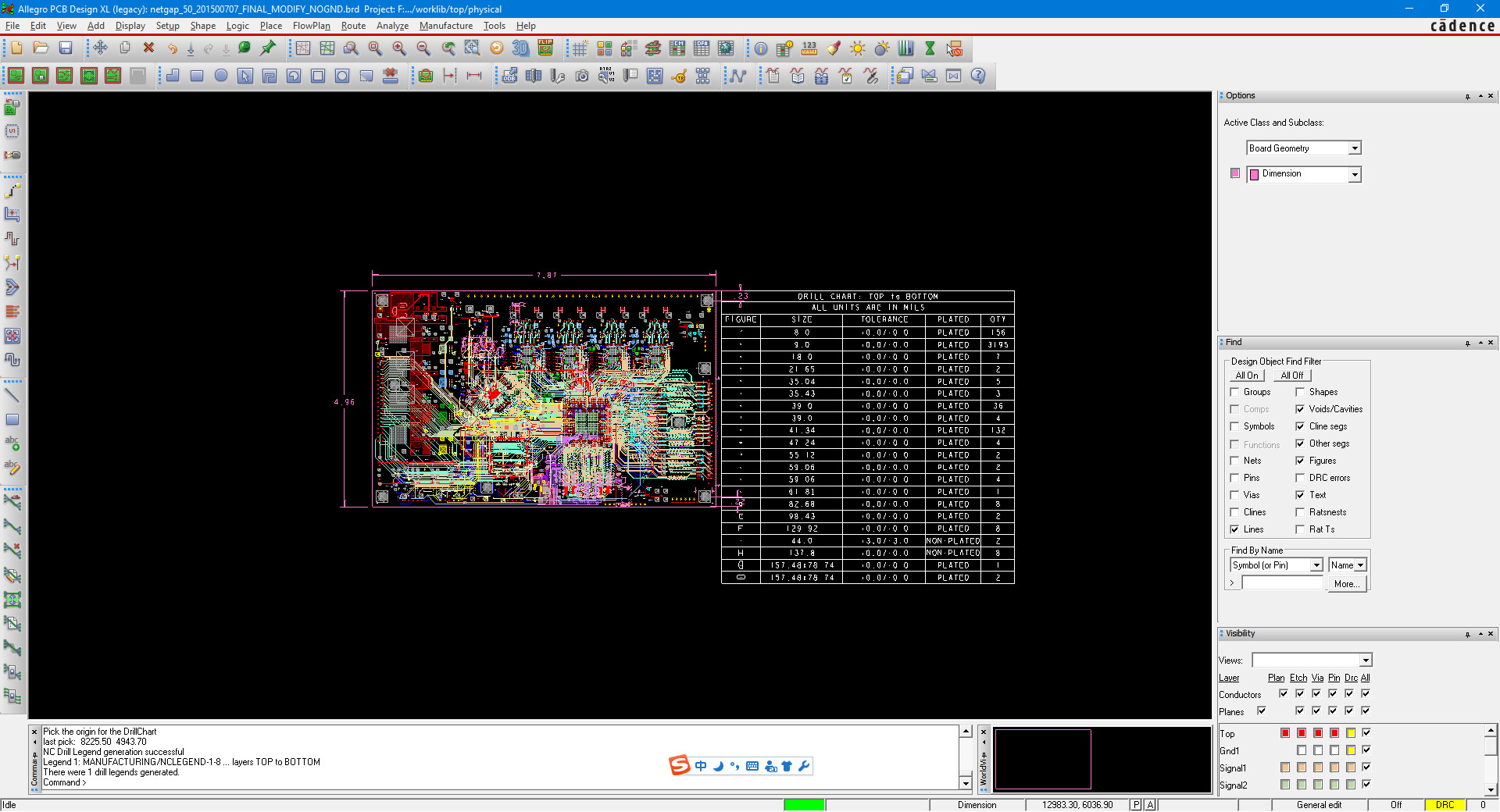

钻孔表
