产品简介

GR3399金手指核心板，是深圳葡萄雨技术有限公司推出的基于瑞芯微（ROCKCHIP）的RK3399( 六核64位)芯片的产品平台。 GR3399开发平台采用国内优秀芯片厂商瑞芯微（ROCKCHIP）的六核64位“服务器级”处理器RK3399；RK3399使用了双“服务器级”核Cortex-A72 + 四核Cortex-A53的大小架构，主频高达2.0GHz，新的内核相比以前的A15/A17/A57核心设计可以提供高达100%的性能提升。 集成ARM Mali-T860 MP4图形处理器，支持OpenGL ES1.1/2.0/3.0/3.1，OpenVG1.1，OpenCL，Directx11，AFBC(帧缓冲压缩)，如此强大的GPU可以应用到计算机视觉、机器学习、4K 3D渲染等许多实际应用中，更能支持H.265 HEVC和VP9、H.265编码，4K HDR。 拥有双MIPI-CSI接口和双ISP，PCIe，USB3.0，USB2.0，TypeC等丰富接口。 GR3399开发平台除了采用性能强大的RK3399外，还配备了2GB/4GB DDR3，8GB/16GB/32GB eMMC高速存储器，独立的电源管理系统，强大的网络扩展能力，丰富的显示接口，支持Android7.1，linux，debian等操作系统，性能和体验得到极致的发挥。 GR3399开发平台采用金手指形式核心板＋底板方式设计，核心板安装固定方便，可扩展性强，多达 313 PIN，运行速度高达 2.0GHz。PCB 采用 8 层沉金工艺设计，具有最佳的电气特性和抗干扰特性，工作稳定可靠。

核心板特性

• 最佳尺寸，即保证精悍的体积又保证足够的 GPIO 口，仅 82mm*60mm 。
• 使用 RK808 PMU 电源管理设计，保证工作稳定可靠。
• 支持多种品牌，多种容量的 emmc，， 默认使用 8GB emmc。
• 使用单通道 DDR3 设计，默认支持 2GB 容量，可定制 4GB 容量。
• 支持电源休眠唤醒。
• 支持 android7.1，linux ，debian 等操作系统。
• 支持千兆有线以太网。
• 支持HDMI2.0。
• 丰富的显示接口，驱动2K屏。
• 产品稳定可靠，拷机 7 天 7 夜不死机。
• 已经大批量供货，绝对稳定可靠，拷机7天7夜坚决不死机
• 在海内外已有上千百家企业合作，成熟案例数不胜数
• 批量价格非常实惠，减轻您的产品成本压力

核心板参数

结构参数

• 外观：邮票孔方式
• 核心板尺寸：82mm*60mm*3mm    ［业界最小］
• 引脚间距：1.1mm
• 引脚焊盘尺寸：1.3mm*0.7mm
• 引脚数量：313 PIN，满足用户各类扩展需求    ［引出脚最多］
• 工艺：采用 8 层沉金工艺设计，PCB台资大厂制作    ［独家支持］

系统配置

• CPU：RK3399， Cortex A53 四核 1.4GHz + A72 双核 2GHz，被认为是近几年最有前途的 ARM处理器
• 内存：使用单通道 DDR3 设计，标配 2GB，可定制 4GB    ［标配 2GB，可定制 4GB］
• 存储： 4GB/8GB/16GB/32GB emmc 可选，标配 8GB    ［标配 8GB，可定制 4GB/16GB］
• 电源IC：RK808，支持动态调频；    ［独家支持］
• 图形处理器：Mali-T860 MP4，四核GPU,支持OpenGL ES 1.1/2.0/3.0/3.1，Openvg1.1,OpenCL，Directx11,支持4K VP9 和 4K 10bits H265/H.264视频解码，可达60 fps,1080P多格式视频解码 1080P视频解码，支持H.264，VP8格式    ［独家支持］
• 以太网：使用 RTL8211E 千兆以太网 PHY；    ［独家支持］

接口参数

• 显示接口：支持双路LVDS、MIPI 接口，eDP输出    ［独家支持］
• Touch 接口：电容触摸，可使用 USB 或串口扩展电阻触摸
• 音频接口：AC97/IIS/PCM 接口，支持录放音
• SD 卡接口：2 路 SDIO 输出通道
• emmc 接口：板载 emmc 接口，管脚不另外引出
• 以太网接口：支持千兆以太网
• USB HOST 接口：2路 HOST2.0，1路HOST3.O，    ［支持］
• USB TYPEC 接口：1路
• UART 接口：5 路串口，支持带流控串口
• PWM 接口：2 路 PWM 输出
• IIC 接口：6 路 IIC 输出
• SPI 接口：1 路 SPI 输出
• ADC 接口：5 路 ADC 输出
• Camera 接口：1 路 BT656/BT601，2 路 MIPI 输出    ［独家支持］
• HDMI 接口：HDMI2.0，高清音视频输出，音视频同步输出     ［独家支持］
• MIPI接口：1路MIPI RX,1路MIPI TX，1路MIPI RX/TX
• LVDS接口：双路lvds
• eDP接口：支持

电气特性

• 输入电压：3.3V/5A
• 输出电压：1.8V
• 储存温度：-20~80度     ［独家支持］
• 工作温度：-20~70

应用范围

• 适用行业：手持设备、电力、通讯、医疗、网络、安防、金融、消费电子、显示控制、教学、广告机等。
• 典型应用：POS机、快递手持机、广告机、学习机、GPS导航，人机界面、监控设备、视频会议系统等。

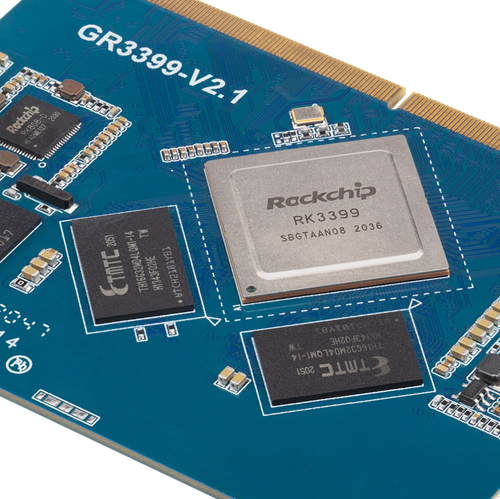

核心板外观

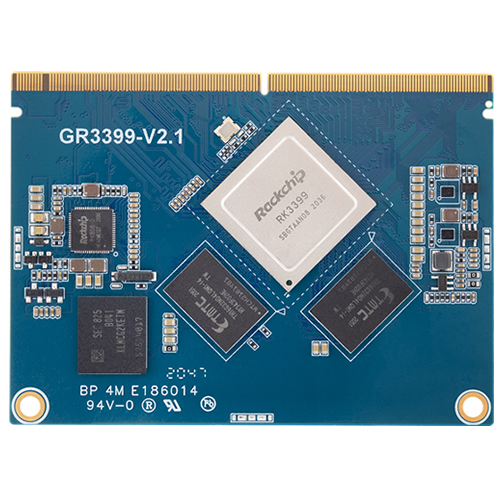

核心板正面图

•

核心板反图

•

引脚定义

引脚定义01引脚编号信号名称说明1GND2VCC_SYS3GND4VCC_SYS5GND6VCC_SYS7GND8VCC_SYS9GND10VCC_SYS11GND12VCC_SYS13GND14VCC_SYS15RESET_L16VCC_SYS17POWER_KEY18VCC_SYS19VCC_CHARGE_EN20VCC_SYS21PMIC_EXT_EN22VCC_SYS23VCC_3V024VCC_SYS25VCC_3V026VCC_SYS27VCC_SDIO28VCC3V3_S529VCC_SDIO30VCC3V3_S531VCC3V3_S032GND33VCC3V3_S034GND35VCC3V3_S736GND37VCC3V3_S738GND39VCC1V8_DVP40GND41VCC1V8_CODEC42GND43VCC1V8_CODEC44EDPAUXN45VCC_1V546EDPAUXP47VCC_1V548GND49VCC1V8_S350EDP_TX0N51VCC1V8_S352EDP_TX0P53VCC_1V854GND55VCC_1V856EDP_TX1N57VCC_RTC58EDP_TX1P59VCC_EFUSE60GND61MAC_TXD362EDP_TX2P63MAC_TXEN64EDP_TX2N65MAC_CRS66GND67MAC_TXD168EDP_TX3P69MAC_RXER/INT70EDP_TX3N71MAC_TXD272GND73MAC_MCLK74GPIO2_B4/DVP_PDN0_H75MAC_RXD376GPIO2_B1/I2C6_SDA/CIF_HREF77MAC_TXD078GPIO2_B0/I2C7_SCL/CIF_VSYN79MAC_RXDV80GPIO2_A0/I2C2_SDA/CIF_D081MAC_RXD082GPIO2_A1/I2C2_SCL/CIF_D183MAC_COL/PMEB84GPIO2_A2/CIF_D285MAC_RXCLK86GPIO2_A3/CIF_D387MAC_TXCLK88GPIO2_A4/CIF_D489MAC_MDC90GPIO2_A5/CIF_D591MAC_RXD192GPIO2_A6/CIF_D693MAC_RXD294GPIO2_A7/I2C7_SDA/CIF_D795MAC_MDIO96GPIO2_B2/I2C6_SCL/CIF_CLKI97GND98GPIO2_B3/CIF_CLKO99PCIE_TX2P100GND101PCIE_TX2N102SPI1_CLK103GND104SPI1_RXD105PCIE_RX2_P106SPI1_TXD107PCIE_RX2_N108SPI1_CSN0109GND110GPIO0_B5111PCIE_TX3N112GPIO0_A2113PCIE_TX3P114GPIO1_C6115GND116TOUCH_INT_L117PCIE_RX3_P118LCD_EN_H119PCIE_RX3_N120GPIO1_D0121GND122I2C4_SCL123PCIE_REF_CLKP124I2C4_SDA125PCIE_REF_CLKN126GPIO1_A1127GND128SPK_CTL_H129PCIE_TX0N130GPIO1_A0131PCIE_TX0P132GPIO0_B0133GND134GPIO1_C7135PCIE_RX0_N136GPIO1_A3137PCIE_RX0_P138GPIO1_A4139GND140IR_RX141PCIE_TX1N142GND143PCIE_TX1P144RTC_CLK_OUT145GND146GND147PCIE_RX1_N148HOST1_DP149PCIE_RX1_P150HOST1_DM151GND152GND153ADC_IN0154HOST0_DM155ADC_IN1156HOST0_DP157ADC_IN2引脚定义02引脚名称说明158GND159ADC_IN4160TYPEC0_U2VBUSDET161ADKEY_IN162USB3_SSTXN163GND164USB3_SSTXP165USB3_DP166GND167USB3_DM168USB3_SSRXP169GND170USB3_SSRXN171TYPEC0_DM172GND173TYPEC0_DP174TYPEC0_TX2N175GND176TYPEC0_TX2P177TYPEC0_SBU2_DC178GND179TYPEC0_SBU2_DC180TYPEC0_RX2P181GND182TYPEC0_RX2N183TYPEC0_SBU2184GND185TYPEC0_SBU1186TYPEC0_TX1N187GND188TYPEC0_TX1P189TYPEC0_RX1N190GND191TYPEC0_RX1P192HDMI_TX2P193GND194HDMI_TX2N195MIPI_TX0_D0P196GND197MIPI_TX0_D0N198HDMI_TX1P199GND200HDMI_TX1N201MIPI_TX0_D1P202GND203MIPI_TX0_D1N204HDMI_TX0P205GND206HDMI_TX0N207MIPI_TX0_CLKP208GND209MIPI_TX0_CLKN210HDMI_TXCP211GND212HDMI_TXCN213MIPI_TX0_D2N214GND215MIPI_TX0_D2P216MIPI_RX0_D0N217GND218MIPI_RX0_D0P219MIPI_TX0_D3P220GND221MIPI_TX0_D3N222MIPI_RX0_D1N223GND224MIPI_RX0_D1P225MIPI_TX1/RX1_D3N226GND227MIPI_TX1/RX1_D3P228MIPI_RX0_CLKN229GND230MIPI_RX0_CLKP231MIPI_TX1/RX1_D2N232GND233MIPI_TX1/RX1_D2P234MIPI_RX0_D2N235GND236MIPI_RX0_D2P237MIPI_TX1/RX1_CLKN238GND239MIPI_TX1/RX1_CLKP240MIPI_RX0_D3N241GND242MIPI_RX0_D3P243MIPI_TX1/RX1_D1N244GND245MIPI_TX1/RX1_D1P246BT_REG_ON_H247GND248WIFI_HOST_WAKE_L249MIPI_TX1/RX1_D0N250WIFI_REG_ON_H251MIPI_TX1/RX1_D0P252BT_HOST_WAKE_L253GND254GPIO0_B4255SDMMC0_CLK256CHG_CC_INT_L257SDMMC0_PWR_H258UART0_RTS259SDMMC0_DET_L260UART0_TXD261SDMMC0_CMD262SDMMC0_CMD263SDMMC0_D0264UART0_RXD265SDMMC0_D1266DVP_PDN1_H267SDMMC0_D2268CAMERA_RST_L269SDMMC0_D3270CABC_EN271SDIO0_CMD272BT_WAKE_L273SDIO0_D0274GPIO4_C6/PWM1_D275SDIO0_D1276GPIO4_B3277SDIO0_D2278PORT_HPD279SDIO0_D3280SPDIF_TX281SDIO0_CLK282PCIE_CLKREG283RTC_CLK0_WIFI284GPIO4_D2285GND286I2C1_SDA287I2S_CLK288I2C1_SCL289I2S0_LRCK_RX290GPIO4_A5291I2S0_SCLK292HP_DET_H293HDMIIN_PWREN18/I2S1_SCLK294VCC5V0_HOST_EN295HDMIIN_STBY/I2S1_SDI0296UART2DBG_RX297GPIO3_D4/I2S0_SDI1298UART2DBG_TX299HDMIIN_PWREN33/I2S1_SDO0300LCD_RST_H301HDMIIN_RST/I2S1_LRCK_RX302LCD_BL_PWM303I2S0_SDI0304I2C_SDA_HDMI305GPIO3_D5/I2S0_SDO2306HDMI_CEC307I2S0_SDO0308I2C_SCL_HDMI309GPIO3_D6/I2S0_SDO1310GND311I2S0_LRCK_TX312GND313GND
