AD敷铜时进行抠铜操作
2019-07-14 10:31
发布
生成海报
站内文章
/
电路设计
10709
0
1182
敷铜操作是为了减少阻抗,有时候敷铜的时候我们想设立一个敷铜
“赦免区”
,这个赦免区中不允许敷铜,可以使用“Polygon Pour Cutout”实现这个功能,命令为TVT。 具体操作如下:创建一个敷铜区域,并进行敷铜操作:
敷铜后:
然后在敷铜区域内部创建一个赦免区:
选择赦免区并执行TVT,将得到的Polygon cutout改变至TopLayer,然后将敷铜区重新敷铜:

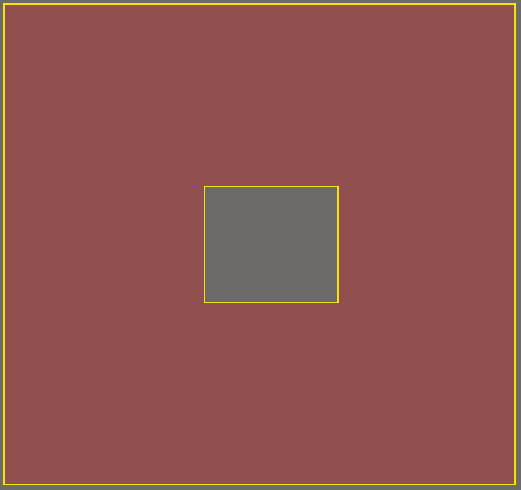

这样就得到了一个有
“赦免区”
的敷铜区域了。
