一、添加网络类

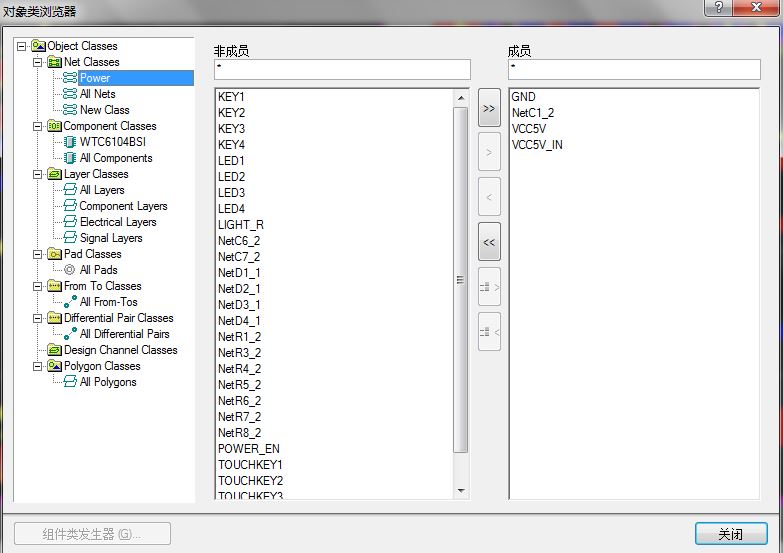

AD6.9类的设置在对象类管理器中，选择设计——类打开即可，如下图，这里我们只介绍第一个网络类，其中已经添加了一个电源网络类
添加一个网络类 右键左侧的Net Classes选择添加类，就新增了一个网络类，将名字重命名为需要的名字即可，如下图，将左边需要的网络添加到右边即可
二、设置线宽 选择设计——规则打开即可，如下图，所有的PCB规则都在这里面设置
比如设置电源线宽度，在第一对象匹配中先选择一下网络类，完整询问中会出现InNetClass()，接着选择高级的询问，单击询问构建者，出现如下图对话框，如下图对相应的网络类设置即可
三、设置布线间距
界面如图所示，有第一对象匹配和第二对象匹配，第二对象选择所有，第一对象中相应网络类的设置方法同线宽设置，这里不做介绍，最后设置相应线宽度值即可
添加一个网络类 右键左侧的Net Classes选择添加类，就新增了一个网络类，将名字重命名为需要的名字即可，如下图，将左边需要的网络添加到右边即可
二、设置线宽 选择设计——规则打开即可，如下图，所有的PCB规则都在这里面设置
比如设置电源线宽度，在第一对象匹配中先选择一下网络类，完整询问中会出现InNetClass()，接着选择高级的询问，单击询问构建者，出现如下图对话框，如下图对相应的网络类设置即可
三、设置布线间距
界面如图所示，有第一对象匹配和第二对象匹配，第二对象选择所有，第一对象中相应网络类的设置方法同线宽设置，这里不做介绍，最后设置相应线宽度值即可
