当画PCB时，电路中有些高压部分或者高频部分周围不能铺铜，但是这些只占电路一小部分，仍想大面积一次铺铜就可以用抠铜的方法来解决：

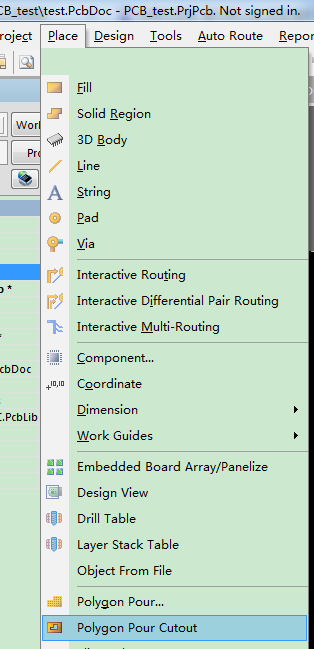

首先就像铺铜一样，用下面的“Polygon Pour Cutout”把不想铺铜的地方围起来。
出现一个红 {MOD}虚框：

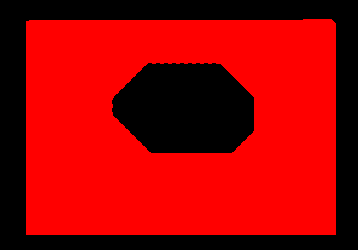

然后再铺铜，虚框内就不会铺上铜了：
出现一个红 {MOD}虚框：
然后再铺铜，虚框内就不会铺上铜了：
