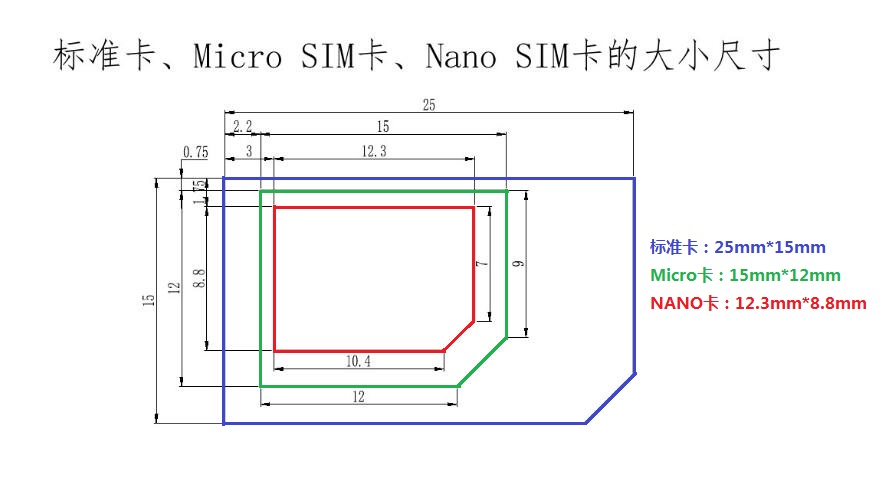

经常做设计的同学应该对于SIM卡并不陌生，工艺的演进推动了SIM卡形式的进化。 目前已经在用的贴片式SIM卡，在之前的博文中已经介绍过：http://blog.csdn.net/huanzx/article/details/78527601，本文只描述传统插拔式SIM卡。 传统插拔式SIM卡分3种类型，第一种称为大卡，也叫作标准卡，第二种是中卡，即是Micro SIM卡，第三种是小卡，即是NANO卡。 在这里给出便于大家记忆的图示：
适配以上三种SIM卡的卡座形式多样，这里介绍下作者使用过的性价比较高的卡座（附规格书以及Allegro封装）；
（1）Micro卡座：自弹式卡座6Pin/7Pin规格：


自己制作Allegro封装，方法在前面的博文中提到过：http://blog.csdn.net/huanzx/article/details/76487746。7Pin卡座多出一个引脚是用来检测卡插入的，卡片没有插入的时候7脚接地，卡片插入使得弹片被隔离，7脚悬空。

在此，记录下Micro卡座封装设计遇到的问题。 1、使用Pad_Deginer设计好焊盘封装.pad文件保存，然后根据尺寸放置好焊盘； 2、修改Pin Number方法：Edit---Text，然后选择需要修改的Pin Number即可完成修改； 3、保存dra文件时，弹出错误提示缺少refdes，需要增加Ref 元素，否则无法保存封装。

修改完成以上步骤，增加安装层和丝印层丝印文字，保存即可（记得核对尺寸）。


需要MicroSIM以及NANO SIM卡座封装（Allegro形式）的朋友请到微信公众号，发送“下载|SIM卡座Allegro封装”就可下载直接使用。
