AD15生成顶层丝印、底层丝印

2019-07-14 10:48发布

data/attach/1907/kp66vrub85b58fkza9j3xl3h3qixn0ot.jpgdata/attach/1907/dhffo7q4j82fvq7dur8vvrt8kvagjcy8.jpgdata/attach/1907/6jyieap5m3sqmmtx2ffp5tsg58o618px.jpg 点击Altium Designer中File->SmartPDF,设置将top layer 、bottom layer、 multi layer 设置为hide,分开生成top overlay、bottom overlay。注意:不能同时都生成top overlay、bottom overlay,因为如果同时生成,则底层丝印层和底层丝印层会重叠在一起。还要注意的是,在生成底层丝印层时,需要将丝印标号“镜像”,生成的丝印文件才是正常可读的文件。具体操作请参考下文图文教程:1、选中需要输出丝印的PCB文件
2、文件->smart PDF,再NEXT,到

3、NEXT到

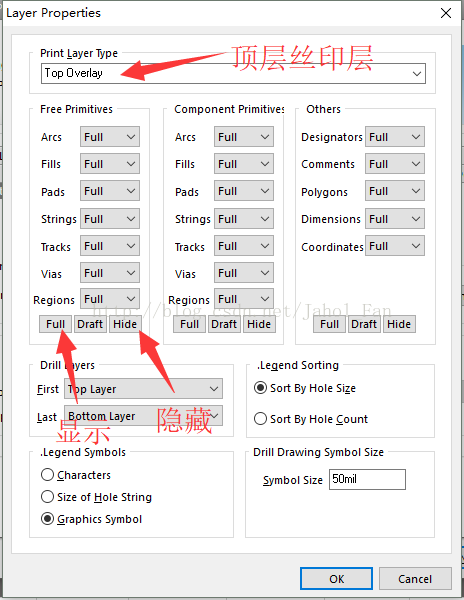

4、双击设置层信息
full表示显示,hide表示隐藏

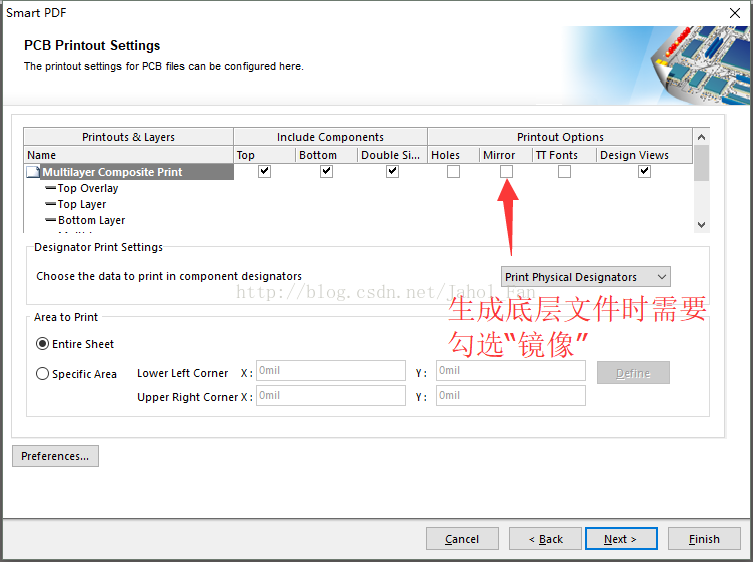

生成底层丝印文件时,需要勾选“mirror”

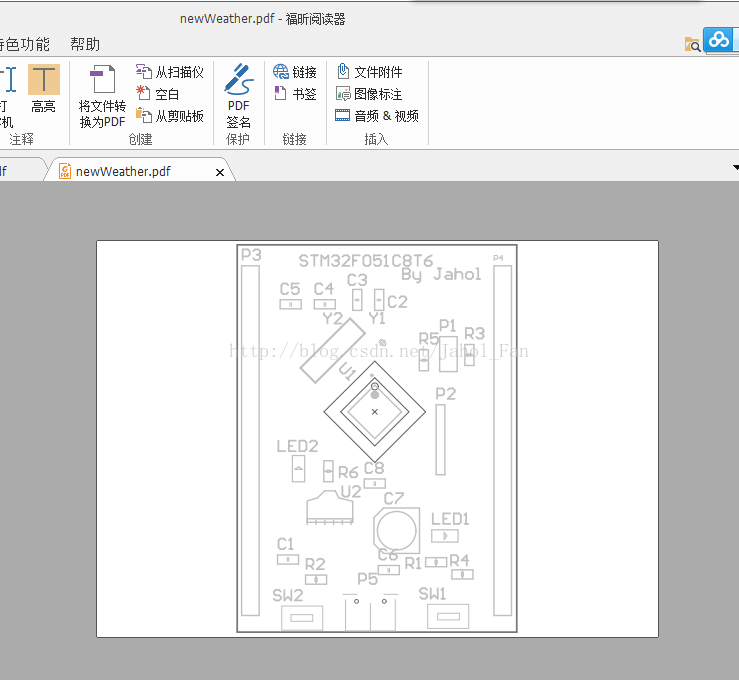

生成的丝印文件如下图所示:
