如题，直接画电源插座DC-005封装的时候碰到的问题，
有人如下说，感觉有点道理：
方法一：
不要弄成纯矩形
因为钻头是圆的,为了钻出矩形,必须要用一系列不同直径的钻头

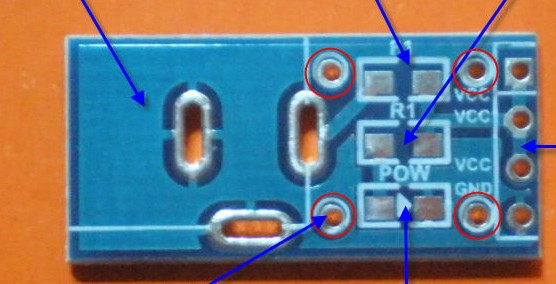

最好的办法是做成田径跑道一样,中间是矩形,两头是两个半圆
这样只用一个钻头走短距离即可实现
具体实现可用多个过孔在一条线上间隔相同距离叠加实现
用KeepOut层画轮廓线也行,但这样有时板厂会漏了上锡
这样孔内部就没有锡层连接顶层和底层
方法二：
用Altium Design8.0;
放一排过孔;
keepout层画矩形;
方法三：
加个焊盘,设置焊盘的层为Mechanical1中,孔径0,长和宽根据你自已调整吧,
如果用Altium Designer Winter 09,可以直接设置孔形状的...
方法四：
过孔都是圆的中间的孔也都是圆的，不可以做成方的，但可以在电路板中间画一个封闭的矩形，用KEEP-OUT LAYER画，加工出来就是方孔了，当然是没有边缘焊盘的。如果在一个焊盘的中间开条形孔或方孔，当然焊盘面积足够大，可以画在焊盘的中间。一定要告诉电路板厂家，加工时要金属化，否则孔的上下两面电路不通.
方法五：
你那个版本低可能不能设置，即使能设置，转换成DDB格式后也不认，没法做板，你可以用很多个过孔并排放到一起，密一点，做出来的效果就是条形过孔，并排在一起就组成了一个长条！
