使用Altium Designer进行pcb布线的一些小技巧

这几天在做磁编码器的项目，需要自己设计pcb，使用了Altium Designer这一被广泛使用的软件作为布线工具。 在使用的过程中发现了几个使用软件中的小问题，记录下来以后可能会用到。 旋转45°后元器件范围判断不准确的问题

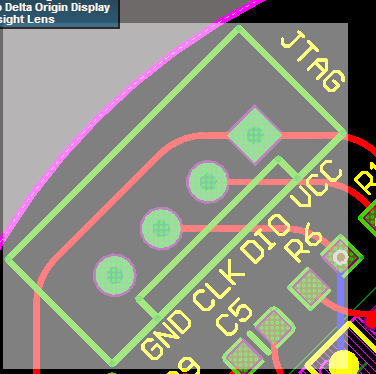

我做的pcb形状是环形的，所以在布局的时候需要将某些元器件程45°放置，但是Altium Designer判断元器件范围的方式为包围该元器件的最小水平矩形，这就会导致元器件之间距离判断出现问题。例如下图所示：

如上图所示，JTAG接口这一器件的范围在旋转45°后扩大了很多，导致明明与其没有干涉的C5、R6等期间因为期间距离过近而报错。
解决这一问题有两种方法：
1.无视报错，直接进行布线。这一方法比较简单，但对于有强迫症的同学来说这显然是无法接受的。

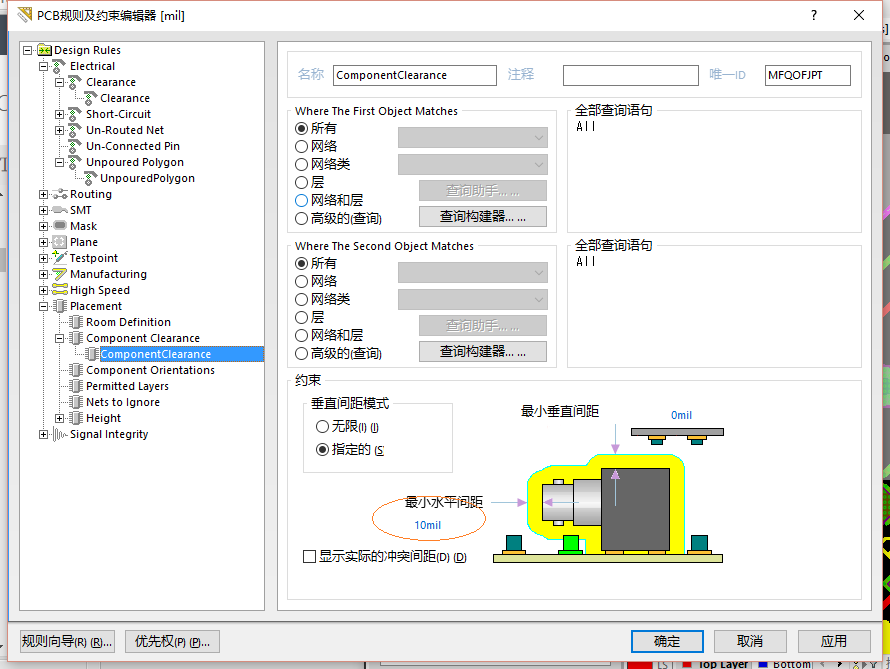

2.暂时没有找到改变判定范围的方法，所以只能考虑改变报错判定的方法。经过摸索发现，在Rules->placement->component clearance->componentclearance将最小水平距离改为0可解决这一问题。

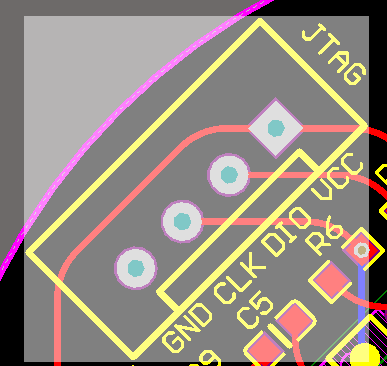

改后效果如下：
布线方式为弧形

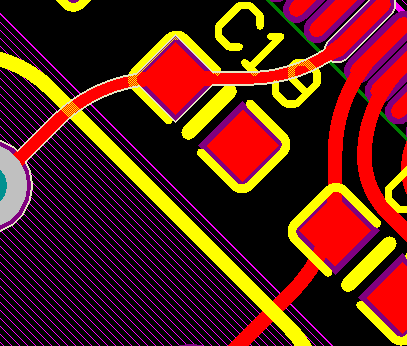

弧形布线可减少信号干扰，但用SHIFT+空格的方法一直无法将布线模式切换为弧形布线。经过一段时间摸索后发现，可能是版本更迭的原因，现在的快捷键变成了在布线状态下同时按下CTRL+SHIFT+空格。注意，此时的输入法应为英文输入法。弧形布线效果如下图所示：
