本文章使用简单的术语介绍了天线的设计情况，并推荐了两款经过赛普拉斯测试的低成本PCB天线。这些PCB天线能够与赛普拉斯PRoC™和PSoC®系列中的低功耗蓝牙(BLE)解决方案配合使用。为了使性能最佳，PRoC BLE和PSoC4 BLE2.4GHz射频必须与其天线正确匹配。本应用笔记中最后部分介绍了如何在最终产品中调试天线。
设计优良的天线可以扩大无线产品的工作范围。从无线模块发送的能量越大，在已给的数据包错误率(PER)以及接收器灵敏度固定的条件下，传输的距离也越大。另外，天线还有其他不太明显的优点，例如：在某个给定的范围内，设计优良的天线能够发射更多的能量，从而可以提高错误容限化(由干扰或噪声引起的)。同样，接收端良好的调试天线和Balun(平衡器)可以在极小的辐射条件下工作。
最佳天线可以降低PER，并提高通信质量。PER越低，发生重新传输的次数也越少，从而可以节省电池电量。
如图2所示，导体的波长为λ/2，其中λ为电信号的波长。信号发生器通过一根传输线(也称为天线馈电)在天线的中心点为其供电。按照这个长度，将在整个导线上形成电压和电流驻波，如图2所示。
输入到天线的电能被转换为电磁辐射，并以相应的频率辐射到空中。该天线由天线馈电供电，馈电的特性阻抗为50Ω，并且辐射到特性阻抗为377Ω的空间中。
因此，对于天线的几何形状，有两个非常重要的事项需要注意：
1.天线长度
2.天线馈电
长度为λ/2的天线(如图2所示)被称为偶极天线。但在印刷电路板中，大多作为天线使用的导体长度仅为λ/4，但仍具有相同的性能。请参见图3。
通过在导体下方一定距离的位置上放置接地层，可以创建与导体长度相同的镜像(λ/4)。被组合在一起时，这些引脚作为偶极天线使用。这种天线被称为四分之一波长(λ/4)天线。PCB上几乎所有的天线都按铜制接地层上四分之一波长的尺寸实现。请注意，该信号现在是单端馈电，同时接地层作为返回路径使用。
对于大多数PCB中使用的四分之一波长天线，需要特别注意：
1. 天线长度
2. 天线馈电
3. 接地层和回流路径的形状和尺寸
§ 带宽：是指天线的频率响应。它表示在采用的整个频带上，即在BLE应用的2.40GHz至2.48GHz的范围内，该天线与50Ω的传输线如何相互匹配。
如图8所示，在2.33GHz至2.55GHz的带宽上，回波损耗大于10dB。因此，采用的带宽为200MHz左右。
§ 辐射效率：指的是非反射功耗中的一部分(请参见图7)被消耗为天线中的热量。产生热量是由于FR4基板中的介电损耗以及铜线中的导体损耗造成的。该信息作为辐射效率。辐射效率为100%时，全部非反射的功耗都被发射到空间内。对于小型的PCB外形因素，热耗最小。
§ 辐射图型：该图型表示辐射的方向性，即表示在哪个方向上的辐射更大，哪个方向上的辐射更小。这有助于在应用中准确地确定天线的方向。
无方向性天线可以按与轴线相垂直的平面上所有方向进行等效发射。但大多数天线都达不到这个理想的性能。欲了解详细说明，请参看图9中所示的PCB天线的辐射图。每个数据点都代表RF场强，可以通过接收器中用于接收信号强度的指示器(RSSI)进行测量。正如所料的情况，获得的轮廓图像并不是圆形的，因为该天线不是各向同性的。
§ 增益：增益提供了所采用方向的辐射与各向同性天线(即可从所有方向进行发射)进行对比的信息。增益单位为dBi，即表示在与一个理想的无方向性天线进行对比时辐射的场强。
注意：有关用于1.6mm厚的FR4PCB上MIFA天线的Gerber和.brd文档，请访问网址www.cypress.com/go/AN91445上的AN91445.zip文档。
对于为天线馈电更短的PCB走线，这样的宽度要求是比较宽松的。要确保天线走线的宽度和天线馈电接点的宽度相同。在图12展示的情况中，天线馈电的走线宽度不是表2中所规定的宽度。
但如果传输线较长(从匹配网络至天线或回到PRoC/PSoC的ANT引脚的线的长约为1cm)，那么赛普拉斯建议使用底层上宽度特定的“W”的传输线(TLine)类型(该线被放置在PCB上)作为馈源。
图13表示的是MIFA的S11。该MIFA的带宽(S11≤–10dB)范围为2.44GHz±230MHz。因此，在2.44GHz±230MHz的范围内，天线的反射小于或等于10%，这样将够用于BLE应用。
图13.MIFA的S11(回波损耗=–S11)
图14显示的是MIFA在2.44GHz频率时完整的3D辐射增益图。在给自定义应用设置MIFA天线时，该信息非常有用，有助于在需要的方向上得到最大的辐射。在上面的图中：MIFA被放置在XY平面上，Z轴方向与它垂直。
提供该辐射图，可以知道：最大的辐射出现在与X轴成30°角度的圆锥空间内。这是因为MIFA在XY平面上不能保持正横或正竖的方向。MIFA竖向部分和末梢和均参加了辐射，并形成一个倾斜的辐射图。
天线长度的考量
根据PCB的不同厚度，需要调整MIFA天线的长度，这样才能调整天线辐射的阻抗和频率选择。根据不同的电路板厚度，赛普拉斯提供了下面各天线长度。
图15显示的是两种适用于两个不同电路板厚度的MIFA天线。设计人员根据特定的电路板厚度进行调整MIFA天线的长度时，请参考表3。
倒F天线(IFA)
对于天线的尺寸有一定限制条件的应用中(例如心率监视器)，推荐您选用这种IFA。图16显示所推荐的IFA的详细布局，其中包含了双层PCB中的顶层和底层。其走线宽度约为24mm。
对于厚度为1.6mm的FR4PCB，IFA的尺寸被设计为4mm×20.5mm(157.5mils×807mils)。与MIFA相比，IFA的宽高比(宽度和高度的比例)更大。
注意：有关1.6mm厚的FR4PCB的Gerber文件(和.brd文件)，请参考www.cypress.com/go/AN91445网页上的AN91445.zip文件。
馈电走线的宽度“W”受产品中PCB堆栈的影响。表4根据顶层(天线层)和底层(相邻射频接地层)间不同的PCB厚度给FR4基板提供了相应的“W”值(相应的介电常数为4.3)。顶层包含天线迹线;而底层则为其紧挨的包含了固态RF接地层的下一层。底层上剩余的PCB空间可以作为信号接地平面使用(对于PRoC/PSoC和其他电路)。图17将典型的双层PCB的“PCB厚度”的概念与“F”值联系起来。
对于小于3mm的短走线，天线馈电厚度是可以调整的。天线馈电的厚度可以与天线走线厚度相同，请参见图12。
IFA在220MHz的带宽上(S11≤–10dB)的频率约为2.44GHz，如图18中所示。
图19显示的是IFA在XY平面上的定性辐射图。在为客户应用设置IFA天线时，该信息非常有用，有助于在需要的方向上得到最大的辐射。为了便于观察，图中只显示了定性辐射的方向。
芯片天线
对于PCB尺寸非常小的利基应用(例如蓝牙收发器)，芯片天线不失为一种很好的办法(图20)。它们是现成的天线，占用的PCB空间最小，并且能够提供较好的性能。但芯片天线增加了材料清单(BOM)，并需要装配费用。因为它要求订购和装配外部组件。通常，芯片天线的价格约为10-50美分，具体价格取决于尺寸和性能。
使用芯片天线时，也应考虑另一个关键因素：它受辐射接地面积的影响。所以，必须遵循厂家对接地面积的推荐。与PCB天线不同，芯片天线不能通过改变天线长度来调整。另外需要一个匹配网络才能调整该天线，因此会增加更多的材料清单。
赛普拉斯只推荐将芯片天线使用在要求PCB空间极小的特定应用中，例如：Nano蓝牙收发器。对于这样的应用，赛普拉斯建议使用具有约翰森技术的2450AT18B100E芯片天线，其尺寸为63milx126mil。而对于大部分应用，则建议使用PCB天线，如MIFA或IFA。这些小外形(占用空间小)天线不但廉价，而且提供的性能非常卓越。图21和图22显示的是具有约翰森技术的2450AT42B100E芯片天线布局指南。其尺寸为118milx196mil。更多有关这些天线的详细指南，请参考它们相关的网址。
该布局也显示了50Ω的馈电传输线以及与其相匹配的组件。馈电传输线的宽度取决于电路板的厚度。表4中指定了准确的电路板厚度。
芯片天线的性能是由接地层决定。一般来说，它们需要更多的接地面积和更大的空间。如上图所示，对于2450AT42B100E的天线，最小的接地距离为0.8mm。该间距为2-3mm时，观察到的s11会更加明显。
芯片天线不一定是严格等向性的。辐射存在某些优先的方向。根据Gnd间距和塑料配件，辐射最大的方向也不一样。有关约翰森技术的芯片天线(2450AT42B100E)的常见辐射方向，请参见图23。
赛普拉斯只推荐将芯片天线使用在要求PCB空间极小的特定应用中，例如：Nano蓝牙收发器或超小的模块。对于这些应用，赛普拉斯也建议使用含有约翰森技术的2450AT42B100E芯片天线，因为与2450AT18B100E相比，它的尺寸更大，射频性能更好，并且需要较小的Gnd间距。介绍翰森技术天线的内容仅供参考。更多有关2.4GHz芯片天线的信息，请向各供应商索取，如Murata、Vishay等。
对于大部分应用，建议使用PCB天线，如MIFA或IFA。这些外形小(占用空间小)的天线虽然廉价，但提供的性能非常卓越。
导线天线
导线天线是传统的旧式天线，将一条铝线或一根四分之一波长的回形针固定在PCB上面便构成了这种天线，该铝线或回形针按螺旋形状安装在PCB上，然后在距离PCB5-6mm的位置与该层并行。
不用再做介绍，由于它们作为3D天线裸露在空气中，所以它们的射频性能非常好。这种天线具有最好的信号范围和最等向的辐射方向图。导线天线的无线覆盖范围可超过100英尺。
对于要求小外形天线的BLE应用，不建议使用这种天线，因为它会占用较大空间和垂直高度。但如果有足够的空间，那么这种天线可实现最佳的射频范围、方向性以及辐射方向图等性能。
导线天线具有最佳的射频性能。与其他天线相比，导线天线的天线增益和辐射性能是最好的。请参考图25，了解导线天线的定性辐射方向图。
各种天线的比较
塑料外壳的影响
同样，为确定产品的塑料外壳对天线的影响，要使用一个无线鼠标进行实验，如图27所示。将赛普拉斯MIFA放置在无线鼠标的塑料外壳中，然后测量该天线的谐振频率。
通过图26和图27，可了解以下主要内容：
§ 将天线放置在靠近塑料外壳的地方时，谐振频率会降低。
§ 谐振频率的变化范围为100MHz至200MHz。必须重新调试天线才能获得所需频带。
总之，加大接地层大小和塑料外壳是为了使天线的谐振频率降低到100MHz至200MHz的范围内。
产品外壳和接地层指南
§ 必须确保在天线末梢或天线长度范围附近不能有任何组件、固定螺钉或接地层。
§ 电池线或音频线不能穿过天线或PCB上天线布线的同一侧面。
§ 不能将金属外壳完全覆盖天线。如果产品外壳是金属的或是一个保护罩，请不要将外壳完全覆盖掉天线。
§ 天线的方向应该符合最终产品的方向，这样使天线在所需的方向上具有最大的辐射。
§ 应该具有足够的空间：接地层越大，MIFA、IFA、芯片天线和导线天线的S11参数值(回波损耗)会越高。
§ 天线正下方不应该存在任何接地层。请参考图14。这个设置适用于所有天线。
§ 从天线到接地层要有足够的空间(间隙)，该接地层的宽度应该最小。请参考图10、图15和图21。
50Ω参考点被连接至具有一个端口网络的网络分析仪。进行天线调试期间，通过移除Balun匹配组件可以断开同芯片的连接。进行Balun调试期间，会断开同天线匹配组件的连接。
以下章节将详细说明如何使用网络分析仪来调试天线。虽然这里仅显示了一个Pioneer套件无线鼠标的调试程序，不过该程序适用于所有天线调试。
调试过程
如前面所述，外壳和接地层的影响使天线所需的频带失调，并且影响了回波损耗。因此，天线调试过程包括两个步骤：首先，将PCB空板调试为所需频带;然后在确定ID后，通过塑料外壳和人体接触检查调试。
使用网络分析仪来检查天线调试。在第一个步骤中，先校准该网络分析仪，然后通过调整匹配网络组件和验证Smith图表中的调试进行天线调试。
调试过程中会使用：
§ 安捷伦(Agilent)8714ES网络分析仪(已校准)
§ Pioneer套件鼠标(如DUT)
§ 电气延迟时间为350ps的半刚性电缆
§ 质量的射频组件目录(Johanson套件P/N:L402DC)
调试过程主要步骤为：
1.准备ID
2.设置并校准网络分析仪
3.PCB空板调试。如同图中所示，标志1、2和3的回波损耗大于15db。
4.使用塑料和人体接触来调整调试
准备ID
该步骤非常重要，因为同轴线缆的放置情况会使s11的变化值为3dB。尽量使同轴线缆屏蔽的接地连接靠近传输线返回路径。请执行以下操作：
1.打开塑料外壳，去掉电池或断开供电电源。
2.使同轴线缆接近芯片的射频输出引脚。断开芯片连接。否则，不仅仅是天线，就连Balun也会连接到同轴线缆。请参见图29。
3.请确保，有一个裸露接地层靠近同轴线缆头。将线缆的屏蔽或外壳接地。将该屏蔽/外壳接地时，尽量缩短它与地面间的距离。该距离越小，调试准确度就越高。根据同轴线缆接地的位置，回波损耗测量的差值可为3dB。
4.将一个10pF的电容从50Ω参考点的第一个焊盘连接至天线末梢。要在同轴线缆和天线之间始终连接一个电容。这样能够阻止网络分析仪的直流电。
设置并校准网络分析仪
1.使用3.5mm校准套件进行校准。接下来，将网络分析仪的校准套件设置为3.5mm后，按下Agilent8714ES上的cal(校准)按键。您也可以使用其他校准套件，如N型校准套件。
2.按下频率按键，分别将启动频率和停止频率设置为2GHz和3GHz，将格式设为Smith图表。
3.按下marker(标记)按键，将各标记的频率分别设为2.402GHz、2.44GHz和2.48GHz。
4.按下cal(校准)按键，选择网络分析仪上的S11并将其设为用户1端口校准。
5.要求连接“open”加载时，请连接“open”加载，并按下measurestandard。
6.连接“Short”加载，并按下measurestandard。
7.连接至“broadband”加载，并按下measurestandard。然后网络分析仪会计算系数，并将50Ω加载显示为Smith图表上明确标记为50,0的参考点。
8.通过按下‘scale’按键并正确设置电气延迟，可调试同轴线缆和设置电气延迟。
调试PCB空板
想要调试PCB空板，先要确定天线的阻抗，然后根据匹配网络组件，在所需频带内使回波损耗低于10db。
1.将一个8.2pF大小的电容与天线串联起来。在所需频带内，该电容的阻抗为0Ω。该阻抗便是天线阻抗。天线的阻抗等于(100.36–j34.82)，如Smith图表中红 {MOD}圆圈所示。
2.确定天线的阻抗后，通过执行阻抗转换使用拓扑使天线阻抗变为50Ω。赛普拉斯MIFA或IFA的大部分匹配网络(图31所示)是由两个组件构成的。
可以使用标准的开源工具(如:Bern研究院的SmithV3.10)对匹配网络组件进行仿真。通过将0.45pF的并联电容和3.6nH的串联电感连接到天线，可以将天线阻抗转换为50Ω,，从而能够在所需的频带中去除虚拟部分。由于准确值不可用，因此我们要选择一个0.5pF的并联电容和一个3.6nH的串联电感。

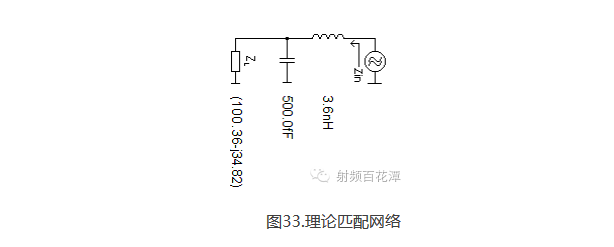

以下显示的是匹配网络的最终原理图。ZL表示阻抗为0欧姆时天线的阻抗。Zin指的是输出阻抗为50欧姆时网络分析仪观察到的阻抗。
仿真软件有助于了解组件值。但实际组件值与仿真值的差别很大。出现这种情况是因为频率为2.4GHz时，电容的走线间电感、焊盘的寄生加载以及接地返回路径构建了一个附加的寄生回路，从而完全改变了Smith图表。对于该应用，需要选择一个0.7pF的电容和一个1.2pF的串联电容，以得到谐振。
下面是该操作的简要说明。天线阻抗来自假定阻抗为0欧姆的8.2pF电容器。此外，该图也显示了频率为2.4Ghz时走线间电感的寄生电容。接地返回路径紧挨着该天线。但由于使用了匹配组件，接地返回路径将有额外的寄生电容。这样天线的电感会很大，所以要添加几个电容器以调整该电感。这是调整天线时遇到的典型问题。理论与实践间存在着明显的差别。用户可添加一个电容器，但请注意，如果添加某个电感，Smith图会向一定的方向移动。图35显示的是使用实际组件的最终Smith图表。
图中也显示了频率分别为2402MHz、2440MHz和2480MHz的标志1、2和3接近Smith图表上的(50,0)点。显示的是一个良好的匹配。

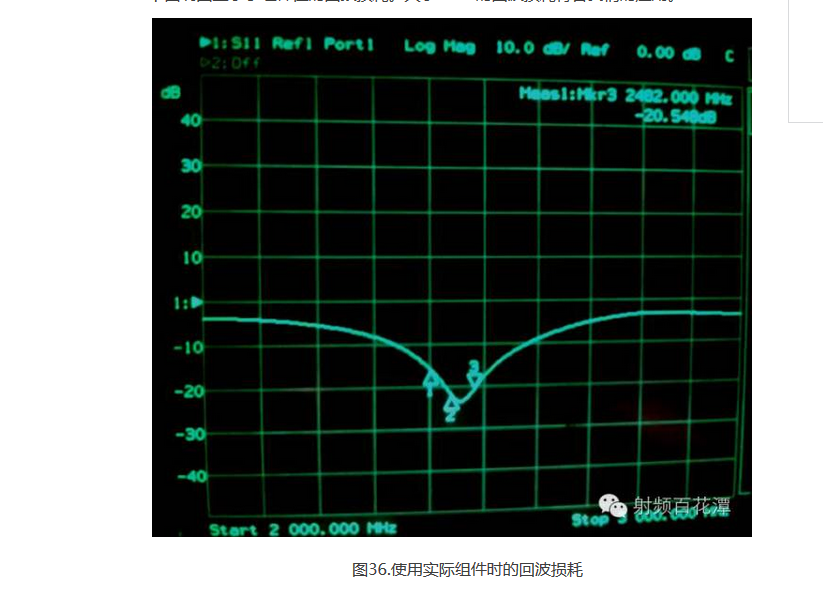

下面制图显示了组件值的回拨损耗。大于15db的回波损耗符合我们的应用。
如同图中所示，标志1、2和3的回波损耗大于15db。
使用塑料和人体接触来调整调试
PCB的塑料外壳更改了天线调整。所有天线均受到近场或远场物体的影响。如果是一个窄带天线，它受近场物体的影响几率非常大。
塑料外壳和附近移动的电池线缆可使天线完全失调，并且在2.402G到2.482G的优选频带内它的回波损耗会低于10db。因此，调试PCB空板后，需要使PCB保持在塑料外壳内，并使用鼠标重新检测调试。这样操作很复杂，尤其是还要将同轴电缆引出塑料装配外。通过在ID内钻出一小孔，可以将该同轴电缆引出去。最后使用塑料外壳或将一只手放在塑料外壳上面(如同用户使用鼠标时)进行检查调试效果。所观察到的回波损耗的影响最小。
总结 本应用笔记简单介绍了如何使用PRoCBLE/PSoCBLE轻松设计自定义产品的最佳天线。同时也提供了针对不同天线类型所需要的天线布局指南。
