Altium Designer布线总结：
1、打孔快捷键 2
2、切换层 *
3、布差分线 P+I
4、设置差分对 U+R
5、器件旋转 空格（ ） 差分线布线步骤：

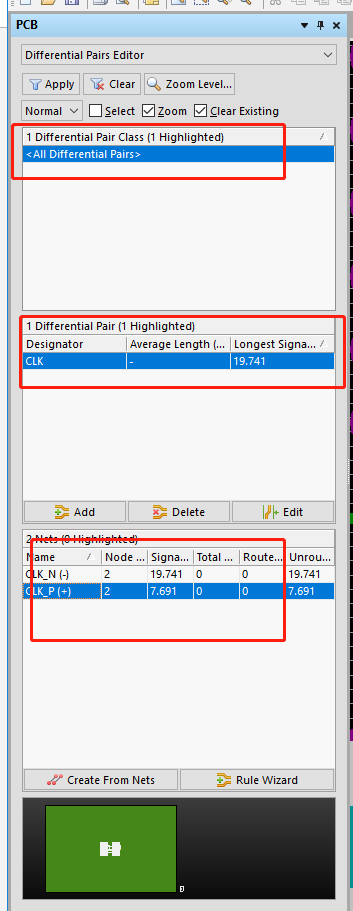

1、在原理图中将需要布置的导线设置成差分线，并将其更新至PCB中。   2、在PCB中找到更新的相关信息 找到右下角的PCB,打开会看到相关的信息。   3、设置走线长度相同。 在空白处按下快捷键 U+R，选择一条线，设置其参数。     将两条线的长度设置成一样的长度，准备修正。     当然，我的示意有点太差，但是领悟其意思即可。 这是我实际布线的： 至此，基本上设置完成，一些细节需要在设置参数里面进行调整。
