AD18（下载PCB Logo Creator）为PCB文件添加LOGO图标

**
最近在做一个电路设计，经过一番设计制作后，完成了PCB的布局和连线，最后想给自己的PCB板添加一个属于自己的LOGO图标，发现AD18软件里并没有制作LOGO的脚本文件，经过查询验证后找到了解决办法，然后在这里分享给大家。

第一步：由于AD18软件没有自带生成LOGO文件的脚本，需要自行下载一个工具“PCB Logo Creator”，如果没有的话可以到PCB Logo Creator下载进行下载。然后将自己的LOGO图片通过画图保存为.bmp单 {MOD}文件，过程这里不再进行赘述。 第二步：下载好工具后解压文件，打开AD18软件，然后在右上角的“Serch”栏输入“run”，然后在弹出的框中选择“运行脚本”，如下图所示：

第三步：选择“运行脚本”后弹出“选择条目运行”界面，然后点击“浏览”的下箭头，点击“来自文件”，如下图所示：

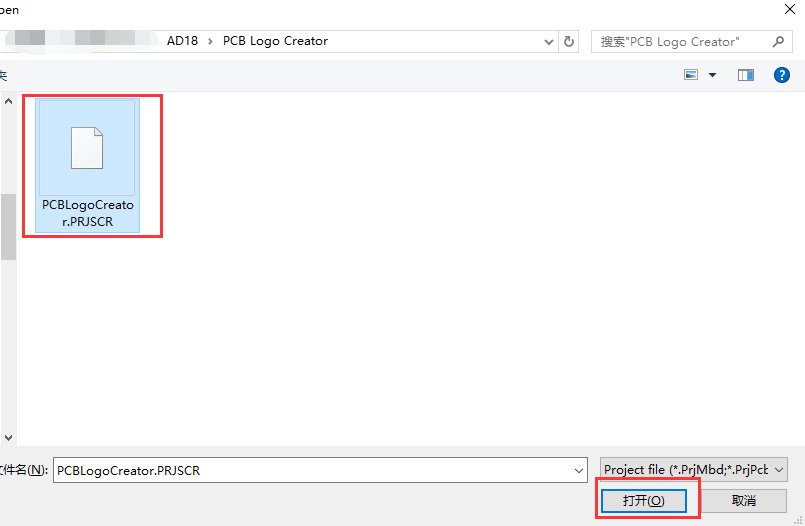

第四步：点击“来自文件…”后，选择解压后的文件，如下图所示：

第五步：选中文件后点击“打开”，然后文件就已经导入软件，选择需要运行的脚本“RunConverterScript”，然后点击“确定”即可，如下图所示：

第六步：点击确定后，需要等3-5秒，然后出现下图所示界面：

第七步：然后在“Top Overlay”选择框选择“Top Overlay”，然后点击“Load”，选择添加刚保存.bmp格式的Logo文件，如下图所示：

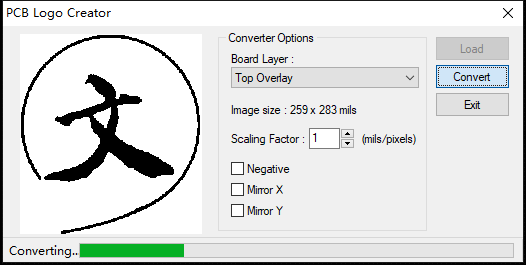

第八步：然后点击“Convert”，便开始进行文件的转换，如下图所示：

第九步：稍等几秒，待完成后界面出现转换后的图形，然后点击“Exit”所看到的就是生成的LOGO文件了，然后全部选中复制粘贴到自己的PCB文件上即可完成添加了，如下图所示：


第十步：然后模拟样板（按下“Caps Lock”，处于大写模式，然后按英文键盘的3）的效果如下图所示：

第十一步：到这里PCB的LOGO添加就完成了，然后保存即可。 最后祝愿大家也可以顺利完成自己LOGO的添加，如在操作过程中发现有何疑问可在下方留言。
